摩托车主传动离合传动板结构设计

　　这款传动板属于动力传动系统中的核心离合承载构件，主要适配中小排量跨骑式摩托车的主传动离合单元，安装在发动机曲轴输出端与变速箱输入轴之间的动力传递路径上，承担动力接合、分离过程中的扭矩传递与载荷缓冲作用，日常工况下需要承受发动机输出的交变冲击扭矩，同时在换挡操作时配合离合摩擦片完成动力的切断与接合，避免换挡过程中齿轮打齿，也能在起步时缓冲发动机与传动系统之间的转速差，提升整车行驶的平顺性。从结构设计来看，该零件采用盘式周向布局，中心设置花键孔用于和变速箱输入轴配合，花键参数选用渐开线花键，齿侧配合采用间隙配合，既保证装配时的顺畅性，也能在传递扭矩时保证齿面受力均匀，避免应力集中导致的花键磨损。盘体周向均匀分布8组凸台结构，

　　其中4组带通孔的凸台用于安装离合压盘的定位销轴，剩余4组凸起的卡爪结构用于嵌入离合从动片的卡槽内，实现周向扭矩传递，凸台根部均设置了R2的铸造圆角，避免热处理时出现应力开裂，同时在交变载荷作用下减少根部的疲劳断裂风险。盘体上的6个沉孔结构用于安装缓冲弹簧的定位座，弹簧座孔的深度公差控制在±0.05mm，保证缓冲弹簧安装后预压量一致，避免动力传递过程中出现偏载。设计过程中首先根据发动机最大输出扭矩计算传动板所需的抗扭截面系数，选用40Cr作为毛坯材料，调质处理后硬度达到28-32HRC，表面进行发黑处理提升防锈能力，花键部位采用高频淬火，硬度达到HRC45-50，提升花键齿面的耐磨性能。安装边界方面，

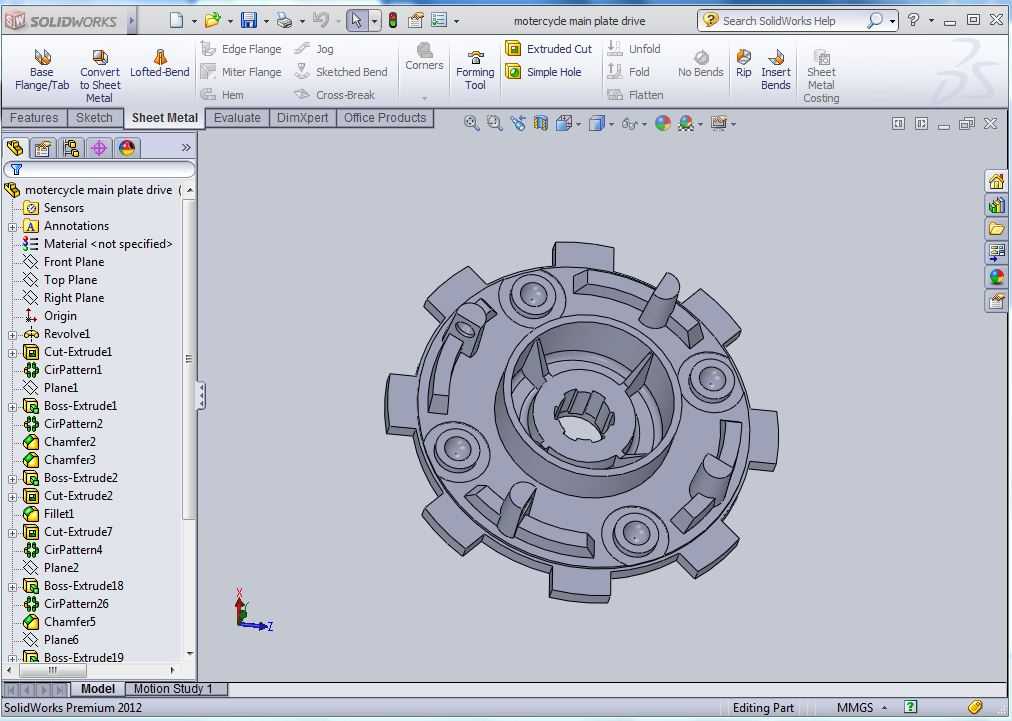

　　该传动板的最大外圆直径为118mm，中心花键大径为22mm，零件总厚度为16mm，安装时需要保证盘体端面跳动不超过0.03mm，否则会导致离合分离不彻底、摩擦片偏磨等问题。实际应用中，这类传动板除了摩托车离合系统外，经过尺寸参数调整后也可用于通用小型汽油机的传动单元、园林机械的动力输出端、小型工程机械的离合机构中，只要是需要在同轴线上实现扭矩传递、具备离合缓冲功能的场景，都可以参考该结构进行参数化修改。建模过程中优先采用参数化草图驱动特征，首先绘制中心花键的截面轮廓，拉伸生成基体后，对周向凸台采用圆周阵列特征生成，保证各凸台的位置度公差，沉孔与安装孔采用同轴度约束，避免后续加工时出现孔位偏差。针对容易出现应力集中的部位，

　　在建模阶段就进行圆角过渡处理，同时预留加工余量，中心花键孔在毛坯阶段预留0.3mm的精加工余量，安装孔预留0.2mm的铰孔余量，保证最终装配精度。实际工况下，传动板需要承受频繁的扭矩冲击，尤其是在急加速、急减速的工况下，瞬时扭矩可以达到额定扭矩的2.5倍，因此在结构设计时对盘体的辐板厚度进行了有限元校核，在最大扭矩工况下，辐板部位的最大等效应力为185MPa，低于40Cr调质后的屈服强度785MPa，安全系数达到4.2，满足使用要求。周向卡爪的受力面进行了平面度约束，平面度公差控制在0.02mm，保证和离合从动片卡槽的接触面积达到85%以上，避免局部接触应力过大导致的卡爪磨损过快。缓冲弹簧安装孔的位置度公差控制在Φ0.1mm以内，保证弹簧安装后不会出现偏斜，否则会导致离合接合过程中出现抖动，影响骑行舒适性。
