带齿盘侧装法兰传感安装基座结构

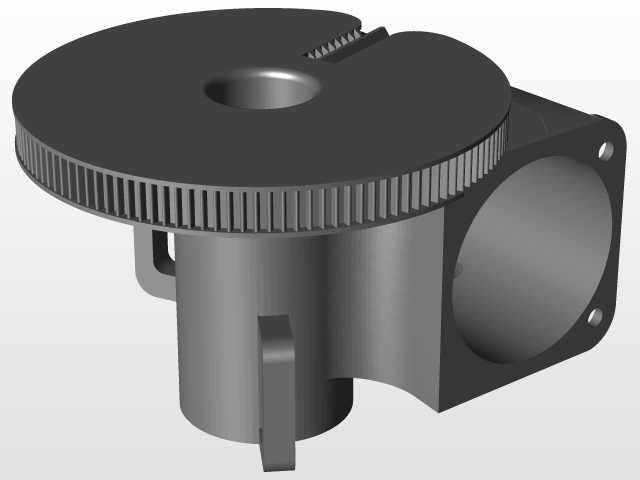

　　这类带齿盘的侧装法兰基座，核心是为传感类检测元件提供稳定的安装载体，常见于自动化生产线的位置检测、转速反馈工位，也会配套在小型回转执行机构的末端，作为检测端与执行端的衔接结构。从实际使用场景来看，这类基座往往需要同时兼顾两个核心需求：一是上方齿盘要和检测探头保持稳定的检测间隙，齿形的周向均匀度直接决定脉冲信号的输出稳定性，所以建模时齿顶圆、齿根圆的同轴度公差需要严格控制，齿面的拔模斜度不能过大，避免齿形轮廓失真导致检测信号丢步；二是侧方的法兰安装面要和设备安装基面完全贴合，两个安装孔的中心距公差要控制在合理范围，避免安装时出现强制装配导致基座变形，挤压内部传感元件的安装腔。

　　设计这类结构的时候，首先要确定内部腔体的容纳边界，要给传感元件的电路板、接线端子预留足够的安装空间，腔体侧壁的厚度要兼顾强度和轻量化，常规工业环境下使用的话，壁厚取3-4mm即可，既可以承受常规的装配应力，也不会因为壁厚过大导致整体重量超标。上方的齿盘和下方的筒体采用一体化结构设计，避免分体装配带来的同轴度误差，齿盘边缘的缺口是为了给检测探头的走线或者调整预留操作空间，缺口的位置要避开齿形的有效检测区段，不能影响探头对齿形的连续扫描。侧方的法兰和筒体衔接处做了三角加强筋结构，筋位的厚度取壁厚的0.8倍左右，既可以提升法兰和筒体的连接刚度，避免安装螺栓锁紧时法兰面出现翘曲，也不会因为筋位过厚导致注塑或者压铸成型时出现缩痕。

　　从安装边界来看，上方齿盘的外径要和检测探头的检测距离匹配，常规的霍尔类传感元件检测距离在1-2mm区间，所以齿盘的径向跳动要控制在0.1mm以内，避免齿顶和探头出现刮擦，或者距离过远导致信号强度不足。下方的筒体是作为传感元件的防护腔体，筒体下端的开口要配套端盖或者密封圈安装槽，满足工业现场的防尘防泼溅需求，筒体侧面的凸起定位块，是为了安装时和设备上的定位槽配合，防止基座工作时出现周向转动，导致齿盘和探头的相对位置偏移。侧方法兰的安装面要做凸台设计，凸台高度0.5mm左右，即使安装基面存在少量平面度误差，也能通过螺栓锁紧让凸台完全贴合基面，保证安装的稳定性。

　　建模过程中要注意各个衔接部位的圆角处理，尤其是齿盘和筒体衔接的根部、法兰和筒体衔接的根部，圆角半径取R1-R2即可，既可以减少应力集中，提升结构的抗冲击能力，也能避免加工时出现锐角毛刺。齿形的建模不需要做完全的渐开线齿形，因为这里的齿是作为检测触发的标识，不是动力传动齿，只要齿形的周向间距均匀、齿顶宽度一致，就能满足检测需求，这样可以降低建模复杂度，也能减少后续加工或者3D打印的成型难度。内部腔体的边角也要做小圆角过渡，避免内部安装元件时被锐角刮伤导线绝缘层。另外，齿盘中心的通孔是作为走线或者中心轴穿过的通道，孔的直径要比穿过的轴或者线缆直径大1-2mm，预留足够的装配间隙，避免装配时出现卡滞。
