铰接式传感安装支座结构设计

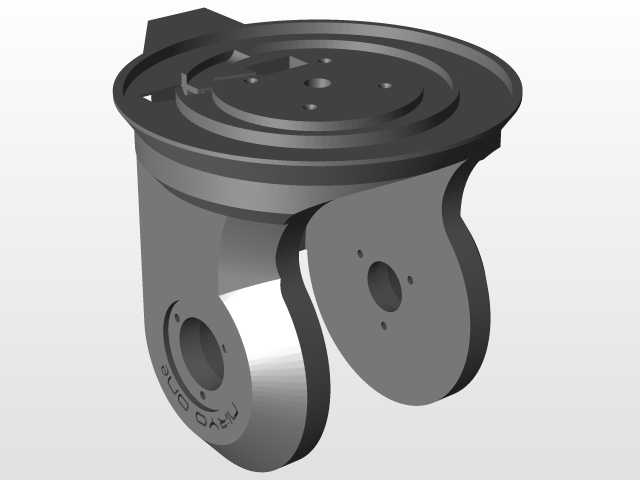

　　这款铰接式安装支座，主要面向工业传感检测场景的安装固定需求，常见于自动化产线的位置反馈单元、角度检测模块、接近传感组件的搭载场景，也可适配小型执行机构的铰接支撑环节，解决传感元件安装后需要小范围角度调整、同时保证结构刚性的实际工况问题。从结构设计逻辑来看，上部的圆盘法兰面预留了多组均布安装孔，可直接适配市面主流的圆柱型、圆盘型传感元件的端面固定需求，法兰面做了阶梯沉台设计，安装时传感元件的定位凸台可直接嵌入沉台内，无需额外做定位工装，能有效避免安装过程中出现的同轴度偏差，保证传感检测面的朝向精度。下部的双摆臂结构采用对称式设计，两侧臂板上预留的同轴通孔是铰接旋转的核心配合面，孔位周边做了局部加厚处理，

　　因为铰接位置是整个支座的受力集中点，当传感单元搭载在支座上随摆臂调整角度时，铰接孔会承受径向的剪切力与交变载荷，局部加厚的结构能避免长期使用后出现孔位变形、摆臂旷量的问题。摆臂的外形采用了随形切削的曲面轮廓，没有多余的冗余结构，在保证结构强度的前提下尽可能降低了整体自重，对于需要随动检测的场景来说，更低的自重能减少运动过程中的惯性冲击，提升角度调整的响应速度，也能降低配套驱动机构的负载。上部法兰与下部摆臂的衔接段做了圆弧过渡处理，没有直角应力集中结构，在承受冲击载荷时，应力能顺着圆弧面均匀分散，不会在衔接位置出现应力断裂的风险。从安装边界来看，上部法兰的外径尺寸适配常规M3、M4规格的安装螺钉，沉台深度可容纳传感元件尾部的出线空间，

　　避免安装时线缆被法兰面挤压破损；下部铰接孔的孔径适配标准直径的铰接销轴，孔位的同轴度公差控制在0.02mm以内，保证铰接旋转时无卡滞、无偏摆，两侧臂板的间距预留了足够的安装间隙，可直接与配套的固定支架耳板配合，不需要额外加装调整垫片。在实际应用中，这类支座常被用在包装设备的物料到位检测工位、输送线的料位高度检测环节、工业机器人末端的传感搭载位置，当检测位置需要根据不同规格的被测物做角度微调时，松开铰接位置的锁紧螺钉即可调整上部法兰的朝向，调整到位后锁紧螺钉就能保证检测位置的固定，不需要重新设计安装支架，能大幅缩短产线换型的调整时间。设计过程中还考虑了不同工况的适配性，整个结构的壁厚均匀，最小壁厚不小于3mm，

　　既可以采用金属切削加工制作，适配重载、有振动的工业现场，也可以采用工程塑料注塑成型，用在对重量有要求、无强冲击的轻载检测场景。铰接孔的位置没有做贯通式的开槽，而是采用完整的圆孔结构，相比开槽式的夹紧结构，完整圆孔的铰接配合接触面积更大，锁紧后的保持力更强，在设备长期运行产生振动的情况下，也不会出现角度偏移的问题，能保证传感检测的位置精度长期稳定。上部法兰面的安装孔采用了不等距分布设计，能避免传感元件安装时出现方向装反的问题，每个孔位的位置都对应传感元件的固定点，安装时不需要反复对位，能提升现场装配的效率。摆臂侧面的平面区域可以粘贴标识标签，标注对应的传感点位编号，方便后期设备维护时快速识别对应的检测工位。
