传感器配套安装臂底座结构设计

　　在工业传感检测类设备的装配体系中，这类臂底构件是连接传感检测单元与设备主体机架的核心承载部件，常见于自动化生产线的工件位置检测工位、工业机器人末端执行器的传感固定端、精密检测仪器的传感支撑结构中，承担着定位传感组件、传递安装载荷、保障检测姿态稳定的关键作用。从实际工况来看，这类构件往往需要承受设备运行过程中的小幅振动、传感组件自身的重量载荷，同时还要为传感线缆的布设预留合理空间，避免线缆在设备往复运动过程中出现弯折磨损、干涉卡滞的问题。

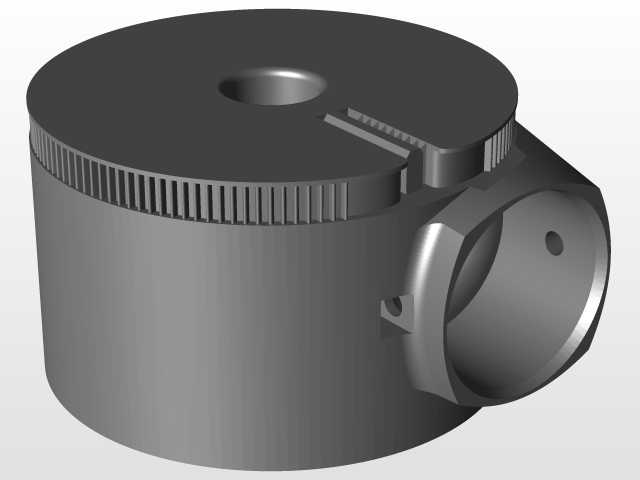

　　从结构设计逻辑来看，该构件采用了分体式功能分区的设计思路，上部的圆盘结构为安装基准面，中心开设的通孔用于穿设锁紧螺栓或者传感线缆，圆盘外缘设置的细密齿纹结构，是用于安装时的角度微调对位——当需要调整传感器的检测朝向时，松开锁紧件后可以通过齿纹的啮合定位实现小角度的精准转动调整，调整到位后依靠齿面的咬合摩擦力防止使用过程中出现角度偏移，相比光滑面的摩擦锁紧，齿纹结构的抗扭转能力更强，在长期受振动的工况下不易出现走位偏差。圆盘侧面开设的开口槽是锁紧让位结构，当中心螺栓锁紧时，开口槽会产生微小的弹性形变，抱紧中心穿过的杆件或者线缆护套，同时让圆盘基准面与对接安装面紧密贴合，消除装配间隙带来的检测误差。

　　构件侧部伸出的筒状对接结构，是用于连接传感臂杆或者直接安装传感探头的接口，接口外侧设置的带安装孔的凸耳结构，是用于穿设侧向锁紧螺钉，实现插入筒内的臂杆的径向锁紧，两个对称分布的凸耳可以让锁紧力均匀作用在臂杆圆周面上，避免单点锁紧导致的臂杆偏斜、夹持力不足的问题。筒状结构的端面加工有定位止口，与传感组件或者臂杆的对接台阶配合，可以保证对接后的同轴度，减少悬臂状态下的检测端晃动量。

　　从安装边界尺寸来看，上部圆盘的直径是整个构件的最大径向尺寸，设计时需要预留出齿纹调整的操作空间，避免周边设备构件遮挡齿纹导致角度调整无法操作；筒状结构的轴向长度需要满足锁紧螺钉的旋入深度要求，保证足够的螺纹啮合长度来提供可靠的锁紧力，同时筒体内径要与常用的传感安装臂杆外径形成公差配合，采用间隙配合的公差带设计，既保证臂杆可以顺利插入调整伸出长度，又不会因为配合间隙过大导致悬臂端的晃动量超出传感器的检测精度允许范围。中心通孔的直径需要兼顾线缆穿设和螺栓锁紧的双重需求，既要保证常用规格的传感线缆接头可以顺利穿过，又要保证锁紧螺栓的压紧面有足够的接触面积，不会出现压溃构件端面的问题。

　　在实际选型应用中，这类臂底构件需要匹配对应规格的传感臂杆尺寸，根据传感器的重量和检测时的运动速度核算锁紧力是否满足要求，当检测端运动速度较快、振动冲击较大时，还可以在凸耳的锁紧螺钉上增加防松垫圈，进一步提升连接可靠性。构件的材质通常选用硬质铝合金或者工程塑料，铝合金材质的构件强度更高，适用于重载、高振动的工业现场工况，工程塑料材质的构件重量更轻、绝缘性能更好，适用于弱电类精密传感检测场景，不会对传感器的电信号产生干扰。设计过程中需要注意所有棱角位置都做倒角处理，避免装配时划伤操作人员或者损坏传感线缆的外护套，齿纹的齿距和齿深要匹配手动调整的操作手感，齿距过小会导致调整时对位困难，齿距过大则会导致角度调整的精度不足，无法满足传感器检测角度的微调需求。
