双铰接式传感安装连接支座结构

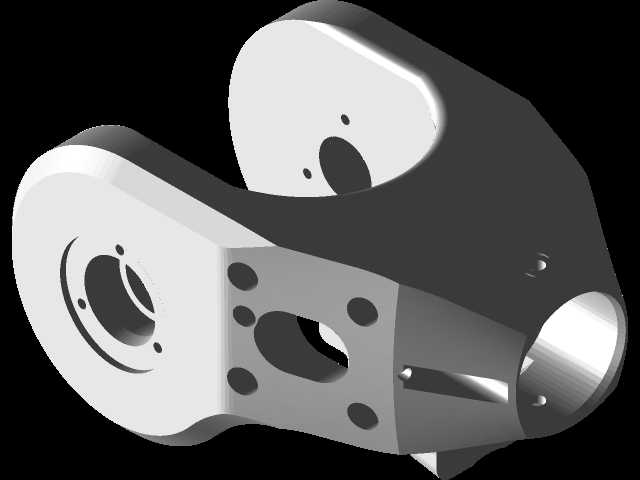

　　该构件属于传感检测单元的配套安装承载结构，主要应用在工业自动化产线的位移、角度检测工位，以及工业机器人关节端的传感集成安装场景，也可适配专用设备上需要跨接两个相对运动部件的传感搭载需求，为检测元件提供稳定的安装基准，同时抵消部件间小幅相对摆动带来的安装应力，避免检测元件受额外载荷影响检测精度或出现结构损坏。从结构设计来看，主体采用一体化铸造成型后做机加工的工艺路线，整体为非对称异形结构，两端设置同轴度要求较高的铰接孔位，孔内预留了轴承安装的台阶面，可适配标准深沟球轴承或是自润滑轴套的压装，满足铰接部位的低摩擦转动需求，孔端面上均匀分布的螺纹孔用于安装端盖，实现铰接部位的轴向限位与防尘密封。中间的连接桥部位做了等强度的壁厚优化，

　　在保证整体结构刚性的前提下尽可能削减非必要的材料余量，降低构件自身重量，避免给运动部件带来额外的惯量负担，桥体上开设的大尺寸减重孔同时可作为传感线缆的穿线通道，让布线更加规整，避免设备运行过程中线缆与周边构件发生剐蹭磨损。中部的安装平面做了铣平加工，平面度控制在0.02mm以内，面上分布的多个不同规格的安装孔，可适配不同外形尺寸的传感元件直接安装，无需额外加装转接板，减少安装累积误差，孔位周边预留的沉台结构可容纳螺栓头部，保证安装后传感元件的基准面与支座平面完全贴合，不会出现安装倾斜导致的检测偏差。从安装边界来看，两端铰接孔的中心距是核心安装尺寸，设计时严格匹配所适配设备的铰接点间距公差，孔的内径公差带选取H7级，

　　可与标准销轴实现间隙配合，保证转动灵活无卡滞，同时不会出现过大的配合间隙导致检测基准偏移。构件整体的最大外轮廓尺寸充分考虑了设备内部的安装空间，在两端铰接件做最大角度摆动时，构件的外边缘不会与周边的机架、管线等部件发生运动干涉，所有的棱边都做了R2以上的倒角处理，既避免安装过程中划伤操作人员，也能消除机加工后的应力集中点，提升构件的抗疲劳强度。在实际选型适配时，需要注意该支座的额定承载上限，其结构强度可满足常规工业级光电、接近、角度类传感器的搭载需求，若需搭载重量较大的视觉检测类元件，可对中间桥体部位做加厚处理，或是选用更高强度的合金材料做毛坯加工。铰接部位的润滑通道可在后期维护时直接加注润滑脂，无需拆解整个铰接结构，

　　降低设备运维的工作量，安装面的粗糙度控制在Ra1.6，保证传感元件安装后接触充分，不会因为接触面粗糙导致的安装间隙影响检测信号的稳定性。该结构的设计思路核心是兼顾铰接转动的灵活性与传感安装的基准稳定性，将原本需要多个零件拼接实现的跨接安装功能整合为单一构件，减少了装配环节的累积误差，同时整体结构的抗振性能更好，在设备高速运行产生持续振动的工况下，也能保证传感元件的位置精度，不会出现螺栓松动、基准偏移的问题。
