传感器内置异形安装支撑基座结构设计

项目分类:传感器 发布时间:2022-05-03 ID:622588
  • 传感器内置异形安装支撑基座结构设计

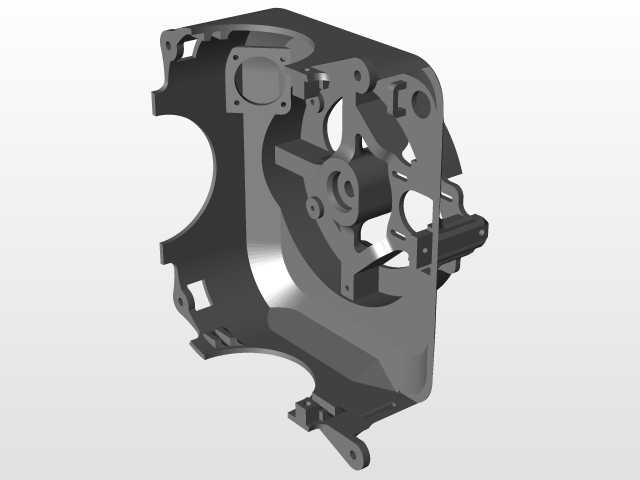

  在工业传感检测设备的内部结构设计中,这类异形支撑基座是承载核心传感元件、衔接设备外壳与内部功能模组的关键结构件,多数应用在工业现场的光电类、位移类传感检测单元内,需要适配设备外壳的弧形包覆轮廓,同时为内部的电路板、感光元件、信号传输接插件提供精准的安装定位点位,还要兼顾结构强度与轻量化的平衡,避免在设备长期运行的振动工况下出现结构形变,影响传感检测的精度稳定性。从结构设计逻辑来看,这个基座采用了一体化的镂空式框架构型,没有采用传统的整块实体铣削结构,而是在非受力的区域做了大面积的材料去除,既能够降低整个构件的自重,减少传感设备整体的负载,也能为内部的走线、元件散热预留出足够的空间,避免内部线路挤压弯折造成的信号传输故障。

  构件左侧的弧形缺口是专门适配传感设备前端的检测探头安装位设计的,弧形轮廓的弧度和探头的外圆尺寸完全匹配,安装时探头可以直接卡入这个弧形定位面,配合侧边的两个螺丝孔位完成锁紧固定,不需要额外加装定位套,减少了装配环节的零件数量,也能降低装配累计误差对探头检测同轴度的影响。构件中部的带孔凸台结构是核心传感芯片的安装基准面,这个凸台的平面度在设计时要求控制在0.02mm以内,保证芯片安装后和检测光路的垂直度符合要求,凸台周边的三个镂空窗口是给芯片的引脚走线、信号接插件让位用的,同时也能减少基座加工时的材料内应力释放造成的平面形变,避免长期使用后基准面翘曲导致检测光路偏移。构件右侧伸出的带孔连接耳是整个基座和设备主壳体的固定衔接位,

  两个安装孔的孔位公差按照H7级精度设计,装配时可以和壳体上的定位销精准配合,保证整个基座在壳体内的位置度偏差不超过0.05mm,避免设备受到外部冲击时基座出现移位。底部的两个带卡扣结构的安装脚是用来固定内部的信号处理电路板的,卡扣的高度按照电路板的厚度设计,装配时不需要额外打螺丝,直接将电路板卡入卡扣即可完成固定,能够提升装配效率,同时卡扣的弹性结构也能缓冲设备运行时的振动,减少电路板受振出现的虚焊风险。在安装边界的尺寸设计上,整个基座的最大外轮廓尺寸适配直径80mm的圆柱形传感设备外壳,所有向外伸出的结构都没有超出外壳的内壁轮廓,避免和外壳装配时出现干涉,各个安装孔位的中心距都和配套的元件安装尺寸做了匹配校验,

  不需要二次加工就可以直接完成所有元件的装配。结构的壁厚设计上,受力的安装凸台、连接耳位置壁厚设置为3mm,非受力的框架连接筋位置壁厚设置为1.8mm,既保证了整个构件在10g加速度的振动工况下不会出现结构断裂,也尽可能控制了构件的整体重量,采用压铸工艺加工时也不会出现壁厚不均导致的缩孔、形变问题。这类基座的设计需要在前期就和电路设计、光学设计的团队做协同校验,所有的让位结构、安装点位都要匹配内部元件的布局,不能出现结构和元件干涉的情况,同时还要考虑加工工艺的可行性,所有的转角位置都做了R0.5的圆角过渡,避免压铸或者铣削加工时出现应力集中的问题,提升构件的长期使用疲劳强度。在实际的设备运行场景中,这类基座往往要在-20℃到60℃的工业现场环境下长期工作,所以结构设计时也考虑了温度形变的影响,选用的材料线膨胀系数和配套的外壳、电路板材料接近,避免温度变化时不同材料的形变差导致安装点位偏移,影响传感检测的精度。
