旋转转往复运动转换机构结构设计

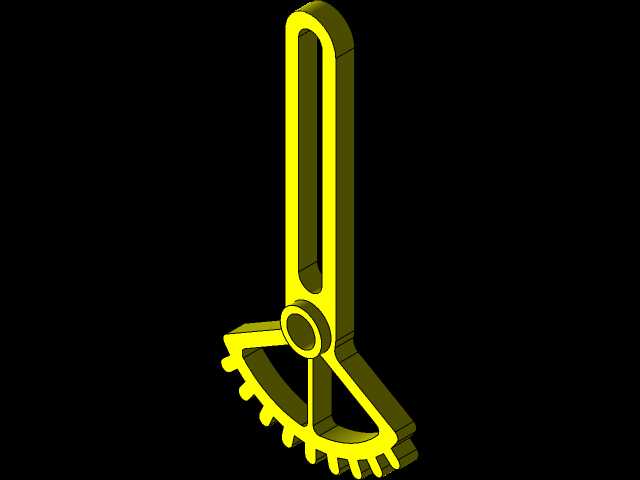

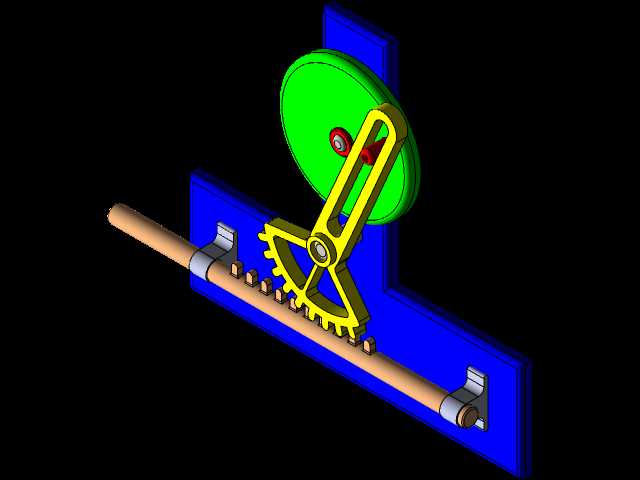

　　在各类轻工输送、小型自动化进给、工位节拍切换的设备场景里，经常需要把驱动端的连续旋转输入，转化为执行端的直线往复输出，这类转换机构不需要复杂的电控程序配合，纯机械结构就能实现稳定的动作输出，在很多低成本改造、防爆工况、高可靠性要求的工位上应用十分广泛。这套结构采用L型一体式安装基座作为承载主体，基座的两个垂直安装面分别预留了三组销轴安装位，其中垂直立面上设置上下两个铰接点位，水平底面上设置一个端部铰接点位，三个点位的中心距经过严格核算，保证运动过程中不会出现杆件干涉、死点卡滞的问题。从功能实现逻辑来看，这套机构通过铰接在不同安装位的导杆、摆臂组件配合，当输入端的摆臂被旋转动力带动做圆周摆动时，中间的传动销会沿着导杆的导向槽滑动，

　　同时带动输出端的杆件沿着固定轴线做直线往复动作，整个传动过程没有齿轮啮合的侧隙，也没有皮带传动的打滑问题，传动效率可以保持在较高水平，适合小行程、中低负载的往复驱动场景。设计过程中首先要确认的是安装边界，L型基座的两个垂直面可以直接贴合设备的机架立面与台面安装，不需要额外制作转接支架，安装孔位采用沉孔设计，紧固件安装后不会突出基座表面，避免和运动杆件发生刮蹭。三个铰接销轴的直径统一，配套的轴套采用自润滑材质，日常维护不需要频繁加注润滑脂，适合在无尘车间、食品包装线这类不方便频繁停机维护的场景使用。在运动参数匹配上，这套机构的往复行程由输入端摆臂的回转半径决定，设计时可以根据实际需要的往复行程调整摆臂上驱动销的安装位置，

　　不需要更换整个基座和其他杆件，调整方式十分便捷。运动过程中，传动销和导杆槽的接触线始终保持面接触，相比点接触的凸轮结构，接触应力更小，长期运行的磨损量更低，使用寿命更长。实际选型应用时，需要注意输入端的旋转转速不宜过高，否则往复运动的惯性冲击会加大铰接点的磨损，一般适配每分钟30到60次往复节拍的工况最为合适，比如小型物料的推送工位、工装夹具的松紧驱动、喷涂线的喷枪往复移动等场景都能适配。结构的外形轮廓没有突出的尖锐棱角，所有杆件的端部都做了圆角处理，安装到设备内部后不会剐蹭线缆或者操作人员的衣物，安全防护性更好。在建模过程中，所有铰接点位的配合间隙都按照常用的间隙配合公差设置，既保证运动时的灵活度，又不会因为间隙过大出现运动窜动，

　　输出端的往复运动重复定位精度可以控制在0.1mm以内，满足大部分普通工位的定位要求。基座的壁厚经过强度校核，在额定负载下不会出现明显的形变，保证各个铰接点位的位置精度不会因为基座变形发生偏移，避免运动过程中出现卡滞。和常见的曲柄滑块机构相比，这套结构的安装布局更灵活，不需要预留长条形的滑块安装空间，L型的基座可以直接利用设备的角落空间安装，空间利用率更高，对于设备内部安装空间紧张的场景十分友好。整套结构的零件数量少，除了基座、摆臂、导杆、销轴之外没有其他复杂零件，加工工艺性好，普通的铣削、钻削设备就能完成所有零件的加工，制造成本较低，适合小批量设备配套使用。
