传感器配套安装铰接式机械连接构件

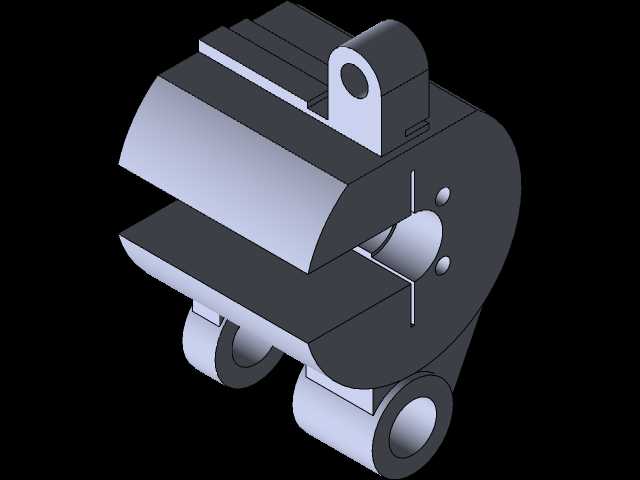

　　该构件属于传感器安装配套的铰接式连接结构，主要应用在工业传感检测场景中，承担传感器本体与被测设备基体之间的连接、角度自适应调整功能，常见于自动化生产线位移检测工位、工程机械姿态传感安装位、液压系统行程反馈组件等场景，解决传感器安装时存在的装配角度偏差补偿、运行过程中微幅振动缓冲、多自由度安装适配的实际工程问题。从结构功能来看，主体采用半环抱式的基座设计，大直径弧形抱合面可直接卡接在圆柱类设备基体表面，比如液压活塞杆、旋转轴外圆、管线外壁等位置，抱合面预留的两个定位销孔可穿装紧定螺钉，实现构件在基体上的无滑移固定，避免设备运行振动导致的传感检测数据漂移。构件上部延伸出的单耳铰接座带有同轴铰制孔，可通过销轴与传感器安装支架形成转动副，

　　允许传感器在垂直于销轴的平面内进行±15°范围内的角度调整，适配不同安装面的检测角度需求，无需额外加工定制角度转接块，大幅降低现场安装的调整工时。下部延伸出的双耳铰接结构带有两个平行布置的铰制孔，可同时连接两个方向的传感拉绳或者反馈连杆，适配拉绳式位移传感器、连杆式位置反馈装置的安装需求，两个铰接孔的同轴度公差控制在0.02mm以内，避免连杆运动过程中出现卡滞、别劲的问题，保证传感反馈的运动精度。从设计思路层面，该构件在建模阶段优先考虑了安装边界的适配性，半环抱结构的内弧面直径按照常用工业传感安装的标准轴径系列设计，覆盖φ40mm到φ60mm的常用圆柱基体尺寸，整体结构的最大外轮廓尺寸控制在120mm×90mm×70mm范围内，

　　安装时不会与周边的管线、其他结构件产生干涉，即使在狭小的设备腔体内部也能完成装配。结构壁厚根据受力工况做了差异化设计，抱合基座的主体壁厚设置为8mm，保证抱紧基体时的结构刚性，不会因为紧定螺钉的锁紧力出现结构变形；铰接耳板的壁厚设置为6mm，既满足铰接受力的强度要求，又尽可能控制构件整体重量，整体采用合金钢材质建模时预留了发黑处理的工艺余量，表面粗糙度要求设置为Ra3.2，兼顾加工经济性与使用场景的防锈需求。在安装边界设计上，上部单耳铰孔的中心距抱合基座内弧面中心的垂直距离为35mm，下部双耳铰孔的中心距抱合基座内弧面中心的垂直距离为45mm，两个方向的铰接中心与基座中心的偏移量经过反复校核，

　　保证传感器安装后检测方向与被测运动方向保持同轴，避免余弦误差对检测精度的影响。抱合面的开口缝隙宽度设置为4mm，允许抱合基座在锁紧时产生微幅弹性变形，增大与圆柱基体的接触抱紧力，同时开口处的边缘做了R1的圆角过渡，避免安装时刮伤基体表面的防锈涂层。铰接孔内部在建模时预留了铜套镶嵌的余量，实际使用时可镶嵌自润滑铜套，降低销轴转动时的磨损量，延长构件的整体使用寿命，无需频繁更换安装配件。该结构在实际应用中可适配多种类型的工业传感器安装，不管是接触式的位移传感器、还是非接触式的接近传感器，都可以通过调整上部铰接座的角度来对准检测位，下部的双耳结构还可额外搭载防脱钢绳，避免构件松脱后掉落损坏设备或者传感器，整体结构没有冗余设计，每一处几何特征都对应实际安装与使用的功能需求，建模过程中所有的倒角、圆角、孔位公差都按照机械加工的工艺要求设置，不存在无法加工的异形特征，可直接导出工程图用于生产制造。
