双铰耳安装式传感器支撑固定座结构

　　这类双铰耳结构的支撑固定件，常配套用于工业检测类传感器的安装工位，在自动化生产线的工件到位检测、位移监测、姿态识别场景中承担核心的承载与铰接定位作用。日常产线运行中，传感器往往需要根据被测件的位置、输送线的高度差做小范围的角度调整，这类带同轴铰孔的双耳支座，就是为适配铰接摆动需求设计的，相比固定式安装座，它能允许配套的检测组件绕铰轴做±15°范围内的角度微调，适配不同规格工件的检测高度差，避免传感器检测面与工件发生硬碰撞。

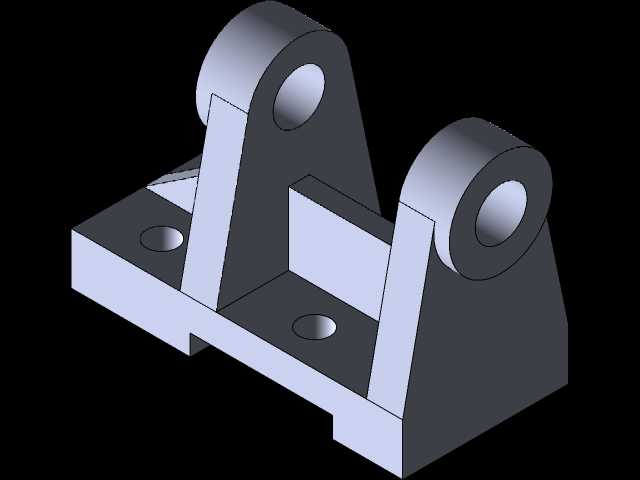

　　从结构设计逻辑来看，底座采用带沉头安装孔的平板式结构，两个安装沉孔沿底座长度方向对称布置，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出底座平面，不会与下方的安装基板产生间隙，保证支撑的整体稳定性。两个竖直支撑臂分别从底座平面向上延伸，臂身做了等厚度的加强过渡，根部与底座衔接处做了圆角处理，避免铣削加工时的应力集中，同时能承受检测组件摆动时产生的侧向弯矩，不会在长期往复摆动后出现臂身开裂的问题。顶部的两个同轴铰耳内孔做了公差配合设计，孔径适配常用的小直径圆柱销轴，铰耳的外圆厚度与配套的传感器安装摆臂宽度匹配，装配后摆臂两侧与铰耳内侧的间隙控制在0.1mm以内，既不会出现摆动卡滞，也不会有过大的窜动量影响检测精度。

　　安装边界层面，底座的底面做了全平面铣平处理，平面度公差控制在0.02mm以内，安装时只要贴合在经过铣削加工的设备安装基板上，就能保证两个铰耳内孔的轴线与安装基面的平行度，不需要额外做配磨调整。两个安装沉孔的中心距按照通用的工业铝型材安装槽间距设计，既可以直接安装在型材搭建的检测机架上，也可以通过转接板固定在焊接结构的设备机架上，适配性较强。铰耳内孔的中心高度经过测算，刚好让配套安装的传感器检测面处于常规输送线工件的检测高度区间，不需要额外加装垫高块，减少装配时的调整工作量。

　　实际使用过程中，这类支座的受力场景并不复杂，主要承受传感器自身的重量以及摆动调整时的轻微扭矩，因此臂身的厚度设计在保证结构强度的前提下做了轻量化处理，不会占用过多的安装空间。两个支撑臂之间的中空区域，刚好可以容纳传感器的接线端以及摆臂的连接结构，不会出现布线干涉的问题，装配时可以先将传感器摆臂放入两个铰耳之间，穿入销轴后再做轴向定位，整个装配流程不需要特殊工装，一线设备维护人员也能快速完成拆装更换。

　　从加工工艺角度考量，整个零件可以采用整块铝合金或45号钢铣削加工成型，不需要做复杂的拼焊工序，加工时先铣出底座的上下平面，再加工两个安装沉孔，之后一次装夹铣出两个支撑臂与顶部铰耳的外轮廓，最后镗削两个同轴的铰孔，能有效保证两个内孔的同轴度公差，避免装配后销轴出现别劲的问题。表面处理可以根据使用场景选择阳极氧化或者发黑处理，在潮湿或者有切削液飞溅的车间环境下也能保证足够的防锈能力，长期使用不会出现锈死导致销轴无法拆卸的问题。

　　在设备选型适配时，需要重点核对铰耳内孔的直径、底座安装孔的中心距以及铰孔中心到底座平面的高度三个核心尺寸，确保与配套的传感器摆臂、安装机架的尺寸匹配，不需要额外做二次加工。这类结构相比单臂支撑的固定座，双侧铰耳的支撑形式能提供更好的抗扭性能，在设备运行产生振动的工况下，传感器的检测位置不会出现偏移，能长期保持检测精度，减少日常设备维护的校准频次。
