传感器配套安装固定基座结构设计

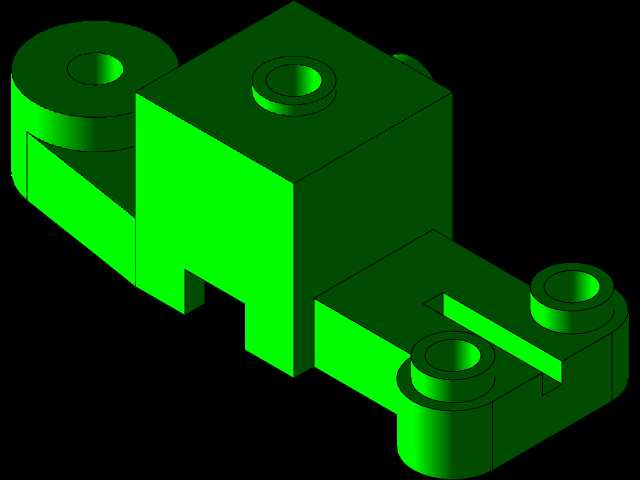

　　这款安装固定基座的设计，最初是针对工业产线光电类、接近类传感器的安装痛点做的优化，日常做设备改造时经常碰到传感器安装位调整麻烦、固定后受设备振动易偏移、多工位安装时基座适配性差的问题，这个结构就是在多次现场调试后迭代出来的实用款。从结构布局来看，基座主体采用方块式承力主体，左侧延伸出带同轴安装孔的圆柱凸台，右侧延伸出两级带孔的阶梯式安装支耳，中间承力块顶面预留一个沉头安装孔，三个方向的安装孔位分别对应不同的安装场景：左侧凸台的通孔可穿入螺栓将基座固定在设备型材的侧装面上，顶面的沉头孔可从上方锁入螺栓实现正装固定，右侧两个支耳的通孔既可以用来固定传感器本体，也可以穿入调节杆实现传感器检测角度的微调，

　　不用额外加装转接板就能适配三种常见的安装方向，减少现场装配的零件数量。设计时特意把承力主体的壁厚做了均匀化处理，所有转角位置都留了R1.5的铸造圆角，不管是采用机加工还是压铸工艺生产，都不会出现壁厚不均导致的应力集中问题，支耳位置的厚度比主体薄2mm，既保证安装时的结构强度，又能减少整体的材料用量，控制零件自重。安装边界方面，主体方块的长宽尺寸控制在42mm×38mm，整体最大外轮廓长度为76mm，左侧凸台的中心高度距离基座底面22mm，右侧两个支耳的安装孔中心距为18mm，所有安装孔的孔径统一为6.2mm，适配M6的标准内六角螺栓，沉头孔的沉头深度为3.5mm，刚好容纳M6螺栓的沉头部分，安装后螺栓顶面不会高出基座表面，

　　避免和周边运动部件产生干涉。实际应用场景里，这类基座可以用在自动化输送线的工件到位检测工位，固定光电传感器检测输送线上的工件位置，也可以用在机床夹具上固定接近传感器，检测夹具的夹紧到位状态，还可以用在非标设备的门体安全防护位置，固定安全门的磁敏传感器，检测防护门的闭合状态。设计过程中特意把基座的底面做了0.2mm的平面度公差要求，安装时和设备安装面完全贴合，不会因为接触面不平导致固定后出现倾斜，影响传感器的检测精度，所有孔位的位置度公差控制在0.1mm以内，批量安装时不需要逐个调整孔位对位，提升装配效率。支耳位置特意做了1mm的凸台加强筋，连接支耳和主体承力块，即使设备运行时产生持续振动，支耳也不会出现断裂变形的问题，

　　之前用过的薄款无加强筋的固定座，在冲压设备周边使用时，平均两三个月就会出现支耳断裂的情况，加了加强筋之后的结构，经过连续半年的振动测试，没有出现结构变形或者松动的问题。另外这个结构的右侧支耳之间预留了8mm宽的槽位，传感器的线缆可以从槽位内走线，不用额外布置线槽固定线缆，避免设备运行时线缆被运动部件剐蹭，导致线缆破损出现信号故障，槽位的边缘做了倒圆角处理，不会割伤线缆的外绝缘层。整体结构没有复杂的曲面特征，建模时所有特征都采用拉伸、切除、圆角的基础特征完成，没有冗余的装饰性结构，不管是做三维装配验证还是导出工程图生产，都不会出现特征识别错误的问题，后续如果需要调整安装孔位的尺寸，只需要修改对应草图的尺寸参数就能快速衍生出不同规格的型号，适配不同尺寸的传感器安装需求。
