伊顿凸轮式通断转换开关三维结构

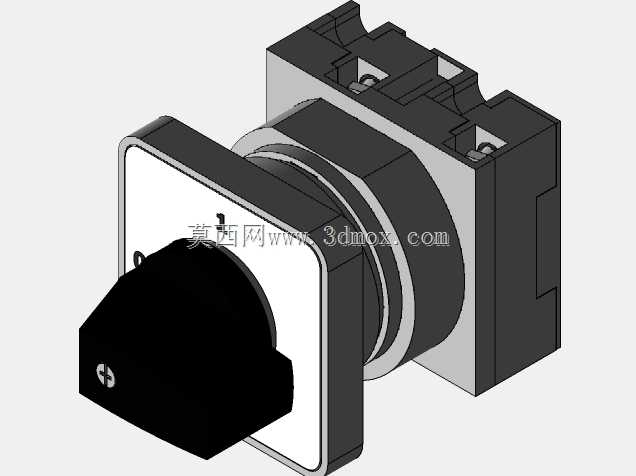

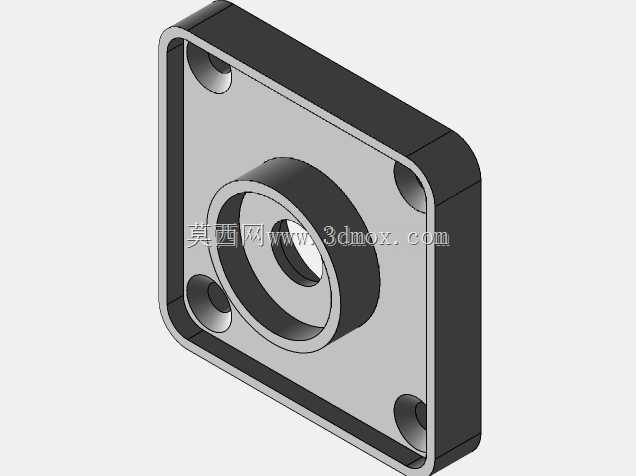

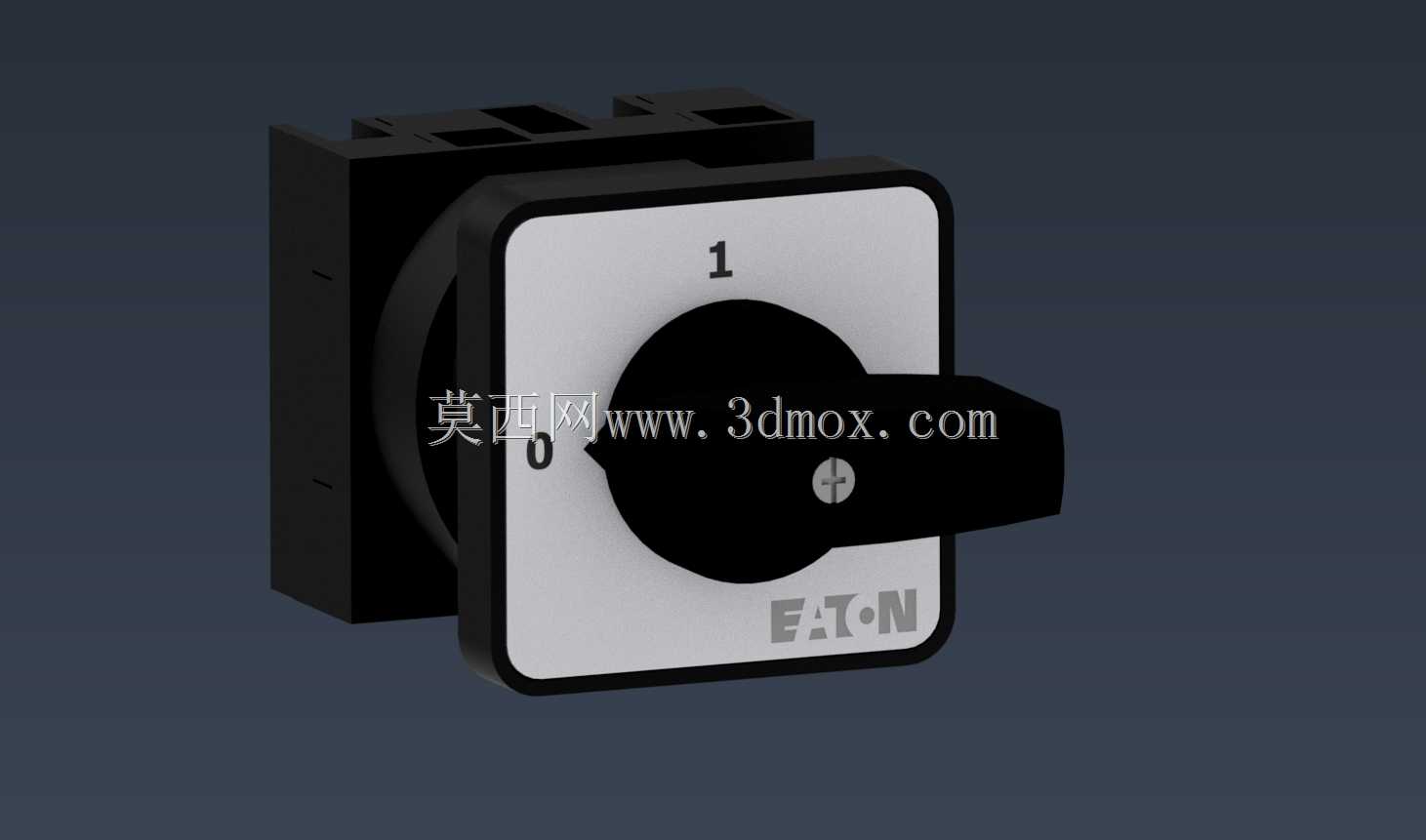

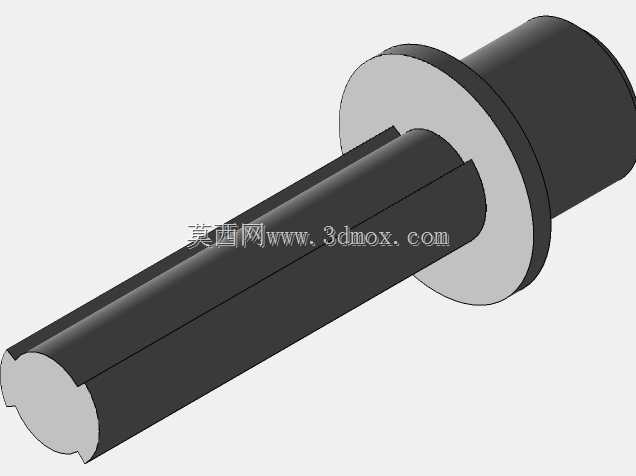

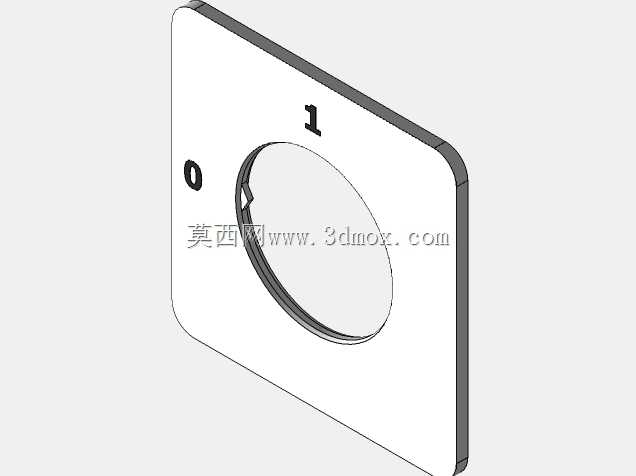

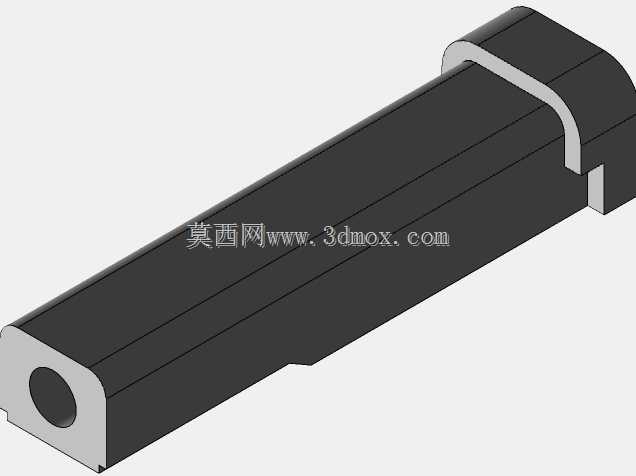

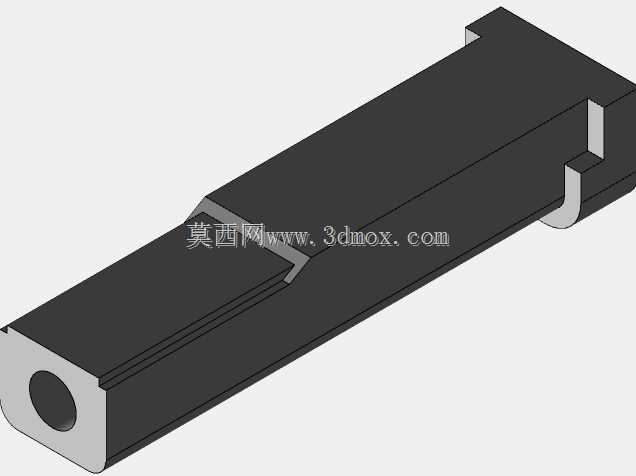

　　这款伊顿品牌的凸轮式转换开关，是低压配电与设备控制回路里极为常见的手动操作元件，日常在机床控制柜、小型生产线动力回路、检修电源隔断场景里都能见到它的身影，核心作用是实现回路的电源通断、小功率负载的档位切换，或是作为检修工况下的明显断开点，保障运维人员的操作安全。从结构设计来看，这款开关采用面板嵌入式安装结构，前端操作面为方形圆角面板，面板上印刷有清晰的0、1档位标识，分别对应断开、接通两个工作位置，黑色拨动手柄做了加宽的握持面设计，操作时的受力面足够，即便佩戴劳保手套也能轻松完成档位切换，手柄与内部凸轮机构通过方轴联动，操作时带有清晰的档位顿挫感，能避免操作时出现档位不到位的虚接问题。面板右下角压制有品牌标识，辨识度较高，

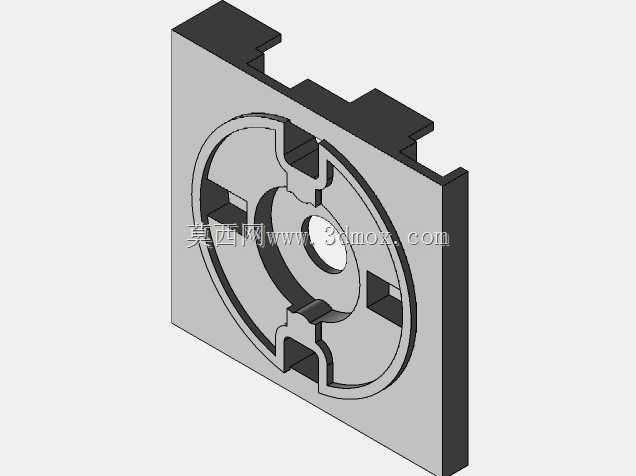

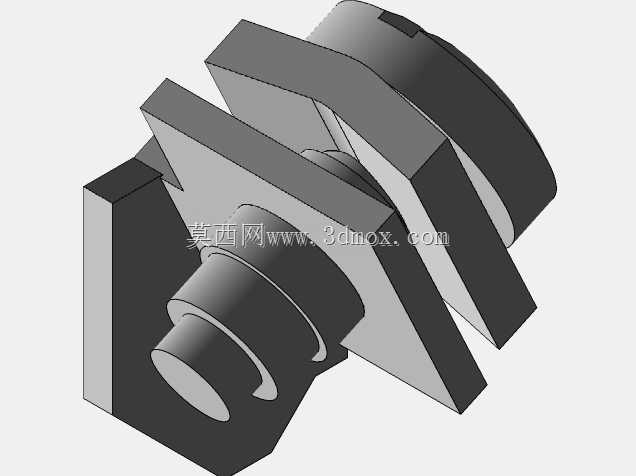

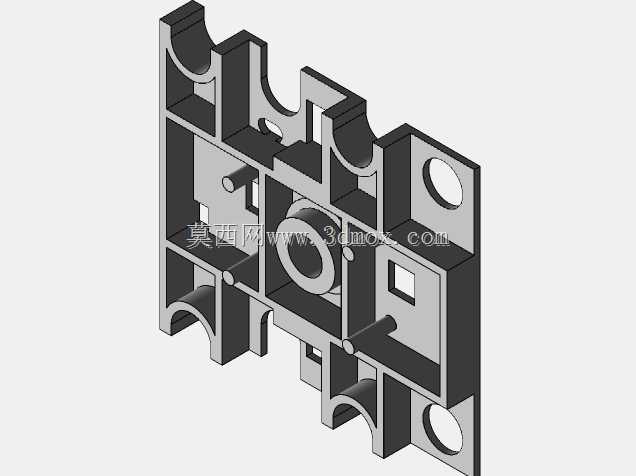

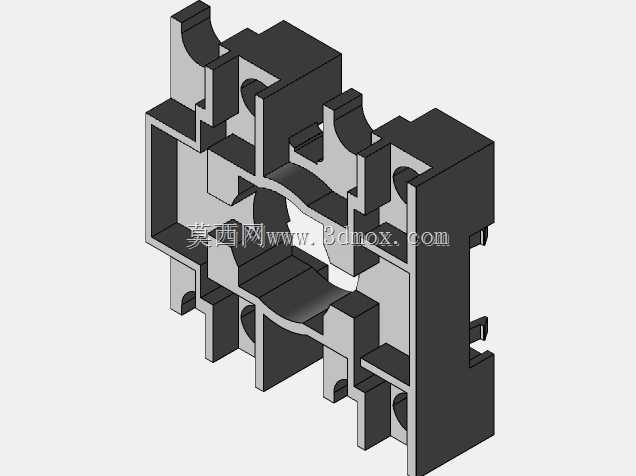

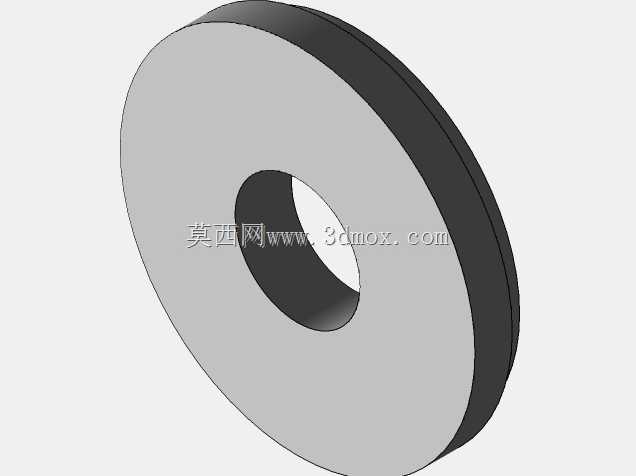

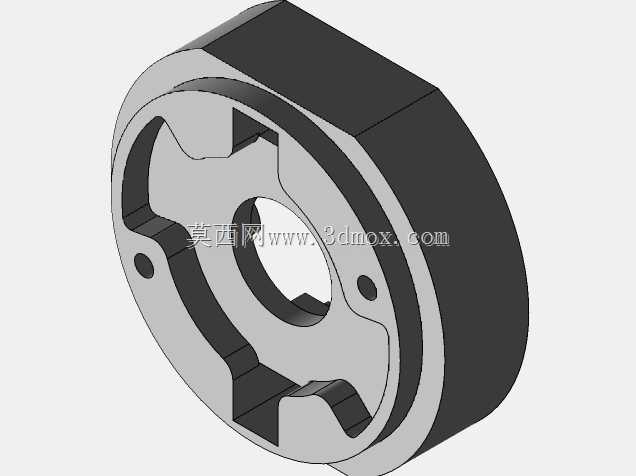

　　面板与后部基座采用卡扣加定位销的组合固定方式，安装时不需要额外的固定支架，只需要在柜体面板上开出对应尺寸的方孔，将开关本体嵌入后从后部旋紧配套的锁紧螺母即可完成固定，安装效率较高，适配厚度1.5mm到5mm的冷轧钢板柜体、绝缘板柜体的安装需求。开关后部的基座采用阻燃黑色工程塑料材质，内部集成了静触头、动触头、凸轮驱动件、弹簧复位结构，每一组触头都带有独立的灭弧小室，虽然是手动操作开关，但在分断小功率感性负载时，能有效削减电弧对触头的烧蚀，延长开关的实际使用寿命。从安装边界来看，这款开关的面板外轮廓尺寸适配常规的22mm、30mm标准安装孔位的扩展规格，后部接线端子的排布间距符合低压电器的安全爬电距离要求，

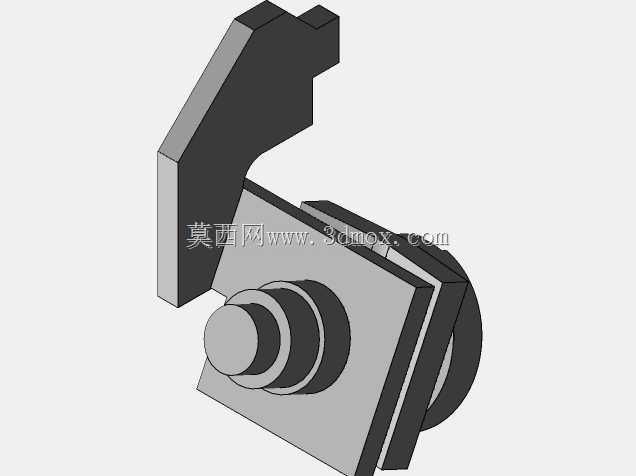

　　接线时可以采用叉形冷压端子直接压接，端子螺丝的规格适配常规十字螺丝刀操作，接线完成后每一路触头都有对应的编号标识，能避免现场接线时出现相序接反、回路错接的问题。在实际选型应用中，这类开关不能作为大负载的直接分断元件，一般作为主回路的隔离开关使用，或是控制接触器、继电器的线圈回路，通过小电流控制大电流的通断，在设备检修时，将开关拨至0档位后可以通过挂锁结构将手柄锁止，防止其他人员误合闸送电，这也是工业现场安全操作规程里明确要求的安全防护设计。建模过程中需要重点关注手柄的转动角度限位，这款开关的操作角度为90度，从0位到1位的转动行程中，凸轮机构会同步驱动内部动触头完成与静触头的贴合、分离动作，建模时要还原触头的接触行程、弹簧的压缩量，

　　保证虚拟装配时手柄转动无卡滞，档位定位准确，同时要还原面板上的标识印刷位置、手柄的表面防滑纹理、后部基座的安装卡扣结构，保证模型导入装配场景时，能直接匹配柜体面板的安装孔位，不需要二次调整尺寸。在不同的应用场景里，这类开关还可以拓展更多触头档位，实现多回路的同步切换，但这款两档位的基础款是目前工业现场应用量最大的规格，不管是小型单机设备的电源控制，还是大型设备的本地操作回路，都能看到这类结构的转换开关，其结构可靠性高，操作逻辑简单，运维人员不需要额外培训就能掌握操作方法，相比旋钮式的小开关，这种拨杆式的转换开关操作力矩更大，档位反馈更清晰，在油污、粉尘较多的车间环境里，也不容易出现操作打滑的问题。
