导轨式过欠压保护继电器三维结构

　　这款导轨安装式电压保护器件，主要应用于低压配电末端、工业设备控制柜、小型自动化产线供电回路的电压异常防护场景，在民用建筑配电、小型加工设备供电、充电桩前端保护等场景也有广泛适配空间，核心作用是实时监测回路的电压波动情况，当电压超出预设的过压、欠压阈值时，快速输出分断信号切断后端负载供电，避免因电压异常导致的设备烧毁、控制逻辑紊乱、精密器件击穿等问题。

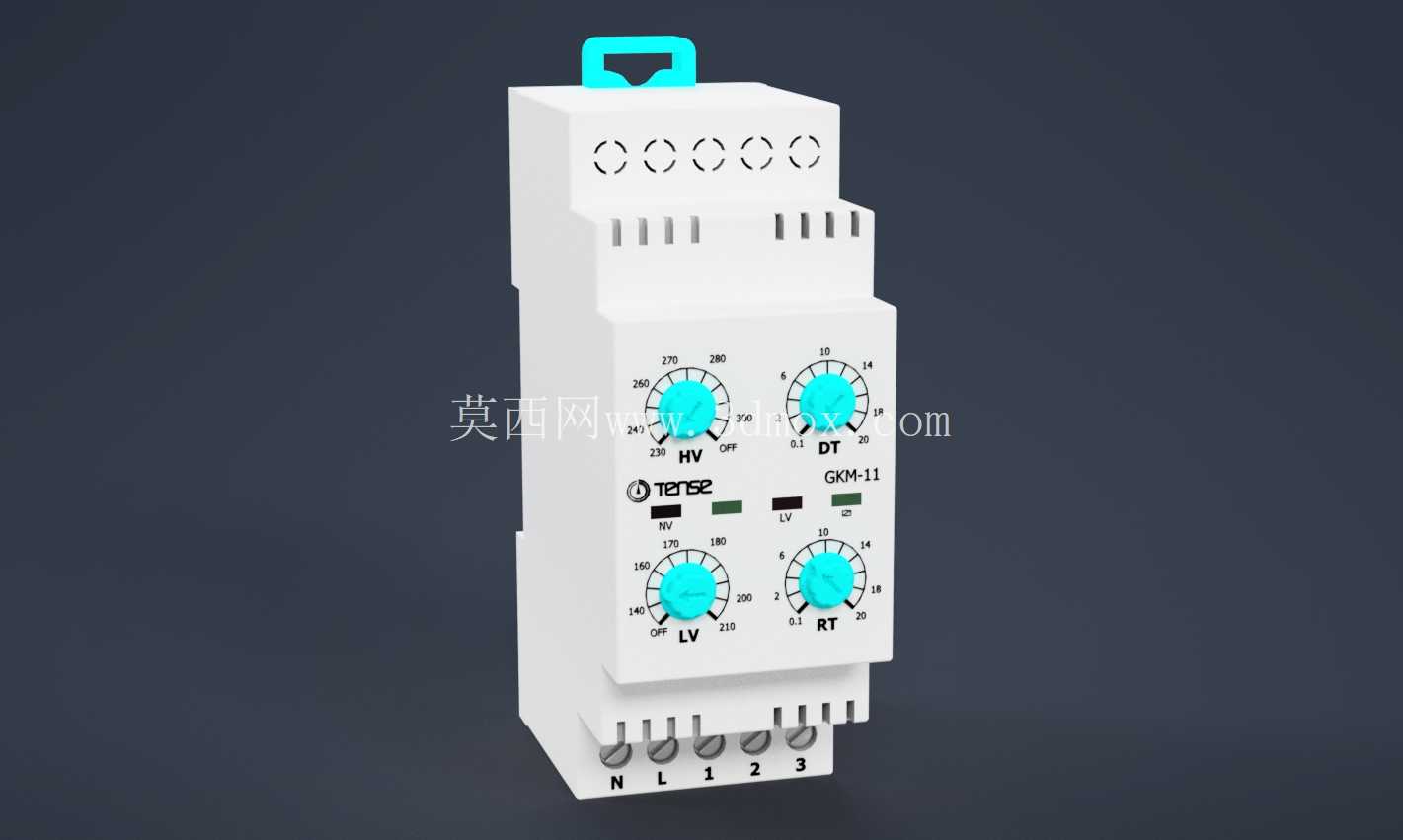

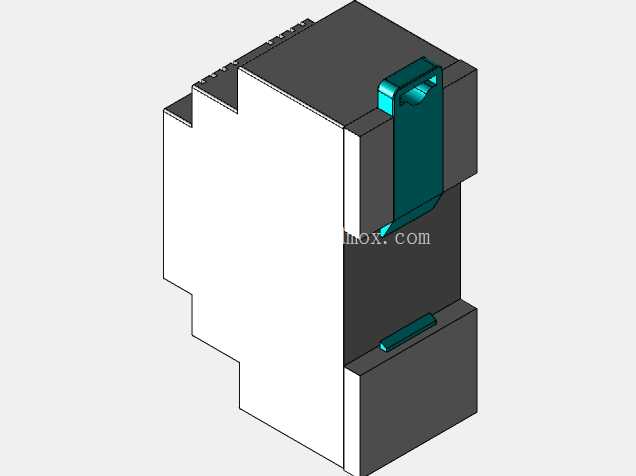

　　从结构设计来看，整体采用标准DIN导轨安装的模块化壳体，宽度适配常规35mm标准导轨的安装模数，壳体上下端设置的卡扣结构可直接卡装在导轨上，无需额外打孔固定，安装时仅需对准导轨按压即可完成固定，拆卸时通过卡扣解锁即可快速取下，适配柜内紧凑排布的安装需求。壳体正面排布四个调节旋钮，分别对应过压阈值设定、欠压阈值设定、动作延时调整、复位延时调整四个核心参数，每个旋钮周边都印有清晰的刻度标识，调试人员无需额外查阅手册即可快速完成参数整定，旋钮旁设置的状态指示灯可分别对应电源正常、过压触发、欠压触发、输出动作四个状态，现场运维人员可直接通过灯显状态快速判断回路工况，无需借助额外测量工具。

　　接线端采用上下分层的螺钉压接结构，上端为电源输入与电压采样接线端，下端为输出触点接线端，不同功能的接线端之间设置有隔离筋，可避免接线时不同回路的导线误碰造成短路，接线端子的压接片采用防滑齿结构，可适配0.5-2.5平方毫米的多股或单股铜导线，压接后导线拉脱力满足低压电器相关标准要求，不会因柜内振动、温度变化出现松脱问题。壳体侧面设置有散热槽孔，槽孔方向为垂直走向，可利用柜内空气自然对流带走器件内部功率元件的发热量，避免长期工作时内部积热导致的元件老化加速问题，槽孔的宽度设计可防止常规螺丝刀等金属异物误插入内部，满足IP20的防护等级要求，适配柜内安装的使用环境。

　　建模过程中对内部结构做了合理的简化还原，保留了旋钮的转动限位结构、导轨卡扣的弹性形变空间、接线端子的压接行程，在做虚拟装配验证时可模拟实际安装时的卡扣装配力度、旋钮转动阻尼、接线螺钉的拧入深度，可直接用于配电柜的布局干涉检查、安装空间预留核算，也可作为电气教学场景的演示模型，帮助初学者理解过欠压保护继电器的结构组成与接线逻辑。在实际选型适配时，可直接参照该模型的外形尺寸预留柜内安装空间，模型的安装孔位、导轨配合尺寸、接线端位置都与实物保持一致，无需额外测量实物即可完成柜内布局的三维排布，减少现场安装时的尺寸适配问题。

　　器件的功能逻辑上，过压保护阈值可在常规220V回路的240V-300V区间调整，欠压阈值可在140V-200V区间调整，动作延时可设置0.1-10秒的范围，可避开电机启动、大容量负载投入时的短时电压跌落误动作，复位延时可设置1-300秒，避免电压恢复瞬间的反复跳断对后端负载造成冲击，输出触点采用无源常开常闭设计，可直接适配交流接触器的线圈回路，无需额外加装中间继电器即可完成控制回路的搭建，大幅简化柜内接线复杂度。
