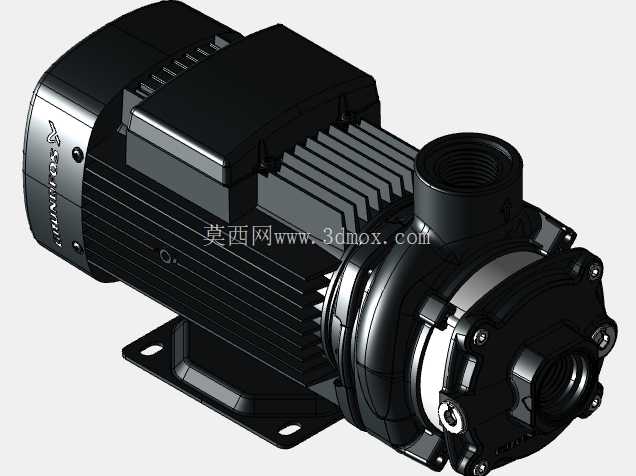

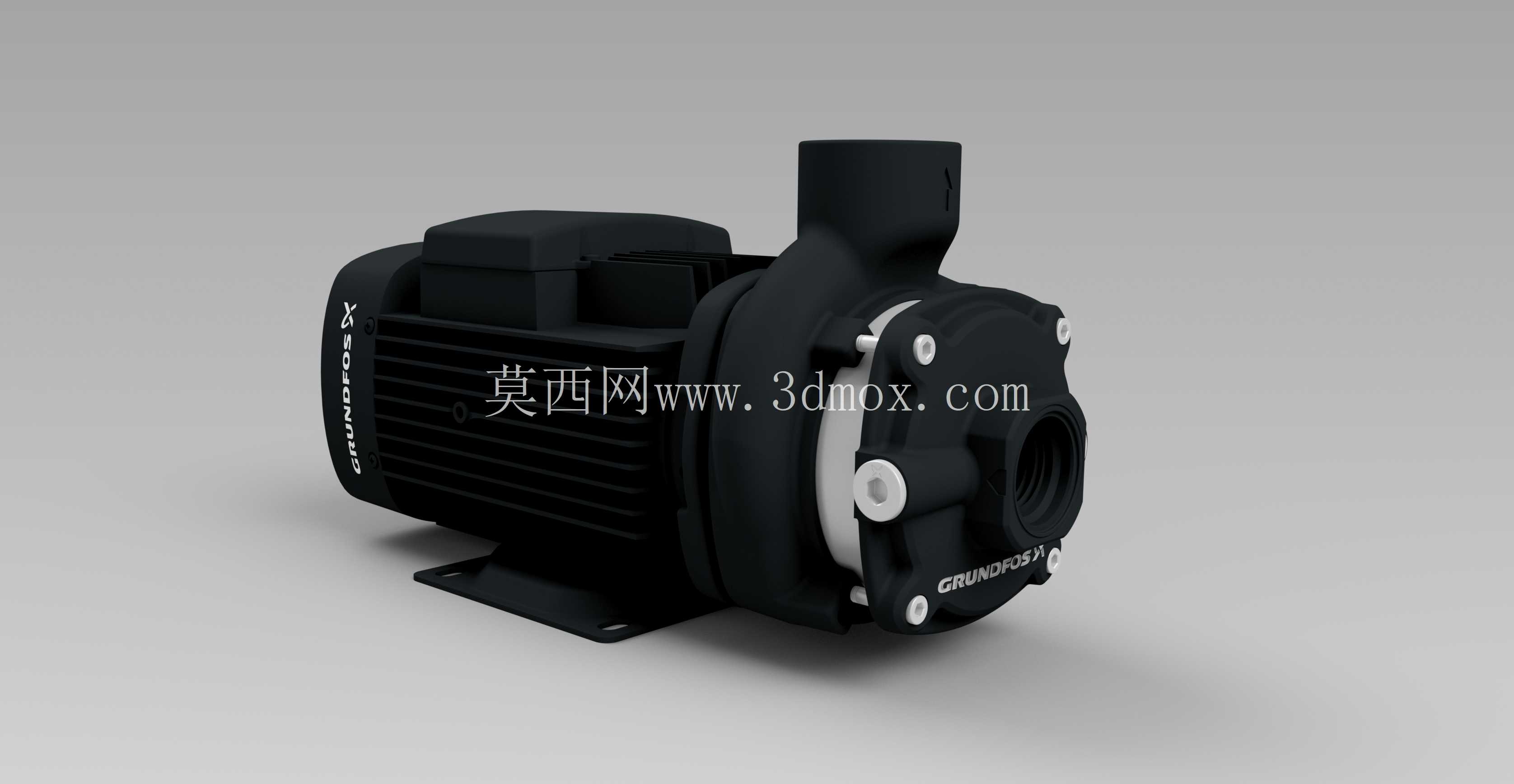

紧凑型卧式多级离心泵CM10-2结构模型

在商用建筑供水、工业循环水系统、小型工艺流体输送场景中，卧式多级离心泵的选型往往需要兼顾安装空间、运行稳定性与水力性能，CM10-2这类紧凑型卧式多级离心泵的三维结构还原，能为设备集成、管路布局设计提供精准的空间参考。从实际工程应用来看，这类泵常被用于高层楼宇二次供水增压、暖通空调循环水输送、工业设备冷却循环供水、小型水处理系统加压等场景，相比立式多级泵，卧式结构的重心更低，运行时的振动幅度更小，对安装基础的承重要求更宽松，适合安装在空间高度受限的设备层、车间侧边机位或者集成式供水机组内部。

从结构设计思路来看，这款泵采用电机与泵体同轴直联的布局，取消了传统联轴器连接的冗余结构，大幅缩短了整机的轴向长度，电机端的散热筋沿轴向均匀排布，在保证电机壳体结构强度的同时，最大化增加了散热接触面积，即使在长时间连续运行的工况下，也能通过空气自然对流带走电机绕组产生的热量，避免过热降效。泵体的进出口采用同轴水平布局？不对，看模型结构进水口与出水口呈垂直分布？哦不对，模型上出水口在泵体顶部轴向垂直方向，进水口在泵体前端轴向水平位置，这种管路接口布局能适配现场常见的侧进上出管路走向，减少管路弯头的使用数量，降低管路沿程阻力损失。泵头部分的紧固螺栓沿圆周均匀分布，能将泵壳的密封面压力均匀分散，避免局部应力集中导致的密封渗漏问题，泵脚与电机底座采用一体化铸造的安装支座，安装孔位的位置公差经过严格校核，能保证整机安装时的水平度，减少运行时的轴系不对中风险。

从安装边界尺寸来看，整机的轴向总长度控制在紧凑范围内，底座的安装孔距适配常规的型钢支架安装尺寸，泵体的最大径向尺寸不超过电机外壳的最大外径，在做设备布局时，预留的侧边检修空间不需要额外放大，日常维护时只需要拆开泵头端的紧固螺栓，就能抽出叶轮级组进行检修或者易损件更换，不需要拆解电机与管路连接，大幅降低后期运维的工作量。叶轮部分采用多级离心式结构，每一级叶轮的流道都经过水力优化，能在较小的叶轮直径下实现较高的扬程输出，相比单级离心泵，相同扬程参数下的叶轮直径更小，整机运行的噪音更低，适合对噪音控制有要求的商用建筑内安装使用。机械密封位置设计有独立的密封腔，能保证运行时密封面始终处于流体浸润状态，避免干磨导致的密封失效，延长密封件的使用寿命。

在做三维建模还原的时候，需要重点关注电机轴与泵轴的同轴度配合公差，泵壳内部各级导叶的定位止口尺寸，还有安装底座的平面度要求，这些尺寸细节直接影响到后续模型用于装配校核、管路干涉检查时的准确性。比如在集成式供水设备的设计中，将这款泵的三维模型导入装配环境后，可以直接对接管路模型，提前检查管路与泵体散热筋、接线盒位置的干涉情况，避免现场安装时出现管路切割返工的问题。另外，泵体的接线盒位置设置在电机侧上方，不会遮挡进出口管路的安装操作空间，接线口的朝向可以根据现场布线需求调整，适配不同方向的线缆走线。从实际运行的功能特性来看，这款泵的水力部件采用耐腐蚀材质设计，能输送常温清水或者物理化学性质类似于水的流体，不适合输送含有硬质颗粒或者强腐蚀性的流体，在选型应用时需要注意流体介质的适配性。泵体的排气螺塞设置在泵头最高位置，首次开机前可以通过这个螺塞排净泵腔内的空气，避免气缚现象导致的泵不出水问题，底部的放水螺塞可以在冬季停机时排净泵腔内的存水，防止冻裂泵壳。
