导轨式Finder步进继电器三维结构

　　这款导轨安装式步进继电器，是低压配电与工业控制回路里常用的脉冲触发型控制元件，日常在楼宇照明回路、小型设备启停控制、多工位信号切换场景里出镜率极高，和常规保持型继电器不同，它不需要持续给线圈供电就能保持触点通断状态，靠脉冲触发信号就能完成状态切换，能大幅降低控制回路的长期功耗，也减少了线圈长期带电带来的发热老化问题。

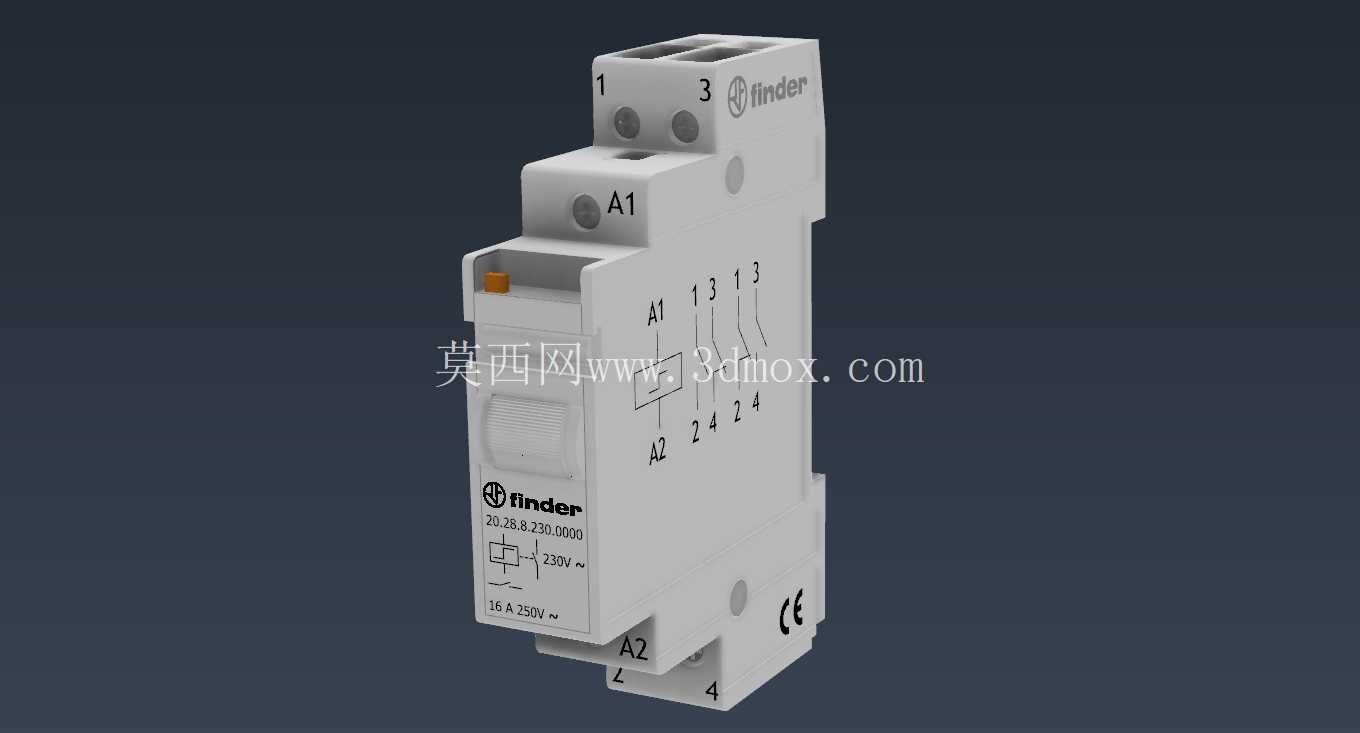

　　从结构设计来看，整体采用标准DIN导轨安装的模数化壳体，宽度对应1个标准模数单元，刚好适配常规配电箱的导轨安装位，壳体侧面预留了标准的导轨卡扣结构，安装时只需要对准导轨卡入即可，不需要额外的固定件，拆卸时用一字螺丝刀撬动底部卡扣就能快速取下，完全匹配现有低压配电柜体的安装规范，不会和相邻的断路器、端子排等元件产生安装干涉。壳体正面印刷了清晰的接线标识，线圈接线端A1、A2分别布置在壳体上下两端的接线位，主回路触点的进线端1、3和出线端2、4也对应排布在同侧，接线时走线可以顺着柜体上下走线槽排布，不会出现线缆交叉弯折的问题，每个接线端子都采用带压线板的螺丝紧固结构，能适配1.5-6平方毫米的多股铜芯线，压接时不会出现线芯散股、压接不牢的问题。

　　功能层面，这款步进继电器采用脉冲触发逻辑，每给线圈发送一个有效触发脉冲，触点状态就会翻转一次，也就是第一次触发触点闭合，第二次触发触点断开，循环往复，这种特性非常适合用于单按钮控制的启停回路，比如走廊照明、厂房区域照明的单键开关控制，相比传统的双按钮启停回路，能节省一半的控制线缆和按钮点位，也简化了PLC或者继电器控制回路的逻辑编程量。触点部分采用16A额定电流的银合金触点，能适配常规的阻性负载和小容量感性负载，触点间的电气间隙满足低压电器的安全规范，爬电距离也符合工业环境的使用要求，不会因为柜内积尘、潮湿出现拉弧短路的问题。壳体上的状态指示滑块能直观显示当前触点的通断状态，在柜内检修时不需要万用表测量就能快速判断回路状态，提升了现场运维的效率。

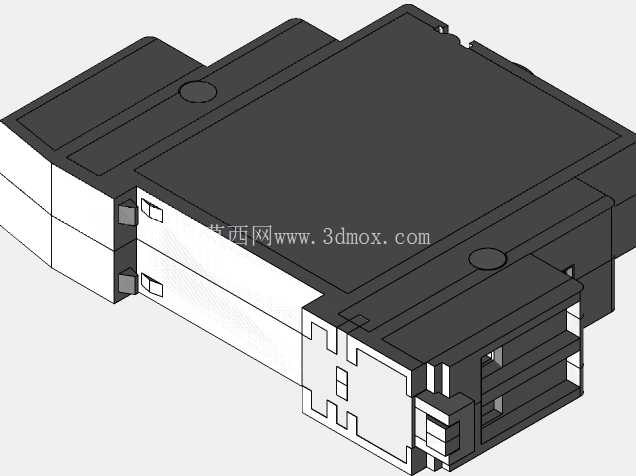

　　建模过程中，重点还原了壳体的卡扣配合结构、接线端子的内部腔体、触点动作的指示滑块细节，还有壳体表面的印刷标识、认证标识的位置都和实物保持一致，安装尺寸完全按照实物的导轨安装位、接线孔位、相邻元件避让距离做了1:1还原，在做配电柜体三维布局时，可以直接导入这个模型做干涉检查，提前验证柜内排布的合理性，避免实际装配时出现元件装不上、接线空间不足的问题。壳体的散热槽结构也做了细节还原，对应线圈长期工作时的散热通道，在做柜内热仿真分析时，也能准确还原元件的散热边界。另外，模型也还原了产品的手动测试拨杆结构，在现场调试时，可以通过这个拨杆手动强制切换触点状态，不需要给线圈发送触发信号就能测试后端回路的通断，这个结构的位置和操作行程都和实物一致，方便做操作空间的模拟验证，避免柜门关上之后拨杆被门板挡住无法操作。

　　在实际选型应用中，这类步进继电器常和小型断路器、端子排、时间继电器配合使用，安装在照明配电箱、小型设备控制箱内，因为其模数化的外形尺寸，能和现有低压配电元件完美兼容，不需要额外定制安装板。建模时也充分考虑了不同设计场景的使用需求，模型的装配层级清晰，壳体、端子、内部线圈支架、触点组件都做了独立的零件划分，方便设计人员根据需要做剖视展示、结构修改，或者提取安装尺寸做开孔图、排布图的设计参考。
