工程机械反铲挖掘工作臂结构设计

　　反铲工作装置是中小型液压挖掘机应用占比最高的作业单元，适配停机面以下的土方开挖、沟槽修整、基坑清底、散料装卸等多类作业场景，在市政管网施工、房建基础开挖、农田水利修整、小型矿山剥离等工况中承担核心作业功能，相比正铲装置更适配低于机身站位的作业面，作业时斗齿朝向机身方向切削土体，切削阻力传递路径更短，作业稳定性更优。

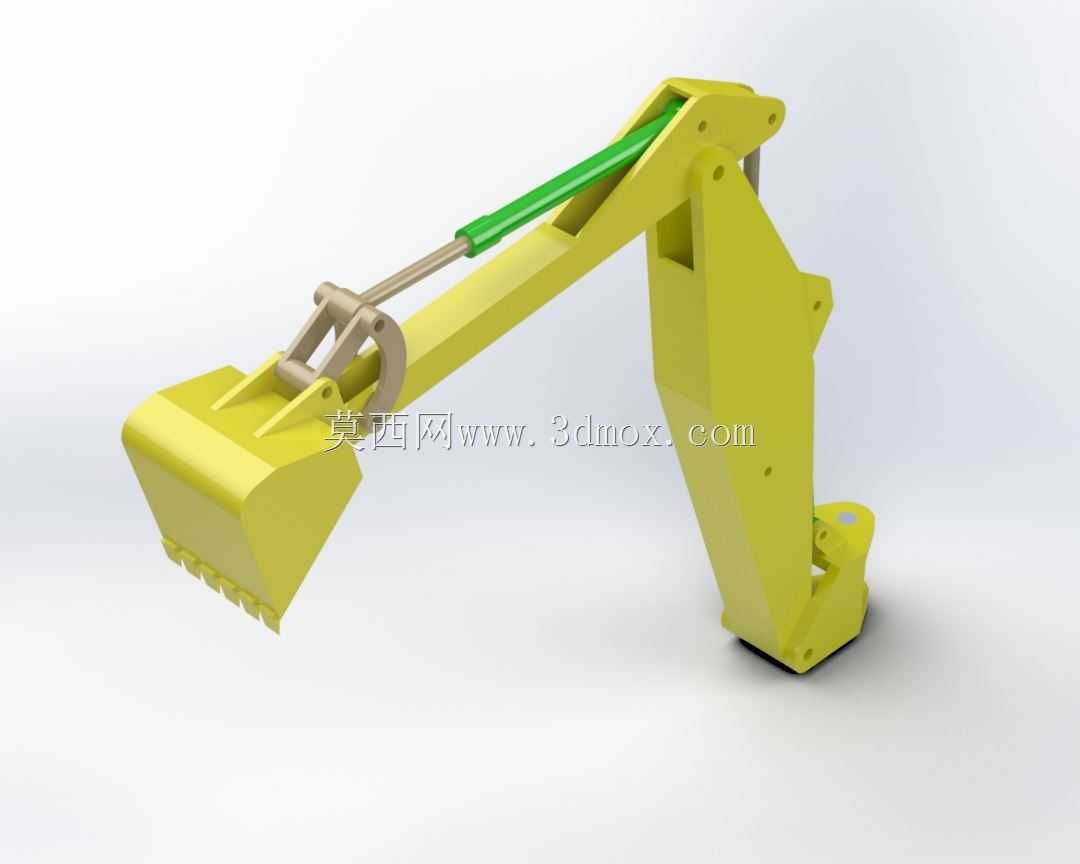

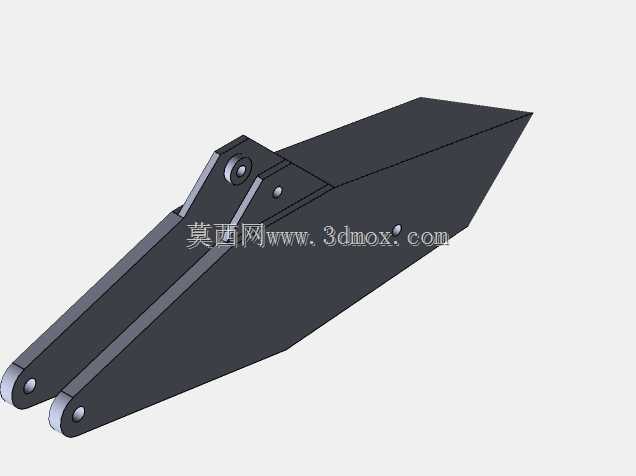

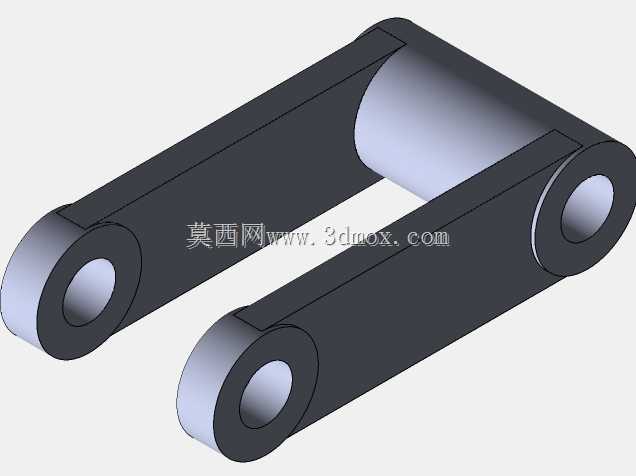

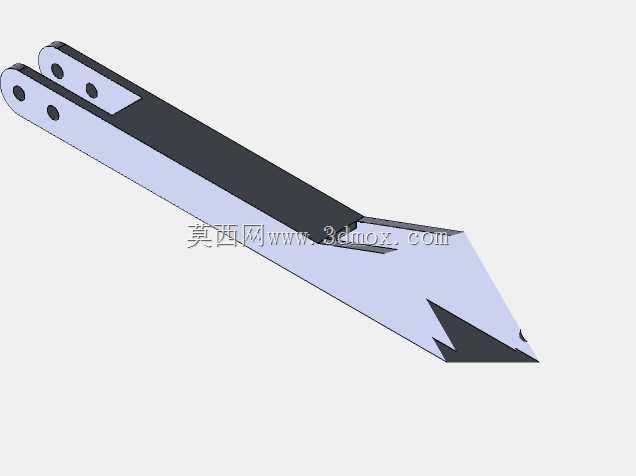

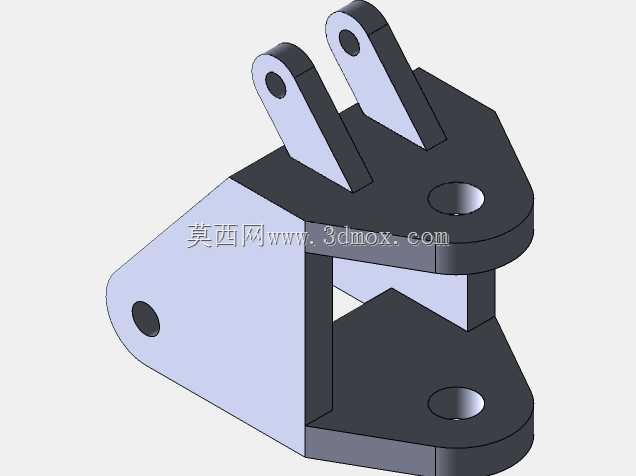

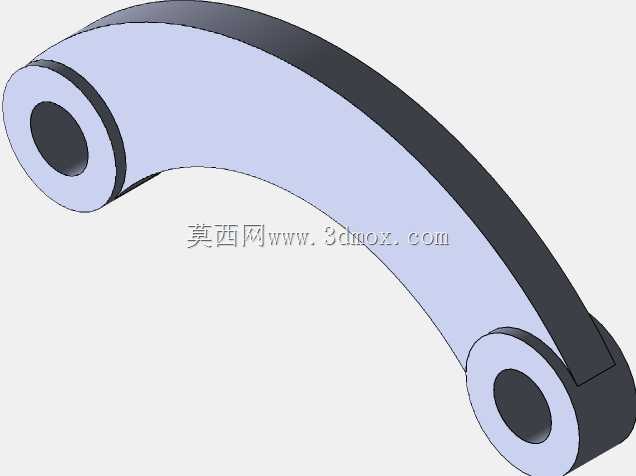

　　这套反铲结构采用弯动臂配整体式斗杆的经典布局，动臂采用变截面箱型焊接结构，截面高度从根部铰接点向斗杆连接端逐步收窄，在保证抗弯抗扭刚度的前提下控制整体自重，避免前端工作装置过重导致整机尾部配重匹配压力过大；动臂上预留的液压油缸铰接座采用加厚镶套结构，铰接孔内设计有润滑脂注油通道，可在日常维保中直接加注润滑脂降低销轴磨损，延长铰接副使用寿命。斗杆采用直型箱型结构，相比弯斗杆更适配浅表层开挖与散料转运工况，斗杆与铲斗的连接端设计有双摇臂铰接位，配套的摇臂与连杆组成的四杆机构可放大铲斗的翻转角度，保证挖掘到极限位置时斗内物料能完全卸净，不会出现粘斗残留的问题。

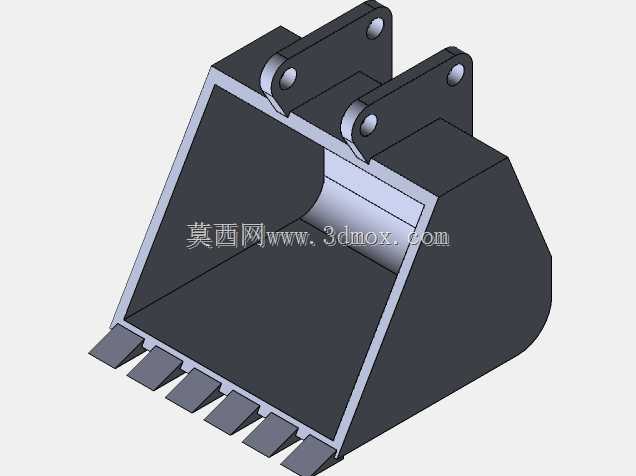

　　铲斗部分采用耐磨钢板焊接成型，斗唇位置设计有分体式斗齿安装座，可根据作业物料硬度更换不同形制的斗齿，开挖硬质黏土、风化岩时换用尖锥斗齿提升切削穿透力，装卸松散沙土、碎石时换用宽型平斗齿增大接触面积降低作业阻力；铲斗侧壁设计有加强筋板，避免偏载挖掘时侧壁出现变形开裂，斗底的圆弧过渡面经过曲率优化，物料沿斗壁滑动的阻力更小，卸料时的流畅度更高。

　　设计过程中优先验证了各铰接点的运动干涉边界，动臂举升到最高位置时，斗杆完全回收、铲斗处于最大收斗角度的状态下，各结构件之间预留有足够的安全间隙，不会出现结构件磕碰液压管路的问题；动臂下放到最大挖掘深度位置时，斗杆完全伸出、铲斗处于最大挖掘角度，此时铲斗斗齿尖的挖掘深度覆盖常规小型挖掘机的作业范围，可满足1.5米到3米深度的沟槽开挖需求，同时该姿态下整机的前倾稳定性经过重心核算，不会出现作业倾翻风险。安装边界方面，动臂根部的铰接孔间距、销轴直径匹配常规6吨级小型液压挖掘机的上车架连接位，无需额外改动机身结构即可完成换装，各液压油缸的铰接点位置也与同吨位机型的液压系统行程参数匹配，油缸伸缩到极限位置时刚好对应工作装置的极限作业姿态，不会出现油缸过拉或者行程浪费的问题。

　　结构细节上，所有铰接销轴都设计有轴向定位挡板与防松螺栓，避免作业过程中销轴窜动脱出；液压管路的固定座沿动臂、斗杆的侧面布置，管路走向避开了结构件的相对运动轨迹，作业过程中不会出现管路被挤压、摩擦破损的问题；整体涂装采用工程机械通用的警示黄配色，作业时的辨识度更高，可降低施工现场碰撞风险。这套结构在设计时兼顾了作业性能与维保便利性，易损件都采用通用规格，现场维保更换时无需定制特殊配件，可有效降低设备的运维成本，适配多类小型工程的作业需求。
