工业空气预热管组集成管路结构设计

　　这套空气预热管组的三维结构，是针对工业锅炉尾部烟气余热回收场景开发的集成式换热管路单元，核心作用是将锅炉排出的低温烟气余热传导至进入炉膛的助燃空气，降低锅炉排烟热损失的同时提升入炉空气温度，强化炉膛内燃料的燃烧效率，常见于中小型燃煤、燃气工业锅炉的尾部烟道配套，也可适配烘干生产线的热风预热环节，替代传统分散式列管换热结构的零散安装痛点。

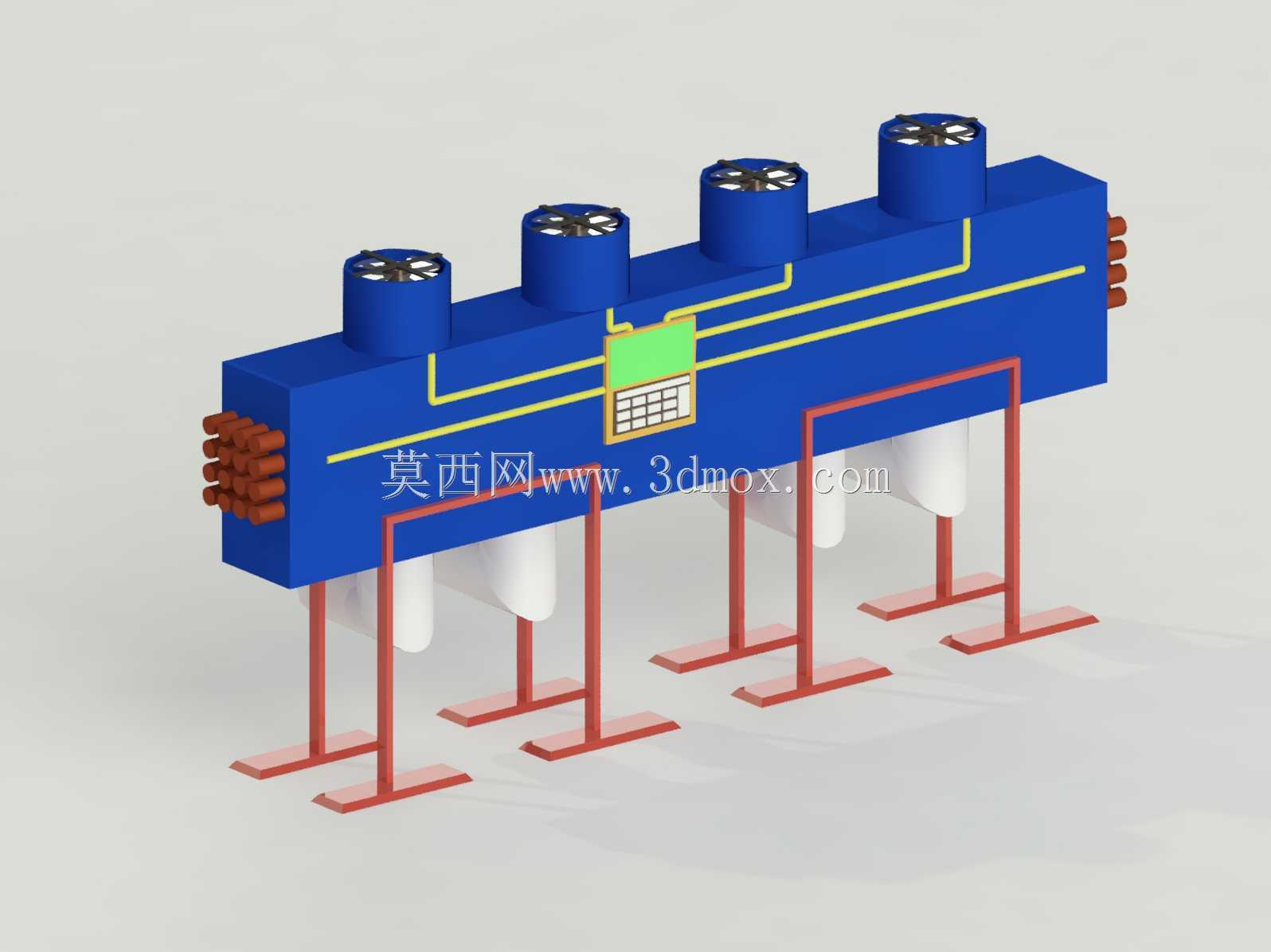

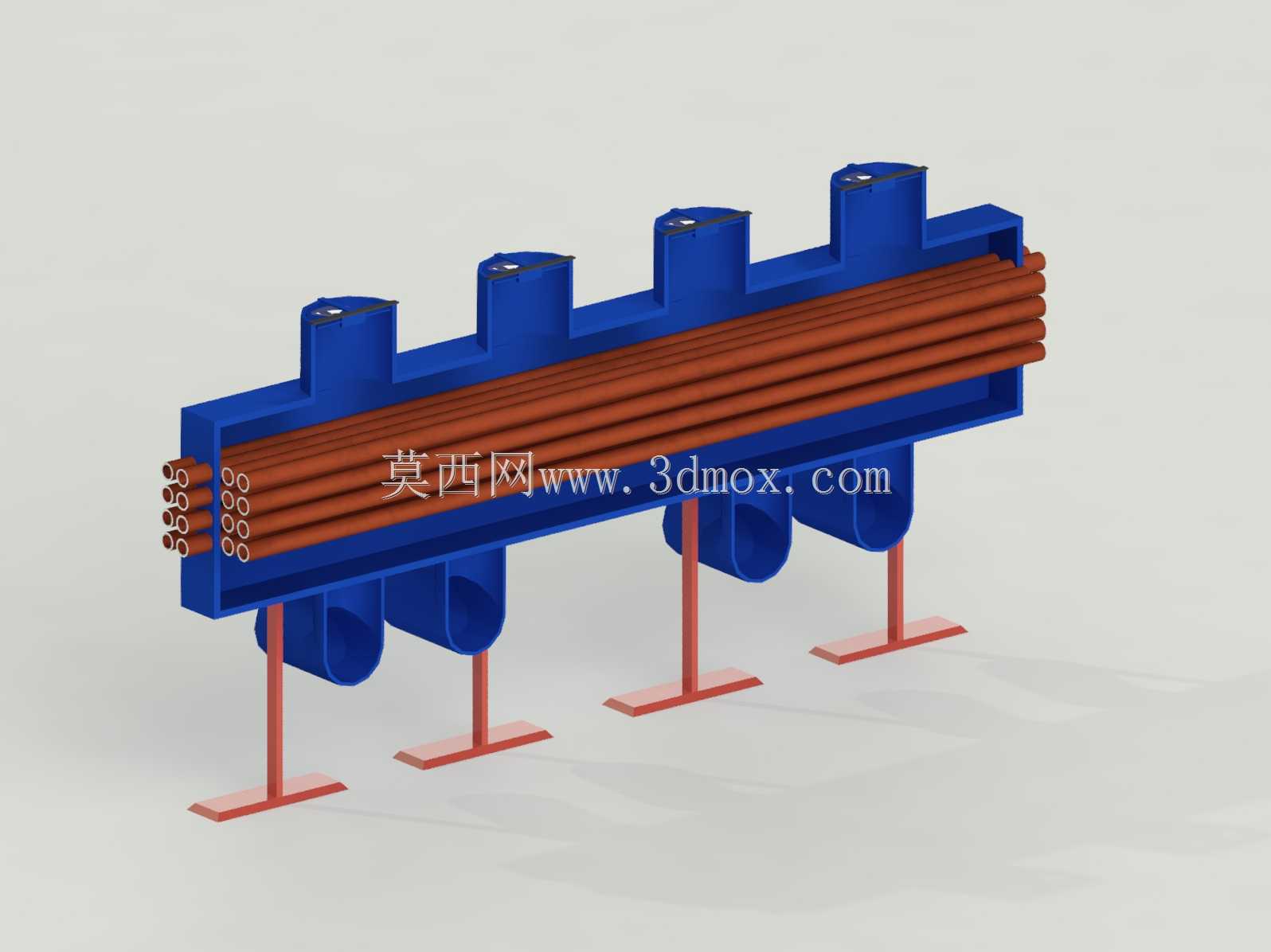

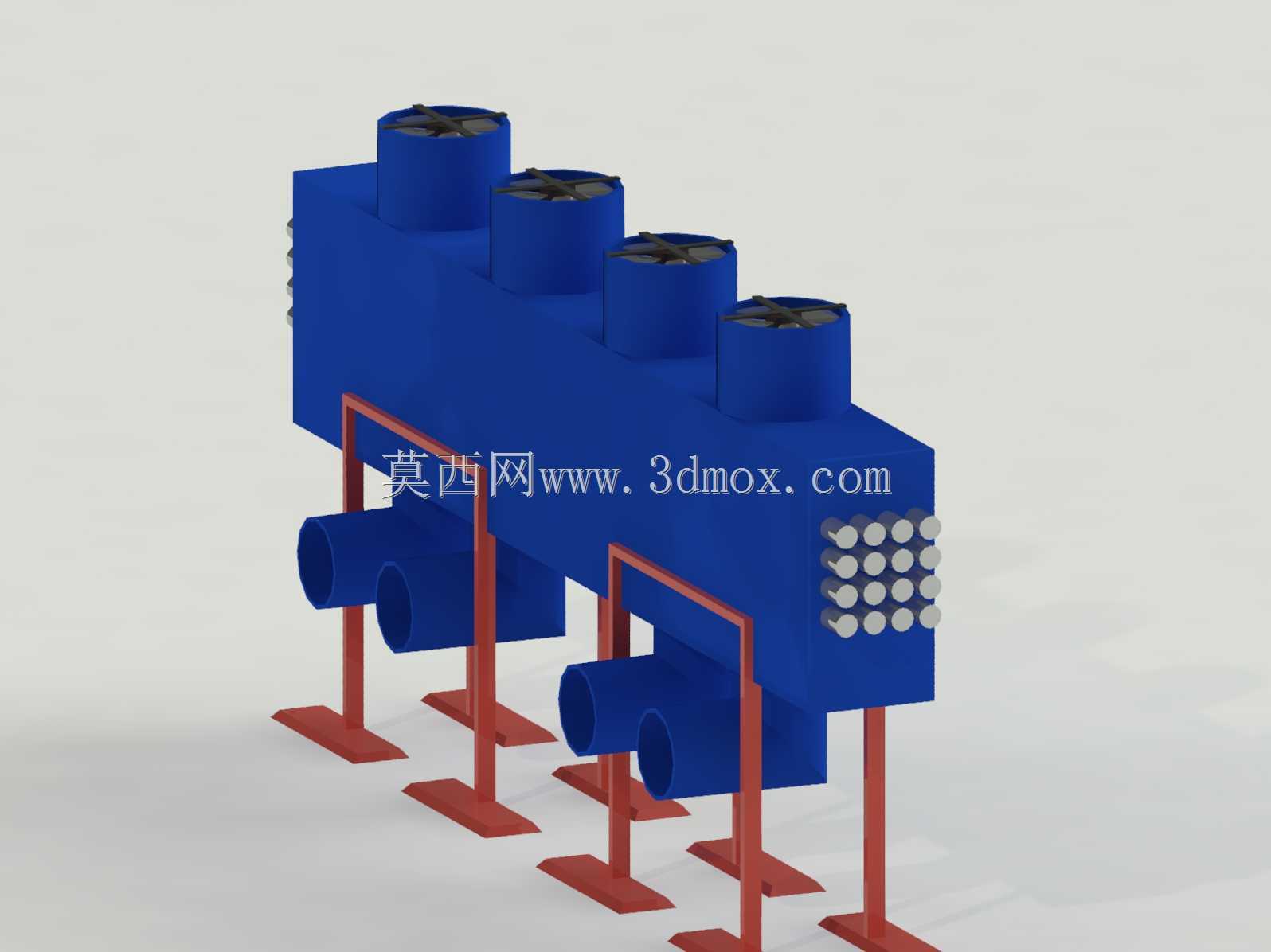

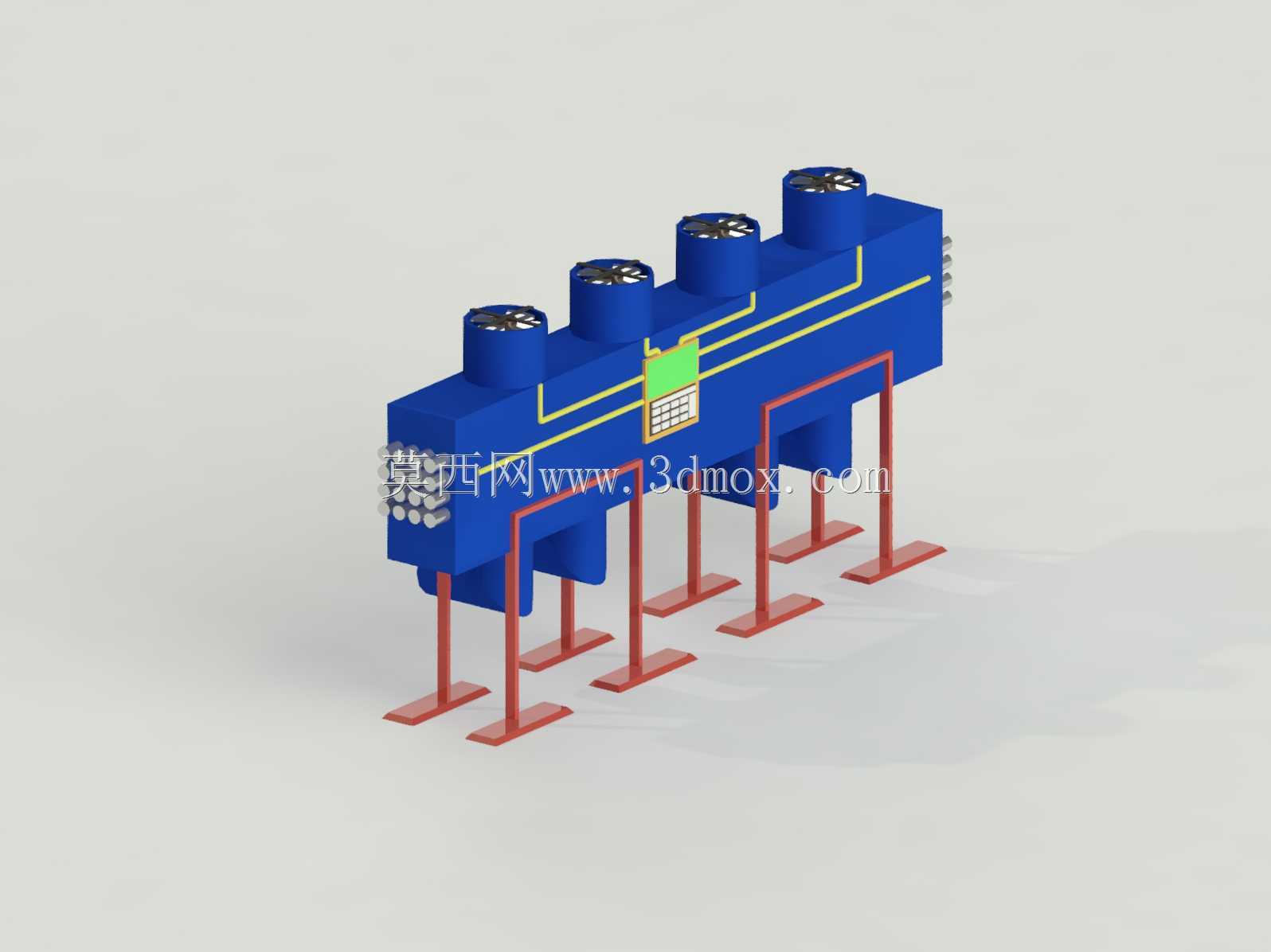

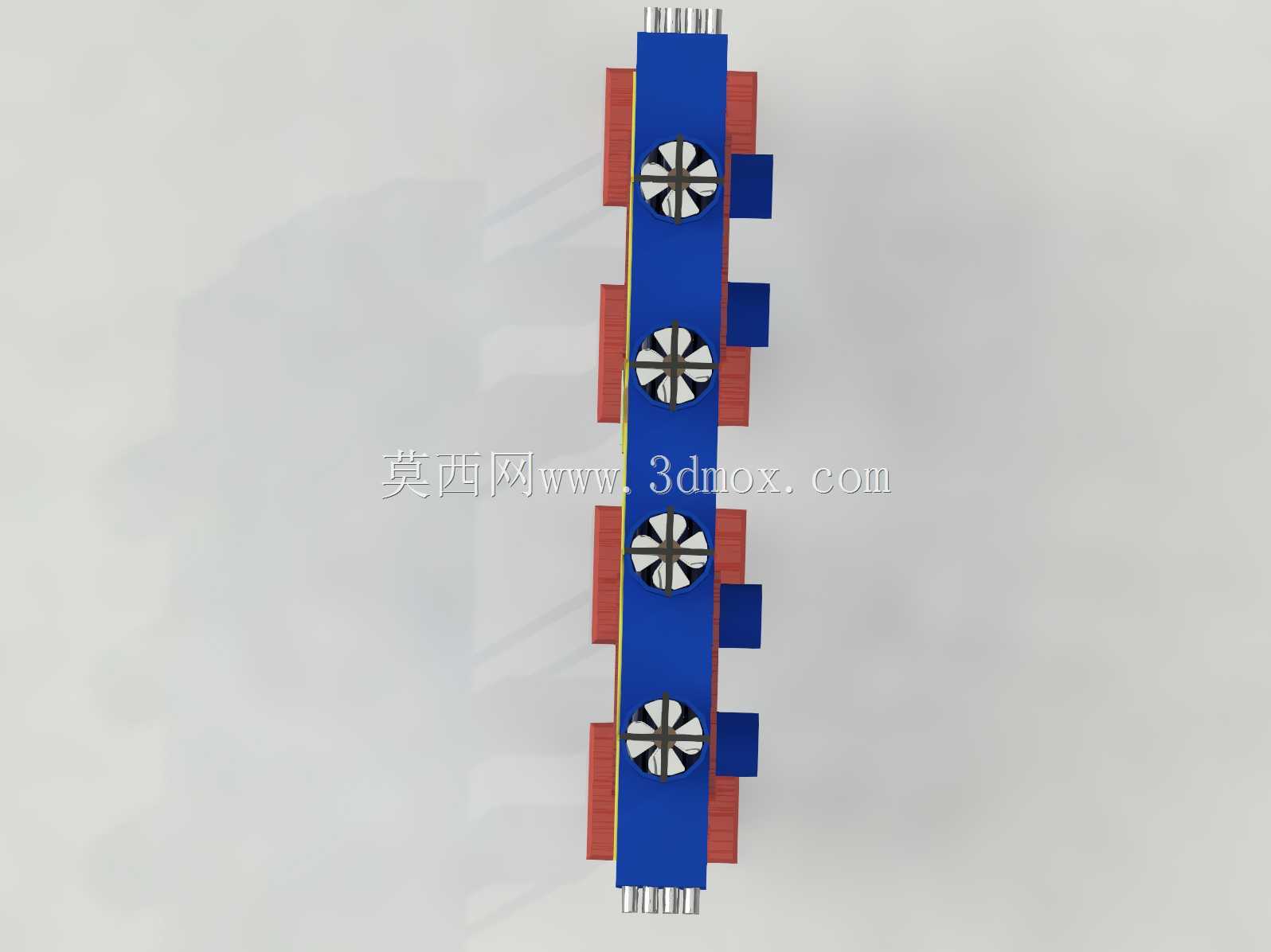

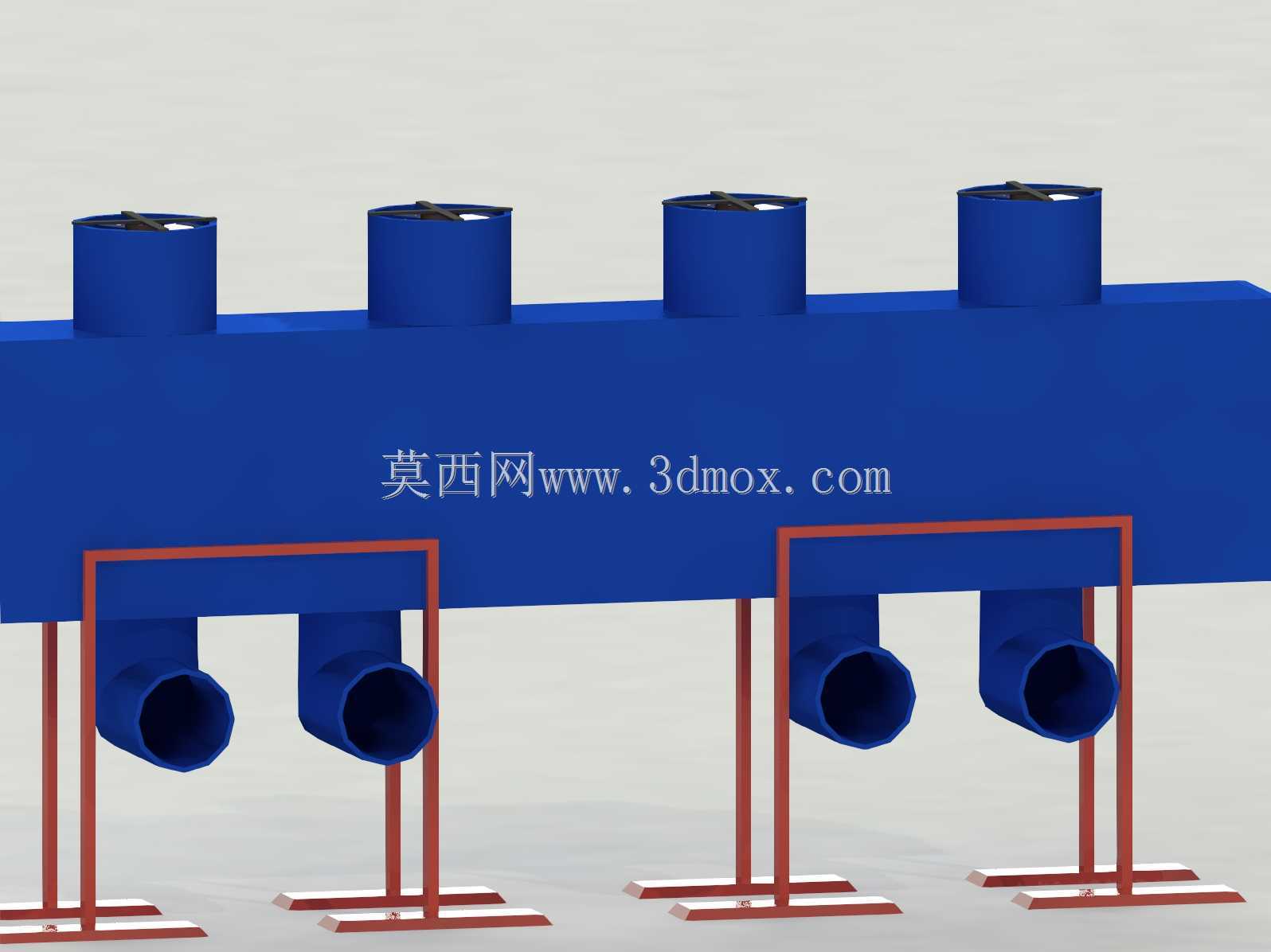

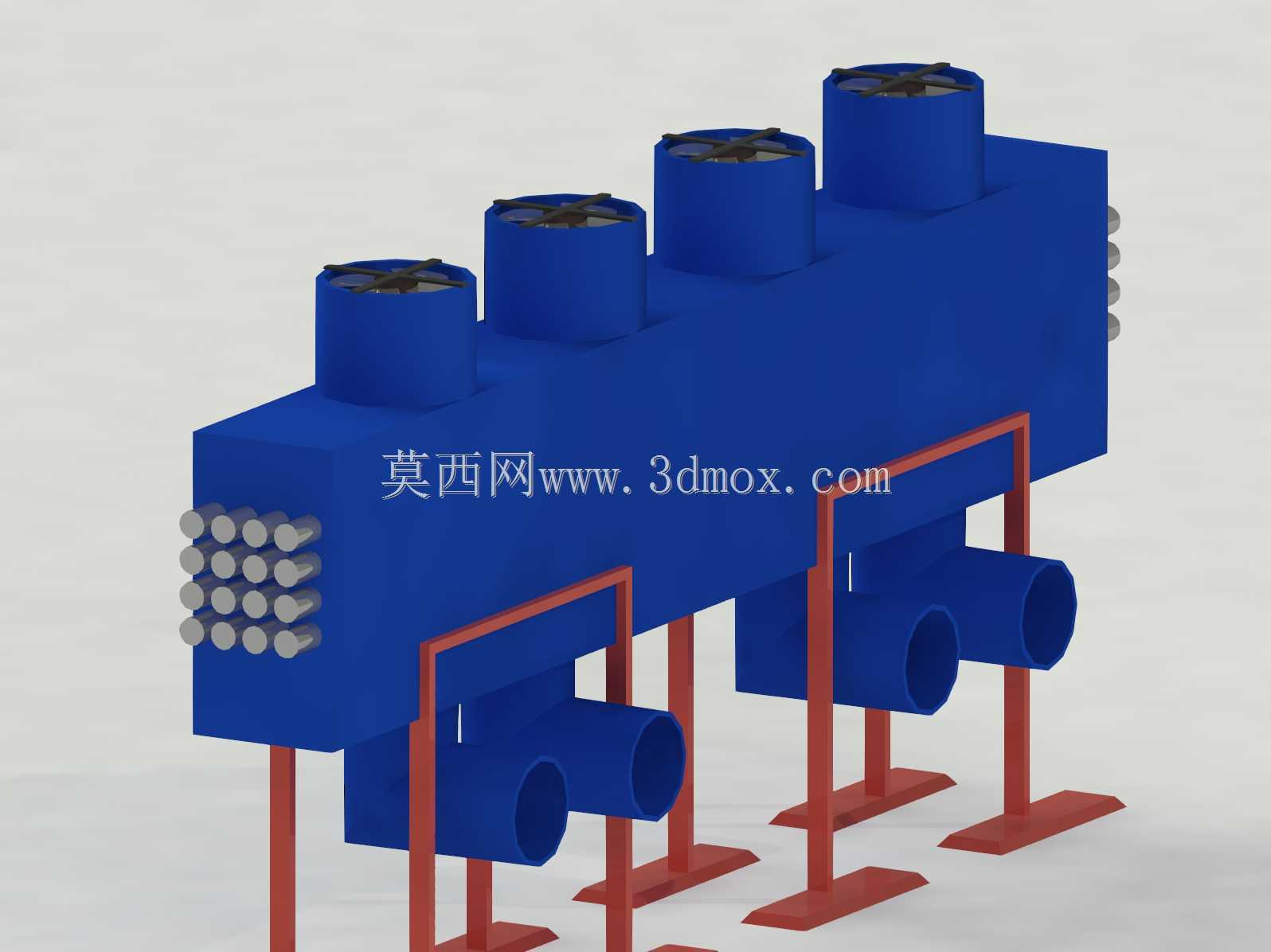

　　从结构设计逻辑来看，主体采用卧式长条形集箱母管作为核心载体，母管上方均匀布置四组竖向接口，用于对接上游来的热媒介质或待预热空气的输入管路，母管侧端面预留多组外螺纹快接接头，可根据现场管路走向灵活选择接入方向，无需额外加装转向弯头即可适配不同的现场布管需求。母管下方对应设置四组向下的支路接口，每组支路搭配独立的支撑脚结构，支撑脚采用折弯型钢焊接成型，底部带方形安装垫板，垫板上预留螺栓安装孔，可直接通过膨胀螺栓固定在设备基础平台或钢架支座上，安装时无需额外制作配套支架，减少现场施工的焊接工作量。

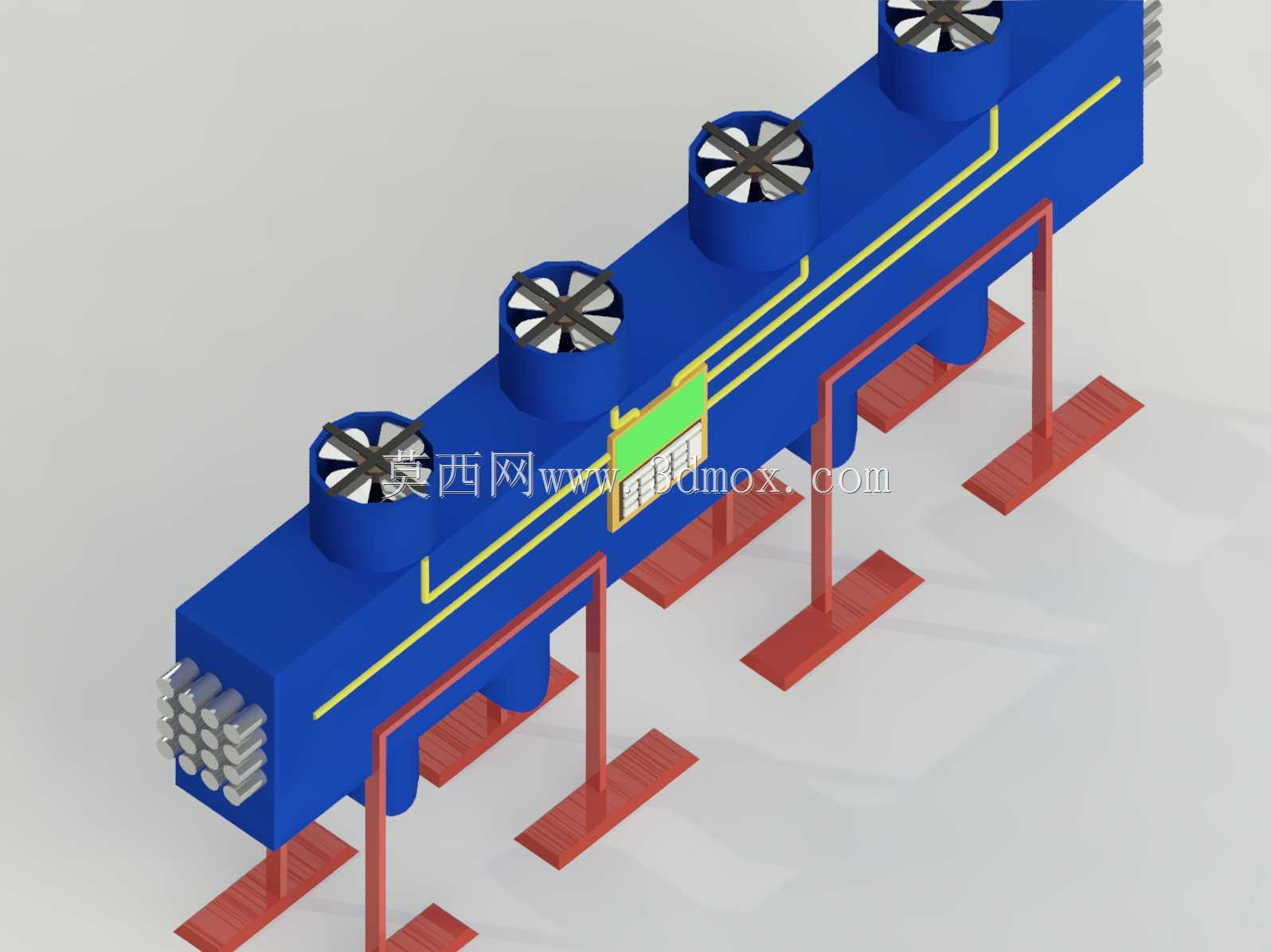

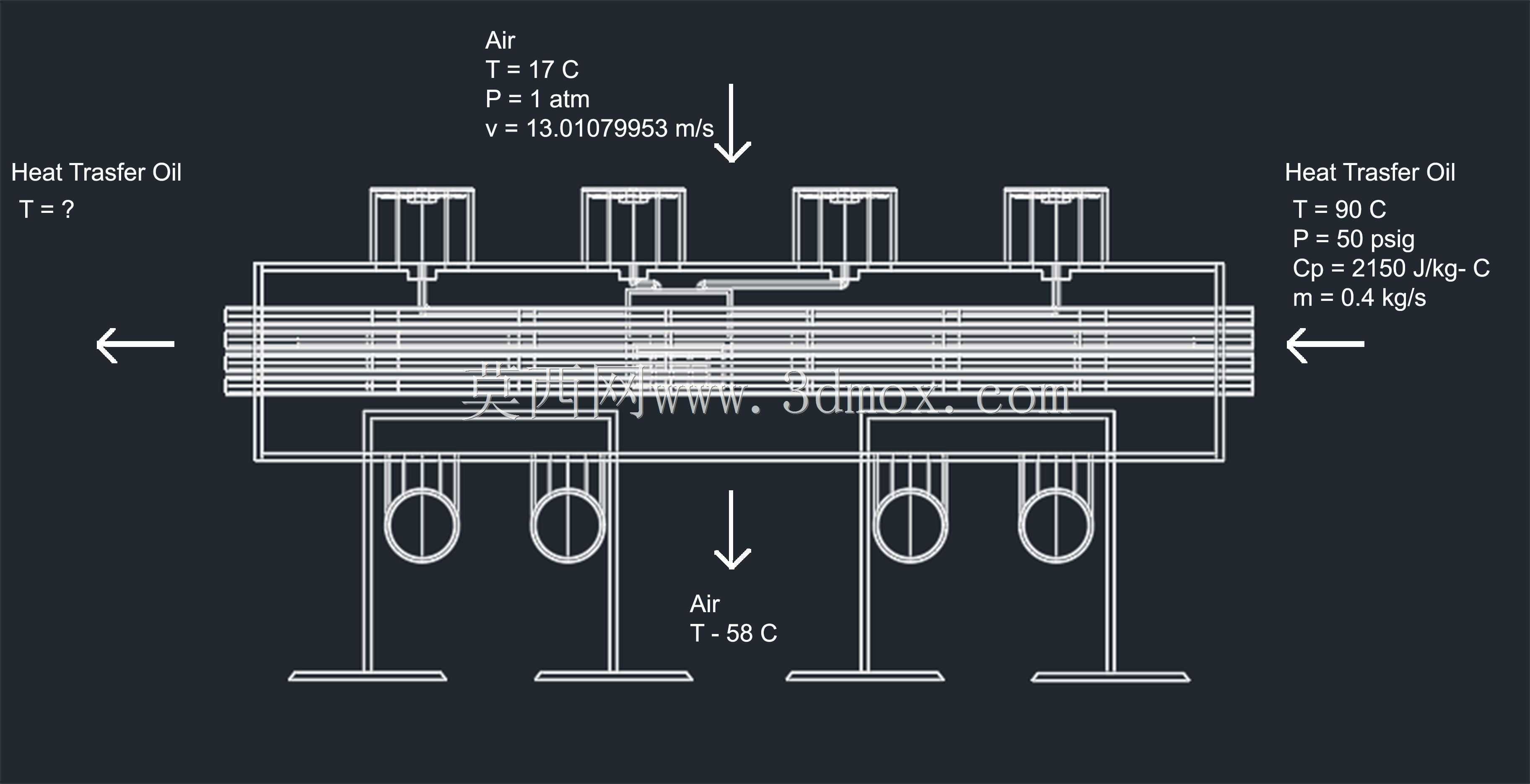

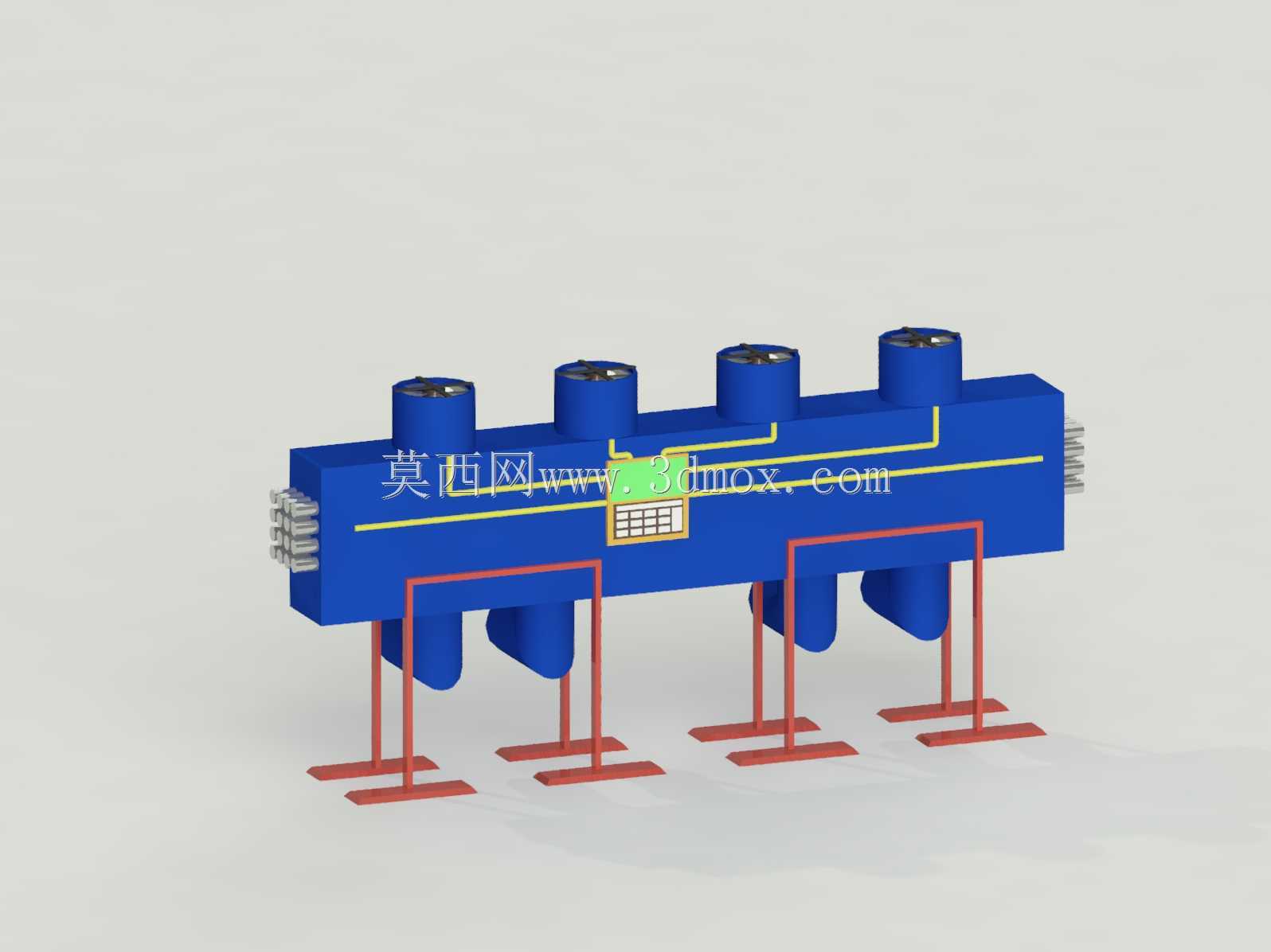

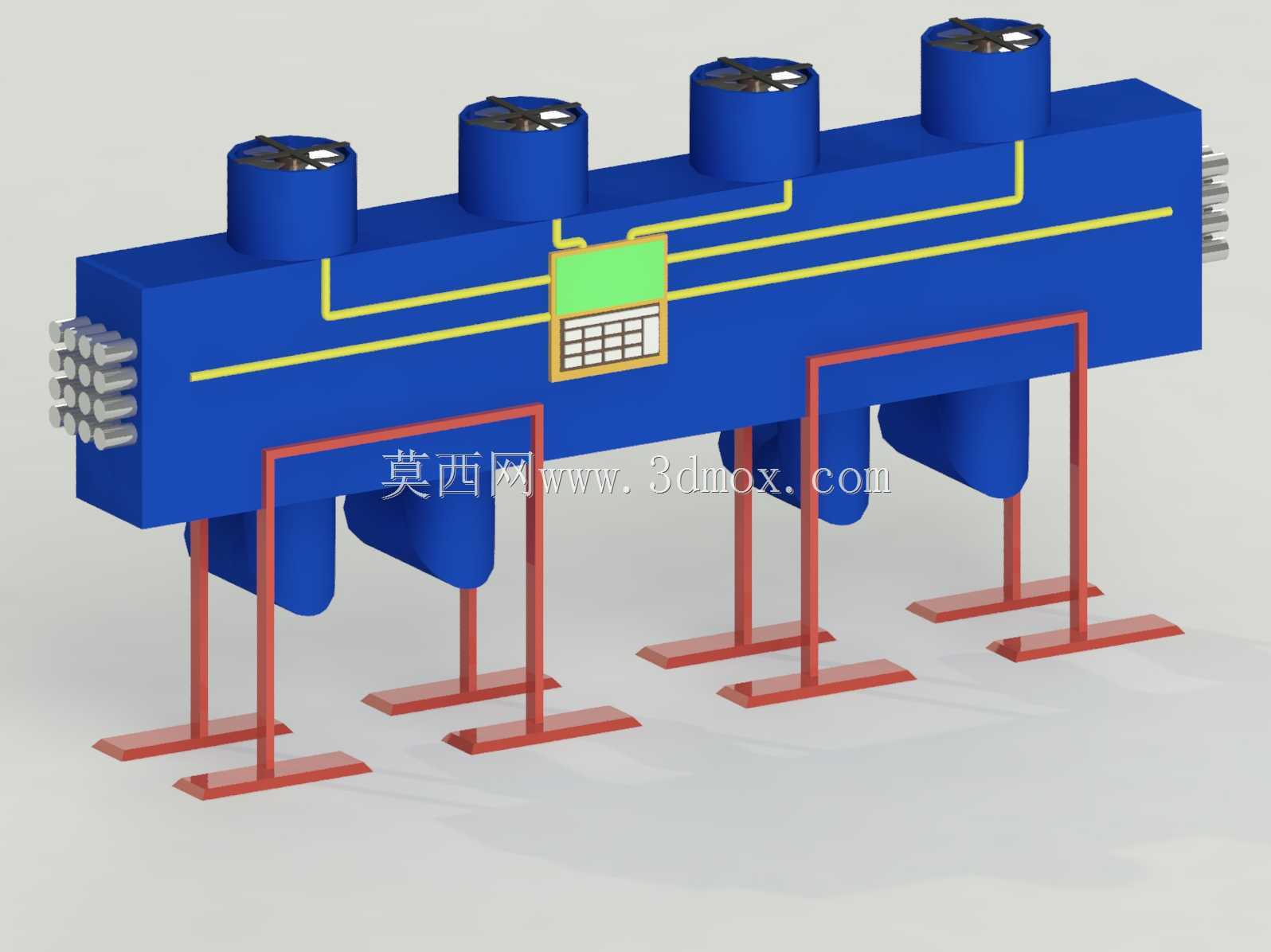

　　设计过程中重点考虑了管路的热膨胀补偿问题，母管与下方支路的连接位置预留了足够的柔性变形空间，避免设备运行时因介质温度变化产生的热应力拉扯焊缝，导致管路泄漏。母管表面的黄色标识线为介质流向标识，清晰标注了管内介质的流动方向，方便现场安装调试时快速核对管路走向，避免接反进出口影响换热效率。母管侧面预留的小型接线盒安装位，用于后续加装温度传感器、压力测点，可实时监测管组进出口的介质参数，对接设备的自控系统实现换热过程的动态调节。

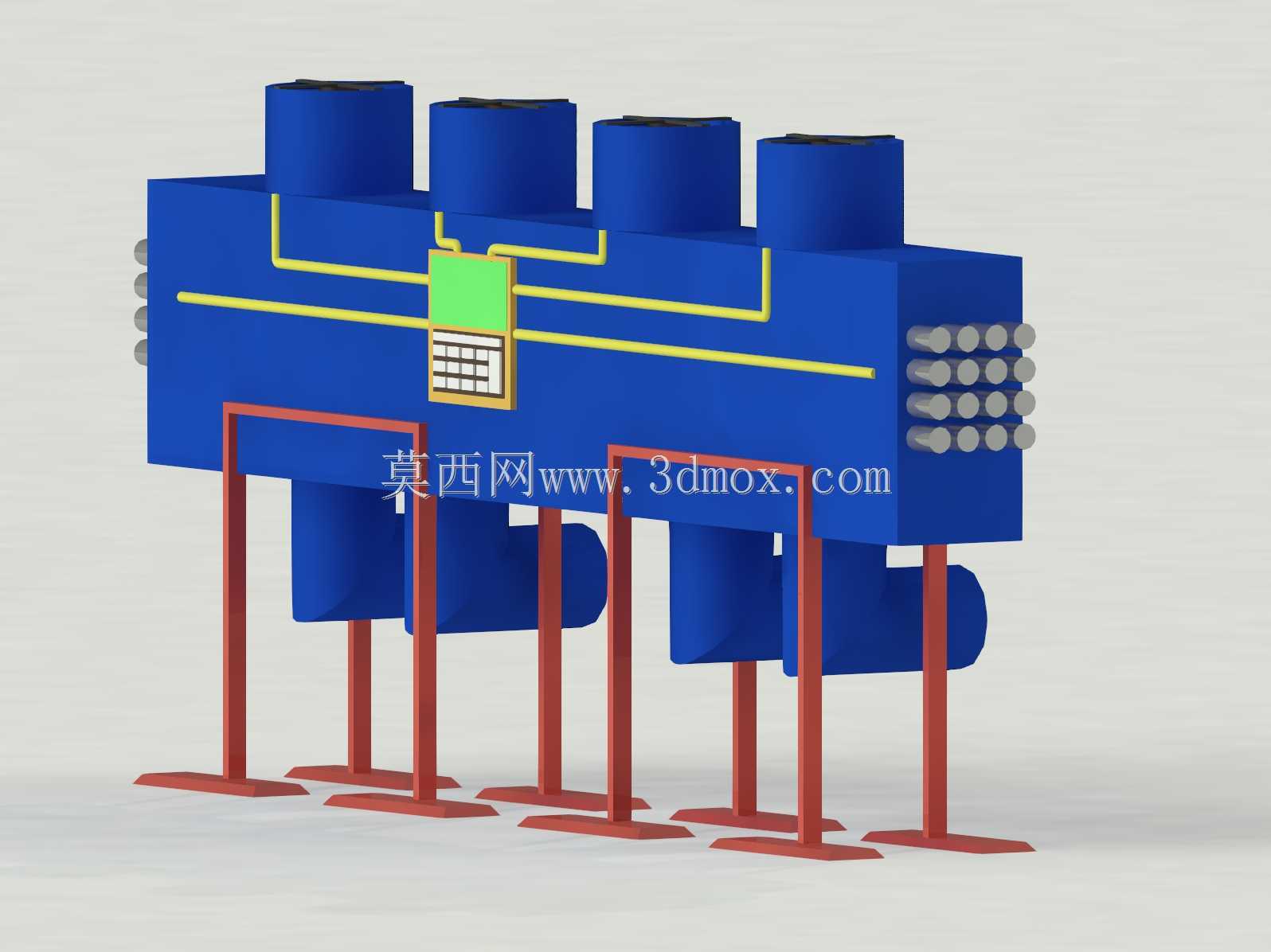

　　从安装边界尺寸来看，整套管路的横向总长度适配常规2-4吨工业锅炉的尾部烟道安装空间，竖向安装高度控制在常规钢架层间距离范围内，支撑脚的跨距经过载荷校核，可承受管组满水运行时的总重量，同时预留了足够的检修操作空间，日常维护时可直接在支撑脚之间的空隙操作，拆卸下方支路的排污堵头即可完成管内杂质清理，无需整体拆卸管组。

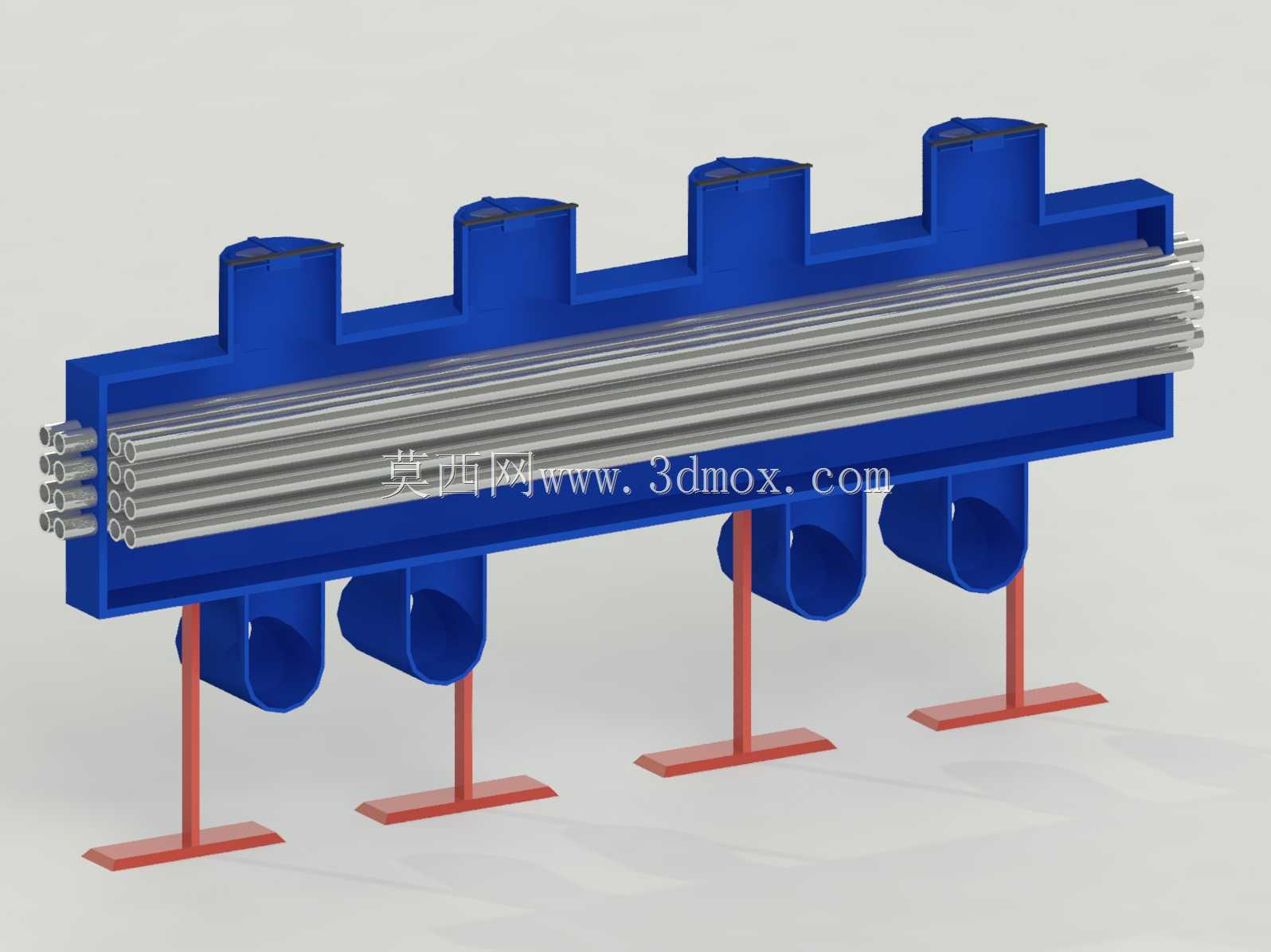

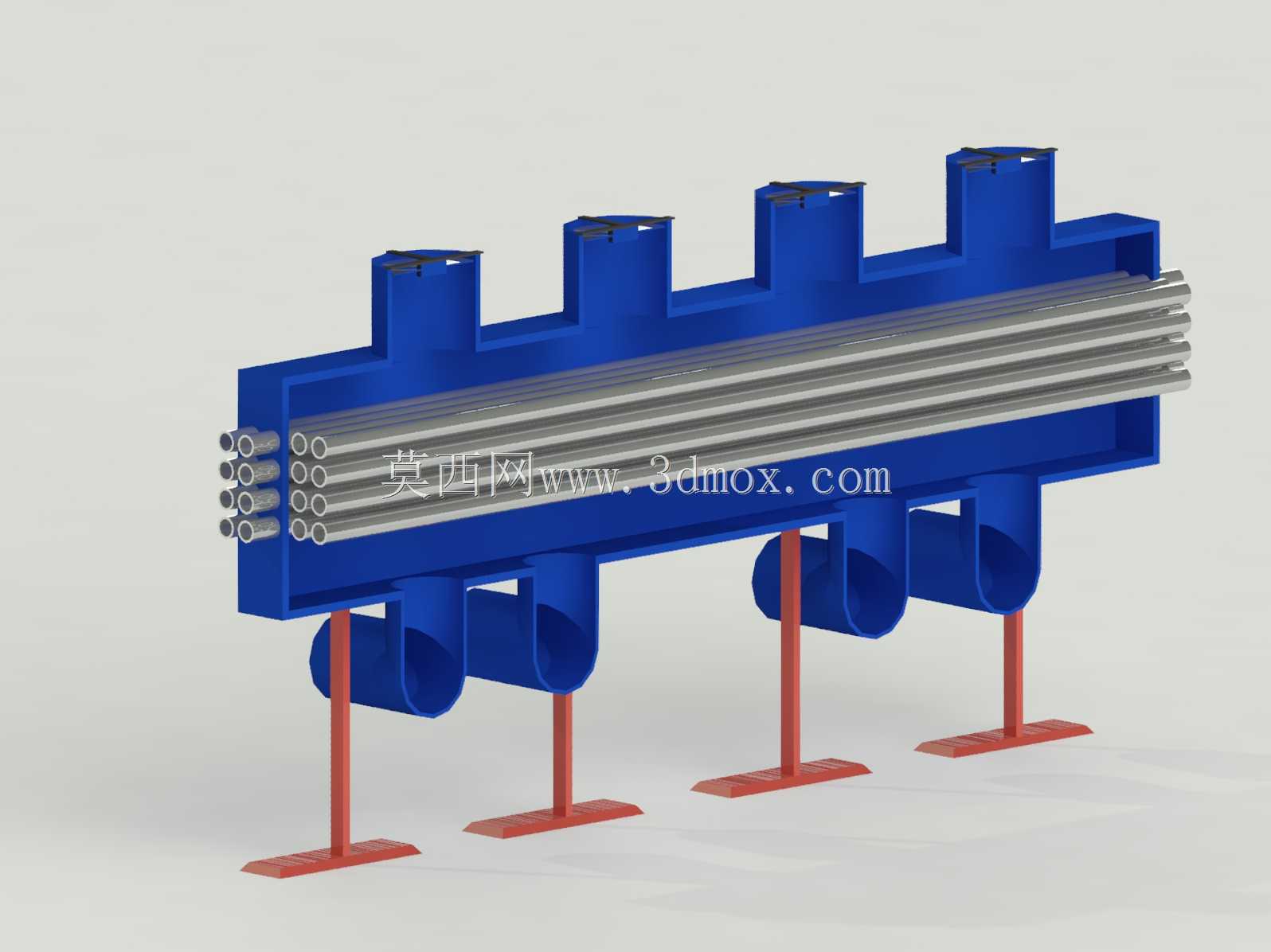

　　不同于传统单排列管换热器的零散结构，这套集成式管组将集箱、支路、支撑结构整合为一个整体模块，出厂前即可完成管路的压力试验与密封性检测，现场安装时仅需对接进出口主管道即可投入使用，大幅缩短现场安装周期。管路内部的流道经过优化设计，介质在母管内分配至各支路时流速均匀，避免出现局部流速过低导致的积灰、积液问题，延长设备的连续运行周期，减少日常维护的频次。针对含尘烟气的应用场景，下方支路的倾斜角度设计也考虑了粉尘的自然滑落，避免粉尘在管内堆积堵塞流道，影响换热效果。
