Solidworks设计的壁挂式电气控制外壳

　　这款壁挂式电气外壳主要面向工业现场低压电气元件的集成安装场景，常见于生产车间墙面挂载、小型设备旁侧就近安装、楼宇配电间支路控制等工况，用来容纳断路器、接线端子、小型继电器、信号采集模块这类电气元器件，为内部器件提供可靠的物理防护，隔绝现场粉尘、飞溅液体、意外触碰带来的安全隐患，同时规整内部走线，方便后期运维人员检修操作。

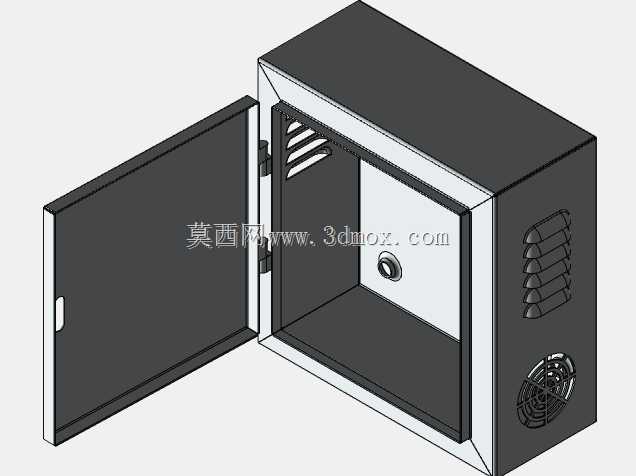

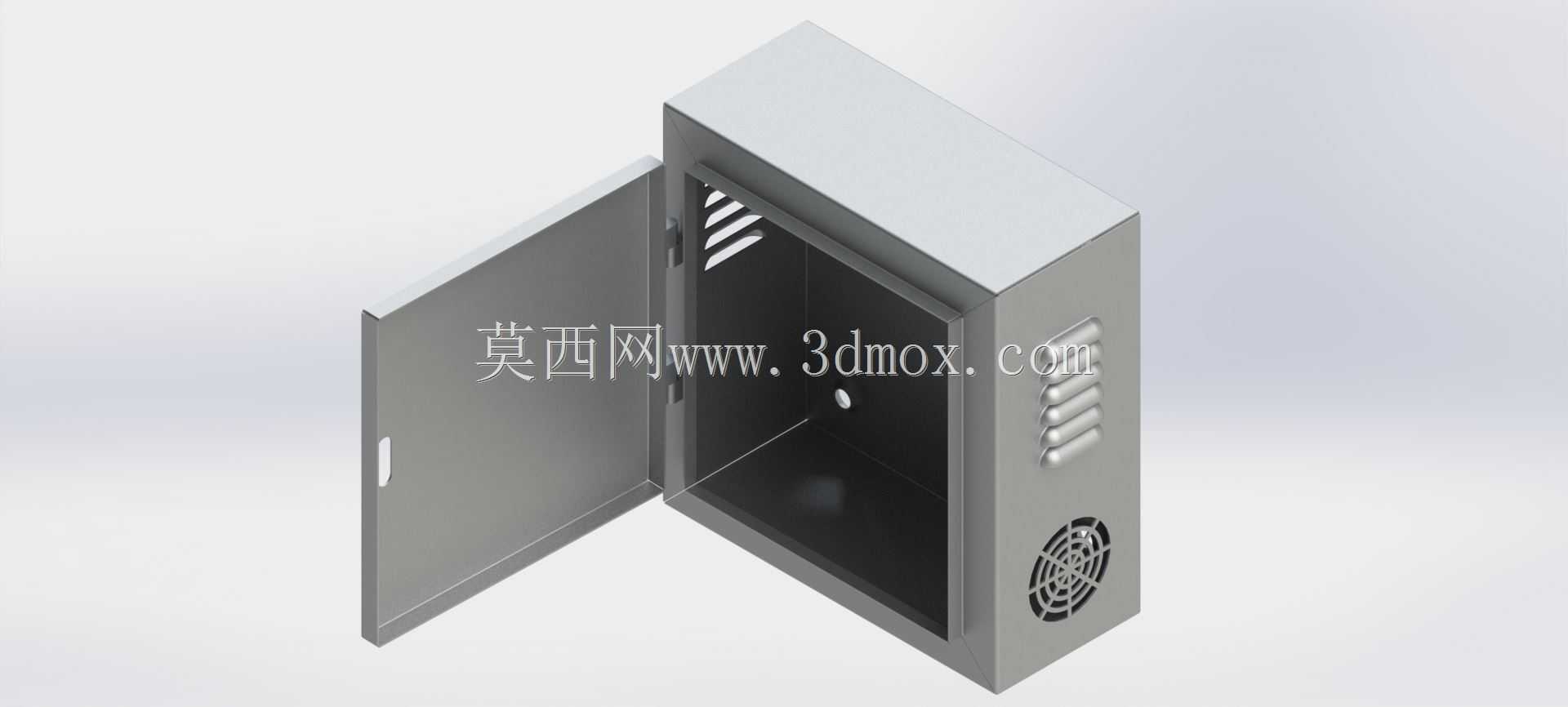

　　从结构设计来看，整体采用冷轧钢板弯折成型的钣金结构，单开门的开合设计搭配侧边内置铰链，门体开启角度可满足常规接线、元件更换的操作空间需求，门体内侧预留了密封胶条的安装槽位，闭合后可实现壳体边缘的贴合密封，适配常规工业环境的防护等级要求。壳体侧面设计了多组冲压成型的横向通风百叶，百叶开口向下倾斜，可在保证空气流通的同时避免外界水滴、大颗粒粉尘直接落入壳体内腔；壳体下部预留了轴流风机的安装位，配套的通风孔采用格栅式防护结构，既可以配合风机形成内部空气对流，带走电气元件工作产生的积热，避免内腔温度过高导致元件性能衰减，也能防止较大尺寸的异物进入风机位置造成扇叶卡滞。

　　壳体内部的安装背板采用可拆卸设计，背板上预留了标准的元件安装孔位阵列，可适配不同尺寸导轨的固定需求，无论是DIN标准导轨安装的电气元件，还是直接螺丝固定的模块类器件，都能在背板上找到对应的安装位置，无需二次打孔加工。壳体上下两侧都预留了线缆进出的敲落孔位，可根据现场走线方向选择进线位置，适配顶部桥架走线、底部穿管走线等不同的布线方式，敲落孔边缘做了钝化处理，避免穿线时划伤线缆绝缘层。

　　安装边界上，壳体背部设计了四个壁挂式安装挂耳，挂耳上的长圆孔可适配一定范围内的安装孔距误差，降低现场墙面打孔的定位精度要求，挂耳与壳体主体采用一体化弯折成型，承重能力可满足常规低压电气元件的总重量负载，不会出现长期挂载变形的问题。外形尺寸的设计充分考虑了内部元件的排布空间，内腔深度可容纳常规厚度的导轨与元件，不会出现元件安装后门体无法闭合的情况，同时整体宽度与高度的比例适配常规墙面安装的视觉协调性，不会占用过多墙面空间。

　　设计过程中充分考虑了钣金加工的工艺性，所有弯折位置都预留了合理的折弯半径，避免弯折处出现应力集中导致的板材开裂，壳体的拼接位置采用点焊固定后打磨平整，保证外表面的平整性，后期表面处理可采用喷塑工艺，提升壳体的耐腐蚀能力与绝缘性能。门体上预留了锁具安装位，可根据使用场景选择通用型柜锁，实现壳体的上锁管理，避免无关人员随意触碰内部电气元件引发安全事故。

　　在实际选型应用中，这类外壳可根据内部安装元件的总功率调整通风结构的配置，若内部元件发热量大，可直接在预留的风机位安装对应尺寸的轴流风机，实现强制风冷；若应用在粉尘浓度较高的场景，还可在通风百叶内侧加装防尘滤网，在保证通风的同时过滤空气中的粉尘，延长内部元件的使用寿命。壳体的接地螺柱设计在内部角落位置，可方便连接保护接地线，实现壳体的可靠接地，避免漏电时的安全风险。
