四通式流体管路转接接头结构设计

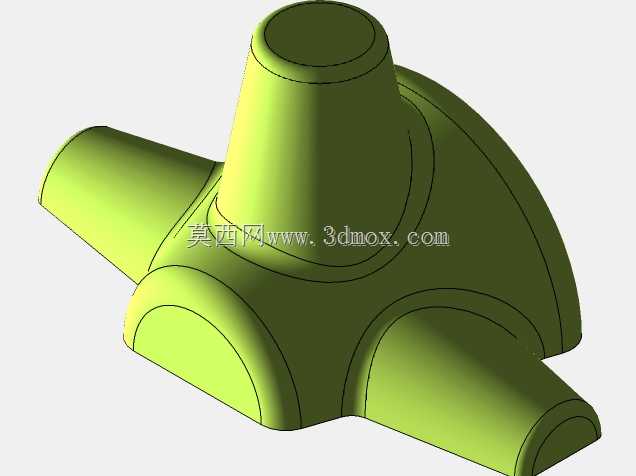

　　在工业流体输送、气动控制、液压传动等诸多场景中，管路的分支转接是管路布设环节无法回避的结构需求，这类多通路转接部件的设计合理性，直接影响整个管路系统的流阻表现、密封可靠性以及安装维护的便捷性。本次呈现的这款四通式转接结构，采用一体化模塑成型的结构思路，主体为中心汇流腔搭配四个沿不同方向延伸的连接端，其中一个连接端沿中心腔轴向垂直向上布置，其余三个连接端沿中心腔径向呈均匀角度向外延伸，能够实现单路输入、三路分流或者三路汇流、单路输出的流体路径切换，适配多支路并行的管路布设需求。从结构设计逻辑来看，整个部件的外轮廓全部采用圆弧过渡处理，没有尖锐的直角棱边，一方面是为了降低成型过程中的应力集中问题，不管是采用注塑成型还是金属铸造成型工艺，

　　圆弧过渡都能有效减少熔体或者金属液充型时的流动阻力，避免出现充型不满、局部缩孔等成型缺陷，提升成品的结构强度；另一方面，圆滑的外表面也能减少安装过程中对操作人员的剐蹭风险，同时降低管路布设时与周边其他部件发生干涉卡滞的概率。中心汇流腔的容积经过匹配计算，既不会因为腔体过大造成流体滞留、介质沉积的问题，也不会因为腔体过小导致各支路流体交汇时产生过大的紊流、振动与噪音，能够让流体在腔体内平稳完成流向切换，降低整个管路系统的压力损失。各个连接端的外径尺寸保持统一的公差带设计，能够适配同规格的快插接头、卡套接头或者软管套接需求，连接端根部做了加厚的圆弧补强处理，因为管路连接部位是受力集中区域，不管是管路拉扯、

　　介质压力波动还是安装时的拧紧力矩，都会在连接根部产生较大的应力，加厚补强结构能够大幅提升该部位的抗形变、抗断裂能力，避免长期使用过程中出现根部开裂泄漏的问题。从安装边界来看，这款转接部件的整体外轮廓尺寸紧凑，四个连接端的伸出长度经过优化，在保证连接配合长度足够满足密封要求的前提下，尽可能压缩了整体占用空间，能够在狭小的设备内部安装空间内完成布设，不需要额外预留过大的操作空间；部件底部的三个径向连接端处于同一水平面上，安装时可以依托三个径向端的连接管路实现自然定位，也可以根据安装需求在中心腔的平面部位加装固定卡扣，将整个转接件固定在设备机架或者安装面板上，避免管路晃动导致的连接松脱。在实际应用场景中，

　　这类转接部件可以覆盖气动控制系统的多回路气路分配、小型液压系统的支路供油、净水设备的水路分流、通风管路的支路导风等诸多场景，不同的成型材质可以适配不同的介质传输需求：采用工程塑料注塑成型的部件重量轻、耐腐蚀、成本低，适合低压气动、常温水路等场景；采用金属铸造成型的部件强度高、耐温耐压性能好，能够适配高压液压、高温流体输送等工况。设计过程中对各连接端的同轴度、中心腔的圆度都做了形位公差约束，保证各连接端接入管路后不会出现偏斜，避免管路产生额外的安装应力，同时各流道的内壁做了光滑处理，减少流体流动时的沿程阻力，也避免杂质在流道内壁附着堆积，长期使用也不会出现流道堵塞的问题。整个结构没有多余的冗余设计，所有的几何特征都服务于功能需求：外表面的圆弧过渡兼顾成型工艺与安装安全性，连接端的补强结构提升连接可靠性，紧凑的轮廓尺寸适配狭小安装空间，均匀分布的支路端口能够让各支路的流体分配更加均匀，不会出现某一支路流量偏差过大的问题。在三维建模过程中，所有的拔模角度、圆角半径都匹配对应的成型工艺要求，不需要后续做过多的工艺调整就可以直接投入模具开发或者机加工生产，结构的壁厚设计保持均匀，避免成型过程中出现厚薄不均导致的翘曲变形问题，保证成品的尺寸精度能够满足装配要求。
