白炽灯泡结构设计三维数模

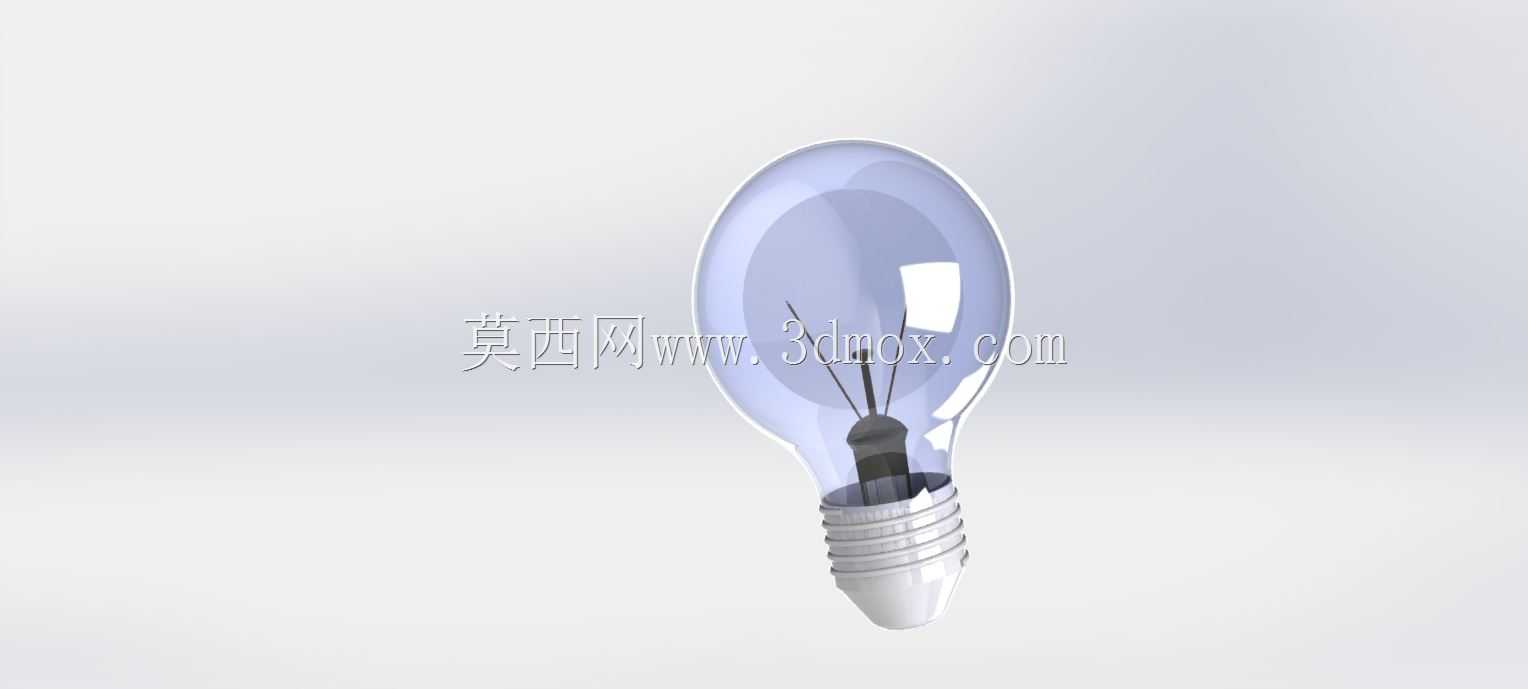

　　日常照明场景里，螺口白炽灯是最基础的电光源部件，这套数模完整还原了传统白炽灯泡的全结构细节，覆盖从外部泡壳到内部灯丝、支撑结构、灯头连接的全部几何特征，可直接用于照明产品结构教学、老式灯具复刻设计、光电类课程实训的建模参考。从实际使用场景来看，这类螺口灯泡适配通用E27规格的灯座，在民用照明、工业设备指示灯、老式装饰灯具、教学演示实验台等场景都有广泛应用，建模时完全按照实物的装配逻辑拆分零件，玻璃泡壳采用薄壁回转体结构，泡壳的球形轮廓、颈部收窄弧度都严格匹配实物的成型尺寸，避免后续做装配干涉检查时出现泡壳与灯座压圈碰撞的问题。内部灯丝采用钨丝绕制的螺旋结构，支撑灯丝的钼丝支架按照实际的固定点位设计，分别连接到灯头的两个电极位置，

　　还原了电流从灯头侧电极、中心触点流入，经过灯丝形成回路的导通路径，做结构验证时可以直接配合电路仿真模块做通断模拟。螺口灯头部分采用带滚花的金属薄壁结构，螺纹的牙型、螺距完全符合通用螺口灯头的互换性要求，灯头与玻璃泡壳的结合部位做了收口压合的结构特征，还原了实际生产中泡壳与灯头的固定工艺，安装边界上，灯头的螺纹外径、拧入深度都做了精确控制，保证拧入标准灯座时的啮合长度符合安全规范，不会出现接触不良或者拧入过深顶坏灯座触点的问题。设计过程中针对薄壁玻璃件的壁厚做了均匀化处理，整个泡壳的壁厚偏差控制在合理范围，避免后续做热仿真时出现壁厚不均导致的应力集中误判，内部的抽真空腔体空间也完整保留，可用于模拟灯泡工作时的内部热场分布。

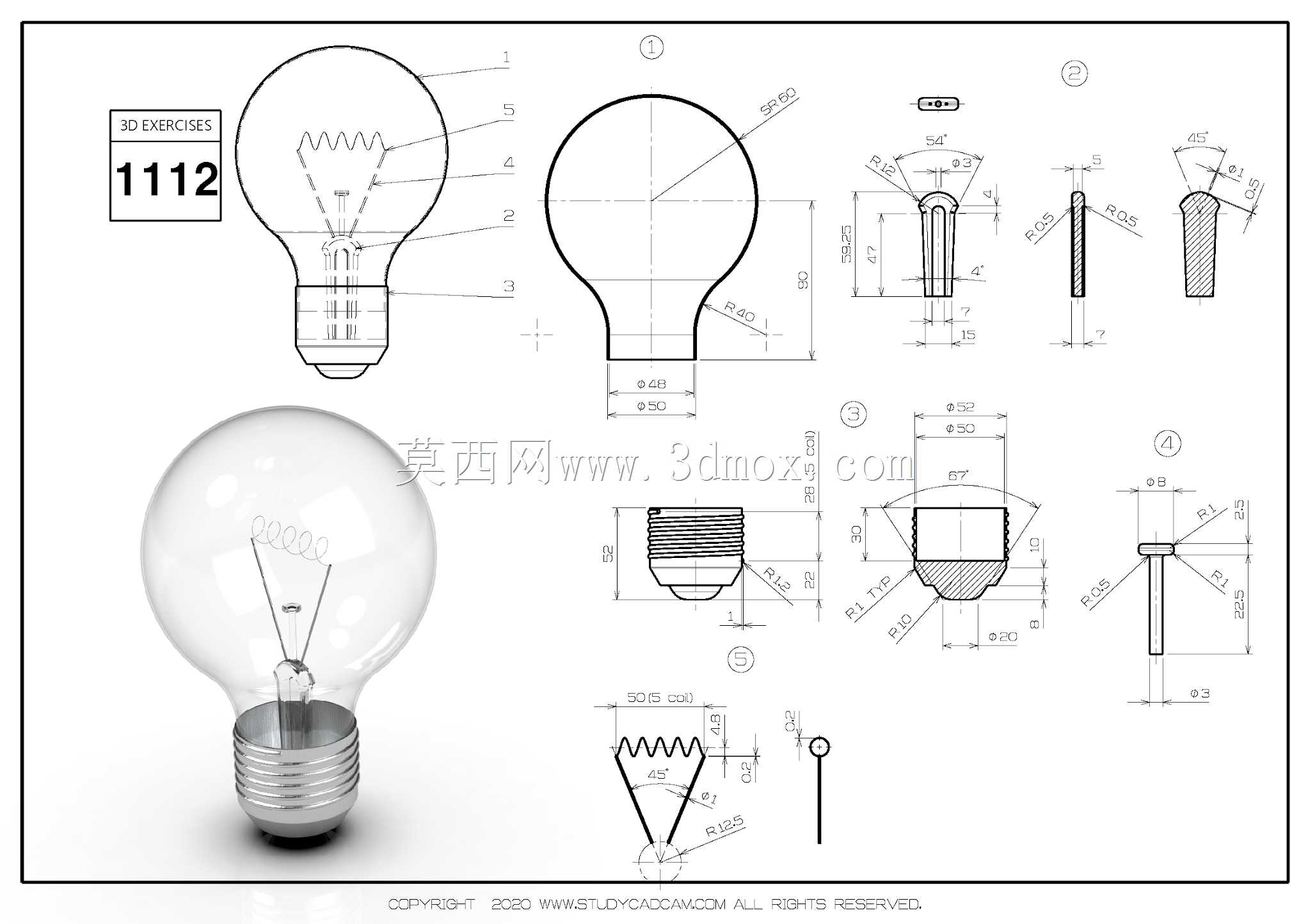

　　灯丝的螺旋间距、支撑点位置都参照实际产品的抗震要求设计，三个支撑点分别固定在灯丝的不同高度位置，保证灯泡在受到常规运输振动时，灯丝不会出现过大形变导致断丝。灯头的绝缘部分采用与金属外壳贴合的台阶结构，中心触点的凸起高度、侧电极的导通面积都符合电气安全的爬电距离要求，避免使用时出现电极间击穿的风险。整套数模的零件拆分完全贴合实际生产的装配流程，玻璃泡壳、内部支架组件、灯丝、灯头金属壳、绝缘底座、中心触点都作为独立零件存在，可直接用于生成爆炸视图、装配工艺卡，也能导出工程图标注形位公差、尺寸公差，用于教学场景下的制图练习。针对做灯具结构设计的从业者，这套数模可以直接作为标准件导入灯具总成装配，验证灯腔内部的空间余量，确认泡壳与灯罩、

　　反光罩的配合间隙，不用再从零开始建模灯泡的基础外形，大幅缩短前期方案验证的时间。做光电类实训教学时，可借助这套数模拆解白炽灯的发光原理、结构组成，让学员直观理解各零件的功能作用，比平面图纸的展示效果更具象。建模时所有的回转特征都采用中心线对称约束，保证整体结构的同轴度，灯头螺纹与泡壳颈部的同轴度误差控制在装配允许范围内，避免安装后出现灯泡歪斜的问题。泡壳表面的光滑曲面做了连续曲率处理，后续做渲染时可以直接赋予玻璃材质，还原真实灯泡的透光、折射效果，内部灯丝的金属材质、灯头的镀锌金属质感也能通过材质赋值快速实现，满足产品展示、宣传素材制作的需求。
