Solidworks设计的班基米歇尔涡轮机结构

　　这款涡轮机结构的设计，最初是面向小型分布式流体能量回收场景做的方案，常见于工业余压管路、小型水力引流支路这类有稳定流体压差的工况，核心作用是把流体携带的动能、压能转化为旋转机械能，可直接驱动小型负载，或是连接微型发电模块做能量回收，避免管路节流过程中的能量白白耗散。

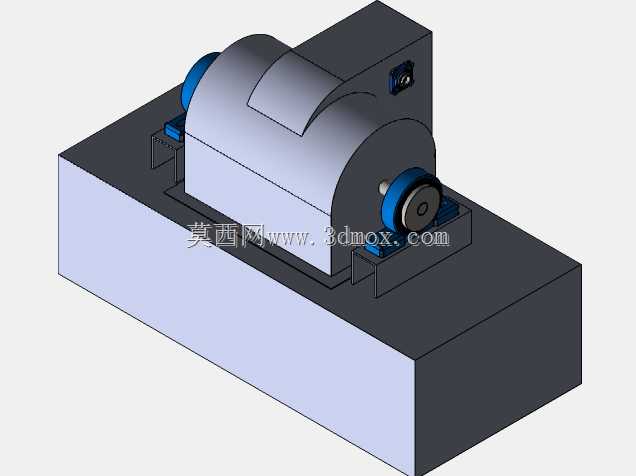

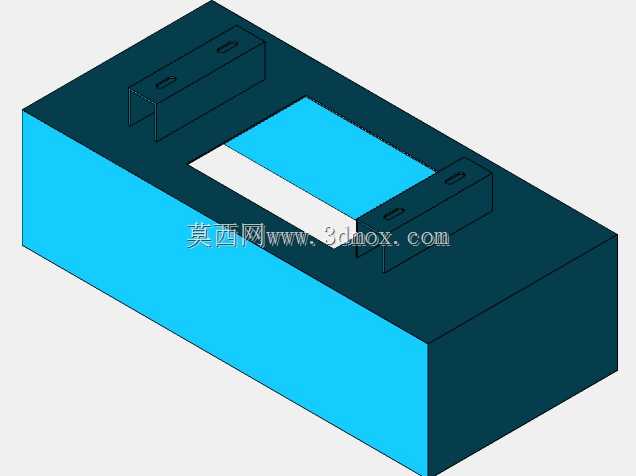

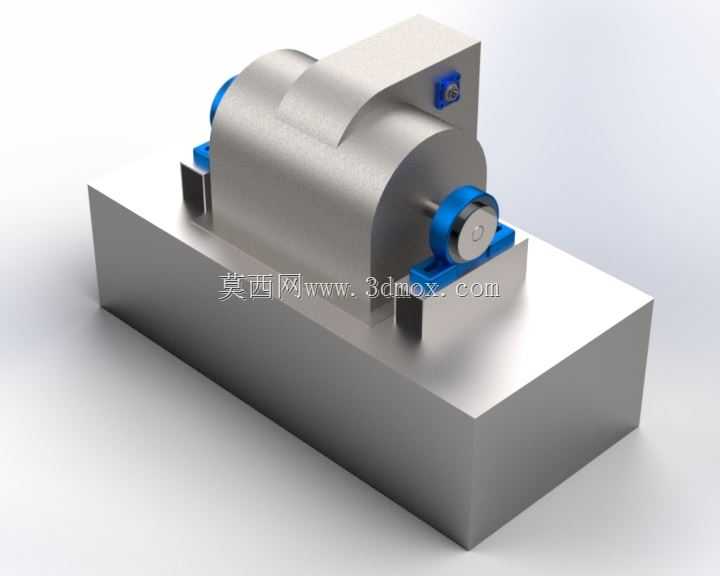

　　从实际安装的边界来看，整套结构的安装基准是底部的厚重矩形机座，机座底面做了整面的铣平处理，平面度控制在安装要求范围内，不需要额外做复杂的调平结构，直接通过机座四角预留的安装孔配合螺栓就能固定在安装基础上，机座的厚度做了加强设计，能够抵消转子高速运转时产生的振动，避免共振传导到周边管路或设备上。机座上方预留了容纳转子组件的下沉腔体，腔体的深度刚好匹配转子的下半部分轮廓，既可以对转子形成侧向的防护，也能在一定程度上约束流体的流向，减少流体逸散带来的能量损失。

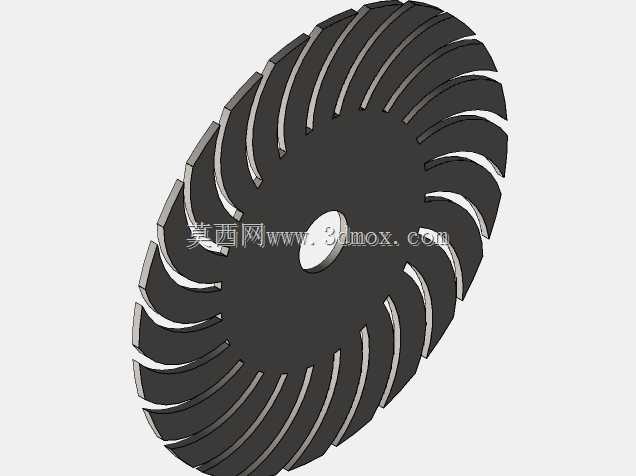

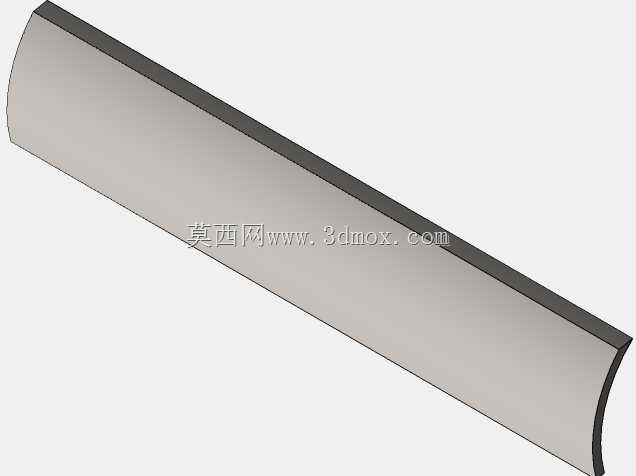

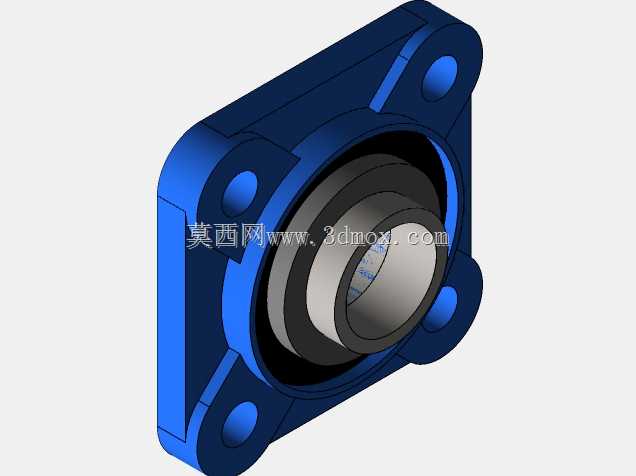

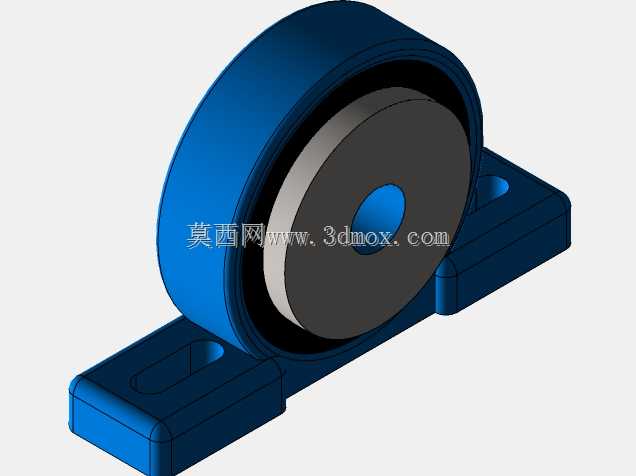

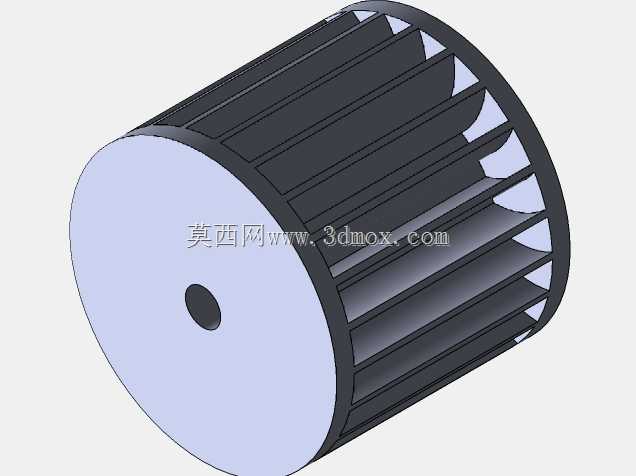

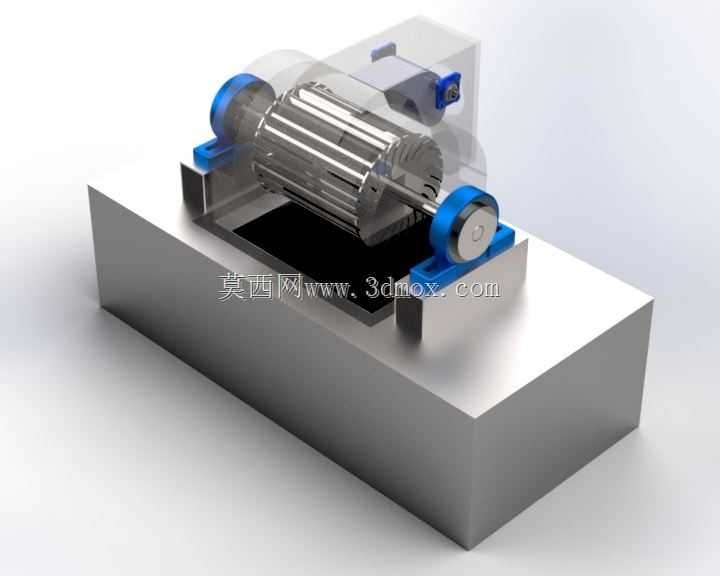

　　转子部分是整套结构的核心做功部件，采用了多叶片的鼓式结构，叶片沿转子周向均匀排布，叶片的型线是根据目标工况的流体流速、入射角做的拟合设计，能够保证流体冲击叶片时的入射角处于最优区间，减少流体冲击带来的紊流损失，提升能量转换的效率。转子的两端伸出轴段做了同轴度的公差约束，两端分别装配在带蓝色端盖的轴承支撑座上，支撑座直接通过螺栓固定在机座的上端面，支撑座的安装孔做了小范围的长圆孔设计，安装时可以微调两个支撑座的同轴度，补偿加工带来的位置误差，避免转子转动时出现卡滞、偏磨的问题。轴承选用的是深沟球轴承，能够同时承受径向载荷和少量的轴向窜动，适配涡轮机运转时的受力特性，端盖部分做了密封结构的预留位，可以根据实际工况加装接触式或非接触式密封，防止流体中的杂质进入轴承腔，也能避免润滑脂泄漏污染流体介质。

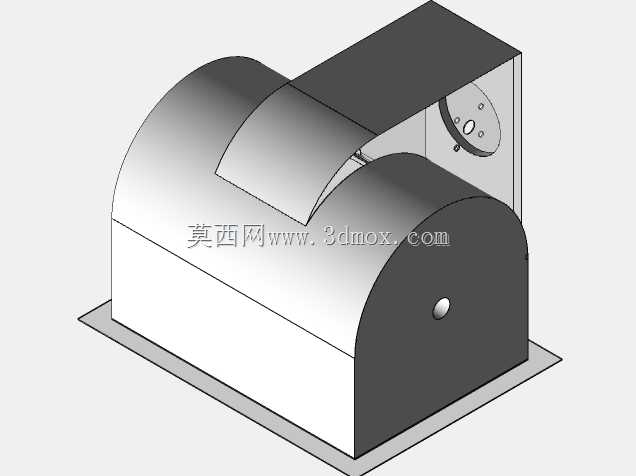

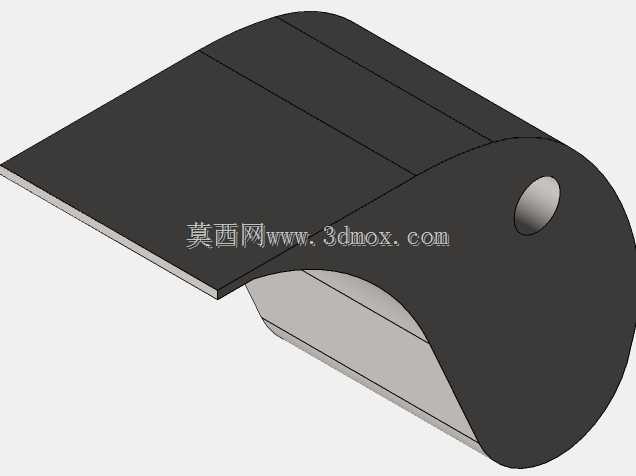

　　在转子的一端还集成了信号采集相关的安装位，也就是图中转子上方的灰色组件安装座，这个位置可以加装转速传感器、温度传感器等检测元件，实时监测转子的运转状态，不需要额外在设备外部加装检测支架，简化了现场安装的工序。整套结构的流体通流区域做了平滑的过渡设计，没有突兀的直角或凸起结构，能够减少流体在腔体内的沿程阻力，让流体更顺畅地冲击叶片后从出口排出。

　　设计过程中优先考虑了拆装维护的便捷性，所有的连接螺栓都采用了统一的规格系列，现场维护不需要准备多套拆装工具，拆开两端的轴承端盖就可以抽出转子组件，对叶片做清理或是更换磨损的轴承，不需要完全拆解整个机座结构，能够大幅缩短停机维护的时间。转子的叶片和主体轮毂采用了一体化的建模设计，避免了装配式叶片存在的连接松动风险，在长期受流体冲击的工况下结构稳定性更好，同时也减少了零件数量，降低了加工和装配的复杂度。

　　从安装适配性来看，整套结构的轴向和径向尺寸都做了紧凑化处理，不需要占用太大的安装空间，能够直接集成在现有管路的旁路中，不需要对原有管路做大幅度的改造，适配很多现有工业现场的改造升级需求。机座的材质默认选用常用的铸铁材质，既有足够的刚性吸收振动，也有不错的耐流体腐蚀性能，如果是用于腐蚀性较强的流体工况，也可以在建模基础上直接替换材质为不锈钢，不需要对整体结构做大幅度的修改，结构的通用性较强。转子部分在建模时做了动平衡的配重预留位，实际加工完成后可以根据动平衡测试的结果在预留位置加装配重块，保证转子在额定转速下运转平稳，降低运转时的噪音和振动。
