小型挖掘设备操控手柄总成结构设计

　　在小型土方作业、园林施工、狭小场地管线铺设这类工况里，大型挖掘设备根本转不开身，微型挖掘设备的操控手感直接决定作业效率，这套操控手柄总成的设计，就是针对1-3吨级小型挖掘设备的操作需求做的适配。先从实际使用场景说，这类小型设备的操作人员往往是连续作业2-4小时，手臂长期搭在扶手位置，手柄的握持角度、操作行程都要贴合人体小臂自然下垂的姿态，不能让手腕长期处于弯折状态，不然很容易产生操作疲劳，甚至引发误操作。

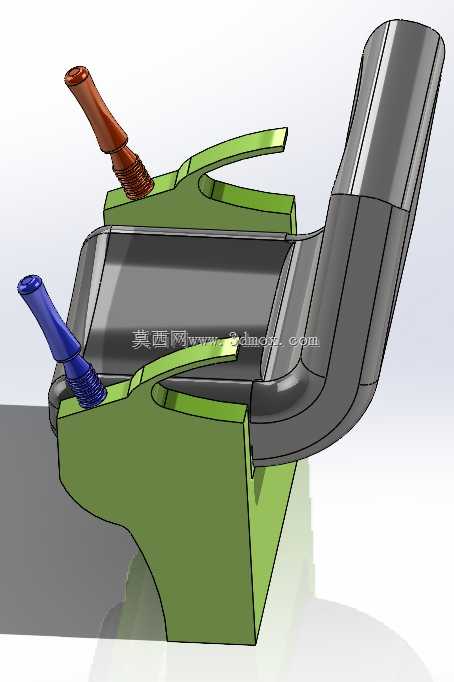

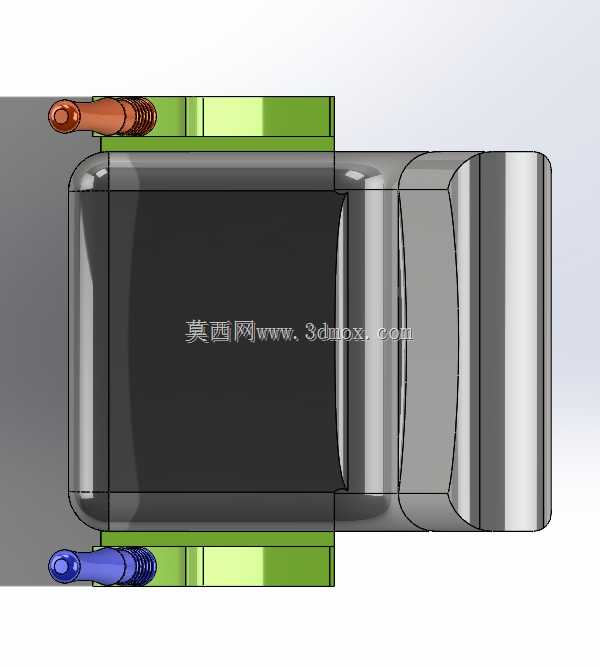

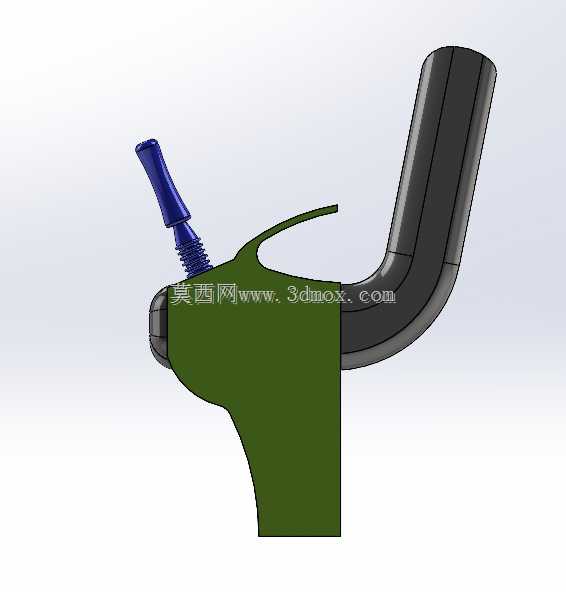

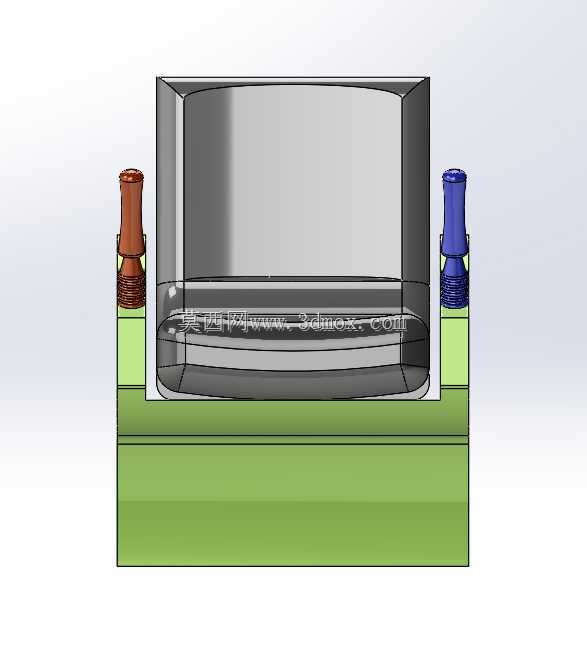

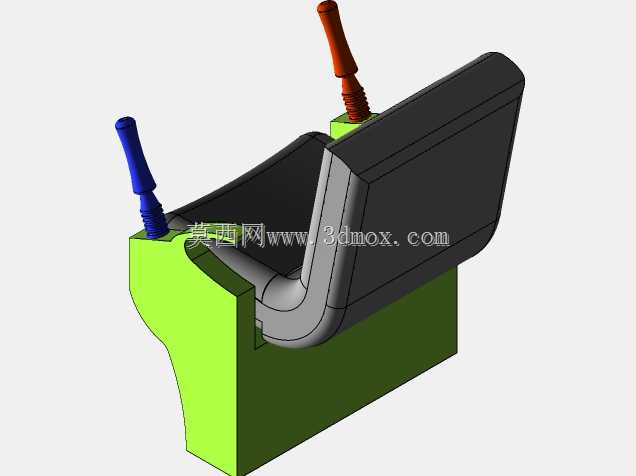

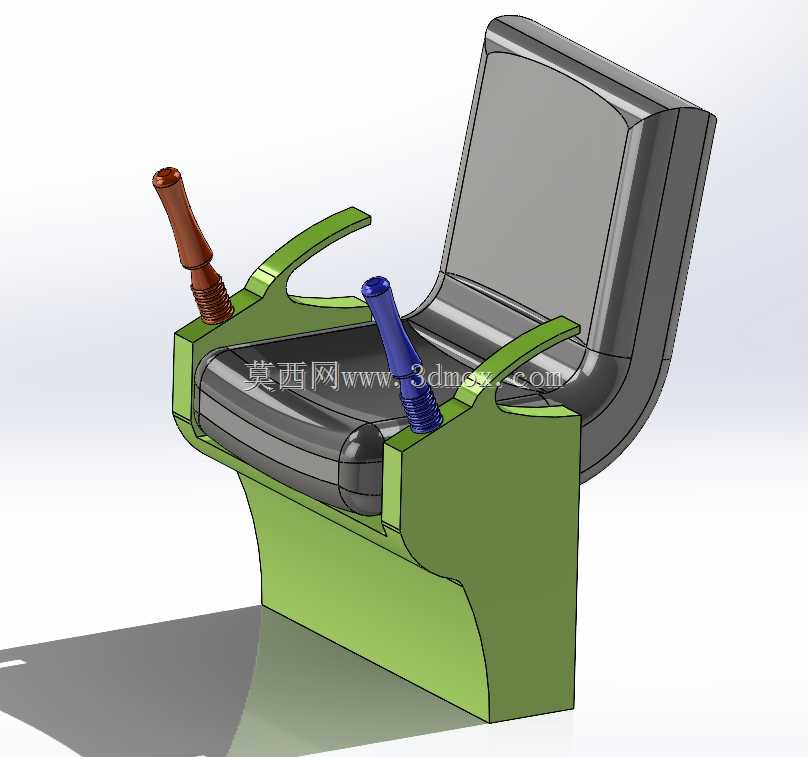

　　从结构设计思路来看，这套操控总成把扶手支撑和操作手柄做了一体化集成，绿色的支撑基座直接和驾驶舱的安装底板固定，安装孔位预留了足够的调节余量，前后调节行程能覆盖120mm，适配不同身高操作人员的手臂长度，左右安装边界控制在380mm以内，不会和驾驶舱侧围、行走操纵杆产生运动干涉。两个操作手柄分别对应挖掘动臂、斗杆、铲斗以及回转机构的动作控制，手柄杆的倾斜角度做了15度的内收设计，操作人员手部自然放置就能握住手柄，不需要刻意外展手臂。

　　手柄的操作行程做了精准限定，单方向最大扳动角度不超过18度，对应的液压先导阀输出压力线性变化，不会出现轻碰就动、扳到底没反应的虚位问题，手柄根部的防尘密封结构采用波纹式橡胶套，能阻挡施工现场的泥沙、灰尘进入铰接部位，避免长期使用后出现卡滞、磨损超差的问题。扶手支撑面做了弧度处理，表面预留了软质包覆层的安装厚度，实际装配后支撑面的高度和操作人员坐姿肘部高度齐平，手臂搭上去之后能自然放松，手腕只需要小幅度动作就能完成所有操作指令的输入。

　　从安装边界来看，整个总成的底部安装面采用四点固定，固定孔位的间距和现有主流小型挖掘设备的驾驶舱安装位完全匹配，不需要额外改制安装支架就能直接替换原有操控部件，总成的最高点距离安装底板的高度控制在260mm，不会遮挡操作人员观察铲斗作业的视线，左右两侧的突出量都控制在安装基座外侧45mm以内，操作人员进出驾驶舱的时候不会被磕碰。

　　功能特性上，这套操控总成的手柄握持部分做了防滑纹理设计，即使手上沾了泥水、油污也能稳稳握住，不会出现打滑脱手的情况，手柄顶部预留了功能按键的安装位，可以根据设备配置选装喇叭、瞬时增压、灯光控制等附加功能按键，不需要额外在扶手位置打孔安装按钮，保持操控区域的整洁性。铰接部位采用自润滑轴套配合硬化销轴，日常使用不需要频繁加注润滑脂，维护间隔能延长到2000作业小时，销轴的配合间隙控制在0.1mm以内，操作的时候没有旷量，动作反馈清晰，操作人员能精准感知液压系统的负载变化，做精细整平、沟槽修边这类作业的时候，能精准控制铲斗的动作幅度，不会出现动作过量的问题。

　　实际作业的时候，这套操控结构的力反馈做了匹配调校，扳动手柄的阻力随着扳动角度线性增加，刚开始扳动的时候阻力较小，方便做小幅度的精细动作调整，扳到接近最大行程的时候阻力适度提升，给操作人员明确的行程到位反馈，避免一下子扳到底导致机构动作冲击。支撑基座采用高强度工程塑料搭配内部金属加强筋的结构，整体重量控制在2.8kg，比全金属结构的操控扶手轻了近40%，同时结构强度能满足1500N的垂直冲击载荷，即使操作人员上下车的时候不小心把全身重量压在扶手上，也不会出现基座断裂、变形的问题。

　　针对狭小场地作业的需求，这套操控总成的手柄位置做了优化，当操作人员需要侧身观察侧面作业面的时候，手臂搭在扶手上依然能轻松够到两个操作手柄，不需要大幅度调整坐姿，在墙边、管线沟这类受限空间作业的时候，能保持稳定的操作姿态，不用反复挪动身体找操作位置，有效提升狭小空间的作业效率。
