小型挖掘机动臂前连接结构件

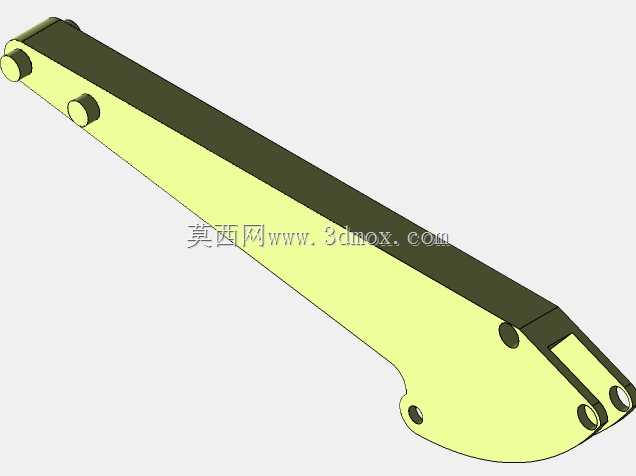

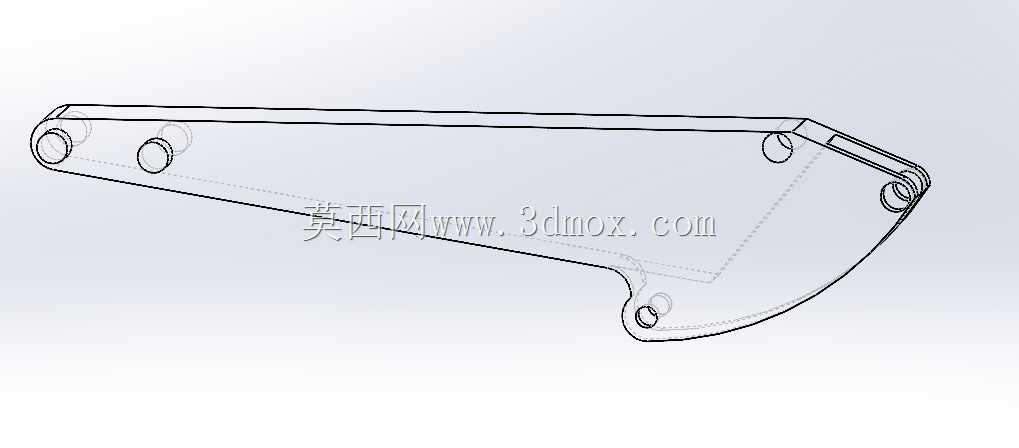

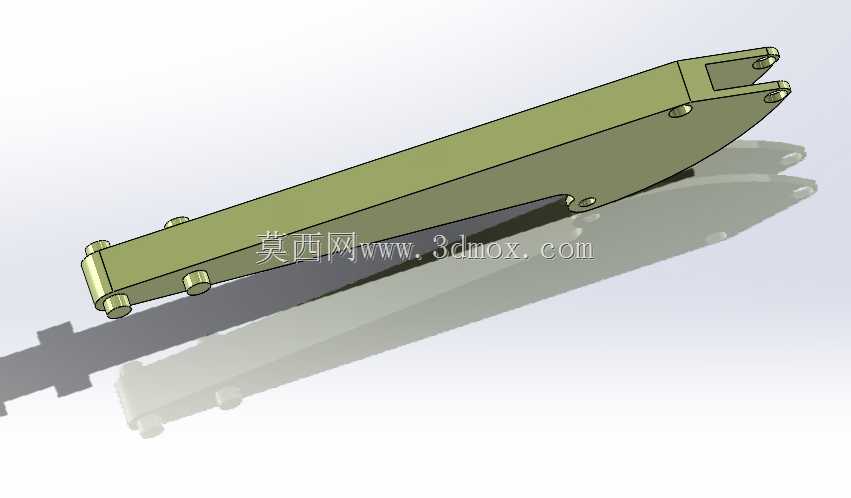

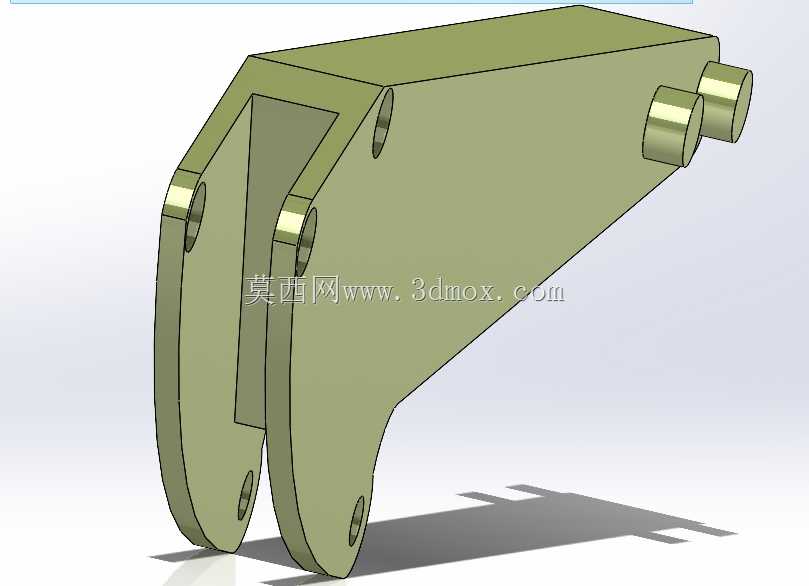

　　该结构件为小型挖掘工作装置前端的核心铰接承载部件，主要应用于1.5吨级以下微型挖掘设备的工作装置链路中，承担斗杆与铲斗连接段的载荷传递功能，在市政管网抢修、庭院土方整理、大棚内深松作业、狭小空间拆除作业等微型挖掘机典型工况下，直接承接铲斗挖掘时的反作用力，以及斗杆收放过程中的交变弯曲载荷。从结构设计逻辑来看，整体采用变截面箱型融合双支耳的构型，主体段为封闭斜置梁体，截面沿载荷传递方向逐步收窄，既匹配工作装置收拢时的空间避让需求，避免动臂抬升过程中与回转平台、动臂油缸发生运动干涉，又能在保证结构刚度的前提下降低部件自重，减少工作装置前端的偏载力矩，提升整机作业时的稳定性。前端采用对称双支耳结构，支耳上的同轴铰接孔用于安装铰接销，

　　连接铲斗连杆机构，孔位加工精度需满足IT7级公差要求，保证铰接销装配后无卡滞，铰接面的配合间隙控制在0.02mm以内，避免作业过程中因间隙过大产生冲击载荷，加速销套磨损。梁体侧面设置的两组同轴圆柱凸台为斗杆油缸的铰接安装位，凸台端面与油缸耳环端面的贴合面需经过铣削加工，保证平面度不大于0.05mm，确保油缸安装后无附加偏载，延长油缸密封件的使用寿命。从安装边界来看，该部件装配时需匹配对应直径的铰接销、防尘密封件以及自润滑铜套，支耳开口宽度需与所连接的连杆机构端部厚度匹配，预留0.1-0.15mm的装配间隙，满足铰接转动的自由度需求；梁体内部可根据载荷需求设置局部加强筋，在挖掘硬土、破碎薄层混凝土等重载工况下，

　　避免梁体根部出现应力集中导致的焊缝开裂或结构变形。实际作业过程中，该部件的运动轨迹需与斗杆、铲斗的转动范围匹配，当铲斗处于最大挖掘深度位置时，该部件与地面的最小间隙需大于100mm，避免作业过程中剐蹭地面石块造成结构损伤；当铲斗处于最大卸料高度位置时，该部件的上沿需与动臂前端的限位块保持合理间隙，避免刚性碰撞。设计阶段通过有限元分析对结构进行优化，在铰接孔周边、梁体变截面位置做圆弧过渡处理，降低应力集中系数，将最大等效应力控制在材料屈服强度的60%以内，满足10000小时以上的作业寿命要求。部件表面采用抛丸后喷涂防锈底漆加面漆的处理工艺，适应户外潮湿、多粉尘的作业环境，避免长期使用过程中出现锈蚀剥落的问题。

　　该结构件的尺寸参数完全适配微型挖掘机的工作装置参数，整体长度、铰接孔中心距均经过运动学仿真验证，保证挖掘力传递效率达到90%以上，同时兼顾挖掘半径、挖掘深度等核心作业参数的设计要求，不会因结构件尺寸偏差导致整机作业性能下降。
