CSWP认证练习用异形连接臂结构设计

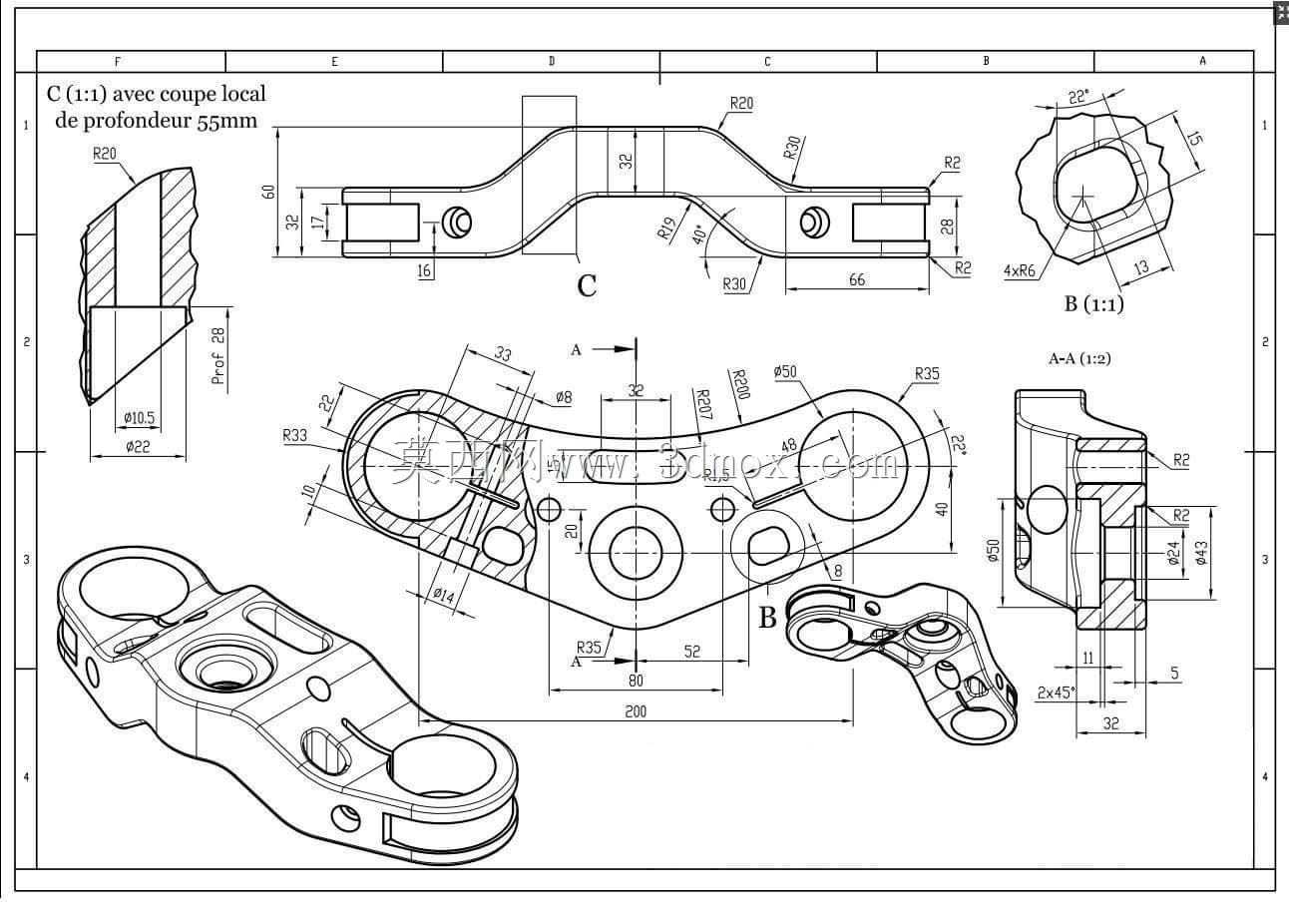

　　这套练习构件的设计原型来自工业设备中常见的异形铰接连接臂，这类零件广泛应用在轻工自动化输送线的摆臂机构、小型工程机械的操作联动结构、检测设备的传感安装支架等场景中，核心作用是在多铰接点布局下实现动力传递、位置联动以及部件承载，需要在有限的安装空间内同时满足多个轴孔的位置精度、结构强度以及轻量化要求。从工程图的标注逻辑来看，设计时首先确定了三个核心铰接孔的中心距基准，总长200mm的主体轮廓上，三个安装孔分别承担不同的连接功能：一端的扁方孔用于和驱动轴做周向固定，传递扭矩的同时避免转动松脱，中间的通孔作为整个臂的旋转支点，另一端的铰接孔用于连接末端执行件，三个孔的位置度公差直接决定了机构运动的轨迹精度，

　　练习时需要优先锁定这三个孔的坐标关系，再逐步向外构建轮廓。零件的外形采用了变曲率的流线型过渡，没有生硬的直角转折，一方面是为了降低应力集中，在臂承受交变载荷的时候避免转角处出现疲劳裂纹，另一方面也是为了避让周边的其他运动部件，从剖视图的标注可以看到，局部55mm深度的沉台结构是为了容纳铰接处的轴承端盖，避免装配后出现干涉，臂身的减重槽设计在非受力的中性层区域，在不降低整体抗弯强度的前提下减少了零件的整体重量，降低运动过程中的惯性冲击。尺寸标注上采用了多基准结合的方式，外形轮廓的R角从R20到R33不等，每个圆弧都和相邻的直线段做相切约束，建模时如果约束不到位很容易出现轮廓开口或者曲率不连续的问题，

　　这也是CSWP考试中常考察的草图约束能力点。局部的剖视展示了孔位的内部结构，其中一个铰接孔内带有45度的倒角，用于装配时引导销轴插入，孔壁的粗糙度要求对应了和销轴配合的公差等级，属于间隙配合的安装位，装配后可以实现相对转动。零件侧面的凸台结构是用于安装限位检测片，和传感器配合实现臂的位置原点检测，凸台上的两个小孔用于固定检测片，位置精度要求不高，但需要保证检测片安装后和传感器的感应距离在有效范围内。从安装边界来看，零件的最大宽度尺寸为66mm，最大厚度方向的尺寸在剖视图中标注为12mm，安装时需要预留至少10mm的周边运动间隙，避免臂摆动时和周边的机架结构发生碰撞。建模过程中需要注意多特征的先后顺序，优先完成主体的拉伸凸台，

　　再做孔位切除，之后添加减重槽和倒角，最后处理局部的沉台结构，特征树的逻辑要和零件的加工工艺对应，这样后续修改参数的时候不会出现特征报错。这类异形连接臂的设计难点在于平衡多个安装点的位置精度和结构强度，很多新手建模时容易先画外形再补孔位，导致孔的中心距出现累积误差，实际生产中这类零件如果孔位超差，会直接导致整个机构运动卡滞，甚至出现装配不上的问题。练习时可以结合工程图的尺寸公差要求，对配合孔添加对应的公差配置，模拟实际生产中的精度要求，同时可以做简单的受力仿真，验证臂身在最大载荷下的变形量是否在允许范围内，这也是CSWP考试中会涉及的仿真分析基础内容。零件的边缘全部做了R2的圆角处理，除了降低应力集中之外，也避免了加工后的锐边划伤装配人员，属于机械结构设计中的细节要求。从B向视图的标注可以看到，扁方孔的轮廓带有特殊的防呆结构，和驱动轴连接时不会出现装反的问题，减少装配出错的概率。整个零件的建模过程覆盖了草图绘制、约束添加、特征拉伸、切除、倒角、圆角、多配置管理等SolidWorks的核心操作点，完全贴合CSWP认证的考察方向，通过对这个零件的反复练习，可以熟练掌握异形机械零件从二维工程图到三维模型的转化思路，理解工程图中各类标注对应的建模逻辑，避免出现只看外形不看工艺、只重形状不重精度的建模问题。
