该三角铰接式连接支撑构件,是小型传动机构、轻工自动化设备、实验台架中常用的点位铰接承载部件,核心作用是在三个不同安装点位之间实现刚性支撑同时,预留铰接转动的自由度,适配小载荷下的多连杆联动、角度微调机构的装配需求。从实际应用场景来看,这类构件常出现在小型检测设备的探头摆臂机构、教学实验台的连杆演示组件、小型包装设备的拨料摆杆基座、民用五金的联动锁具传动结构中,替代传统的分体式铰接座加连杆的拼接结构,减少装配累计误差,提升机构整体的刚性与运行稳定性。
从功能特性上看,构件主体采用一体化铸造成型后机加工的工艺思路,中心位置设置大尺寸轴孔,作为整个构件的主旋转铰接点,孔位预留了轴承安装的台阶位,可适配标准微型滚动轴承或者自润滑铜套,降低铰接转动时的摩擦阻力,同时保证旋转过程的同轴度,避免长期运行出现的偏磨卡顿问题。从中心轴孔向外延伸出三个不同方向的安装臂,每个臂的末端都设置了小尺寸的铰接孔,分别对应三个不同方向的连杆或者固定件的连接需求,三个臂的夹角经过力学优化,在承受径向载荷时,应力能够顺着臂的筋位均匀分散到各个连接点,避免局部应力集中导致的构件断裂变形。
设计过程中,首先根据实际承载需求确定中心轴孔的直径,匹配对应规格的铰接轴或者轴承外径,再根据三个连接点位的空间位置确定各臂的长度与夹角,每个臂的截面采用变厚度设计,靠近中心轴座的位置厚度更大,向末端铰接孔位置逐渐收薄,在保证整体结构强度的前提下尽可能降低构件自重,减少转动过程中的惯量,适配小扭矩驱动的机构需求。臂与中心座的连接位置都设置了过渡圆角,避免直角位置的应力集中,所有孔位的边缘都做了倒角处理,既方便装配时轴件的导入,也能去除机加工产生的毛刺,避免装配时刮伤配套零件的表面。

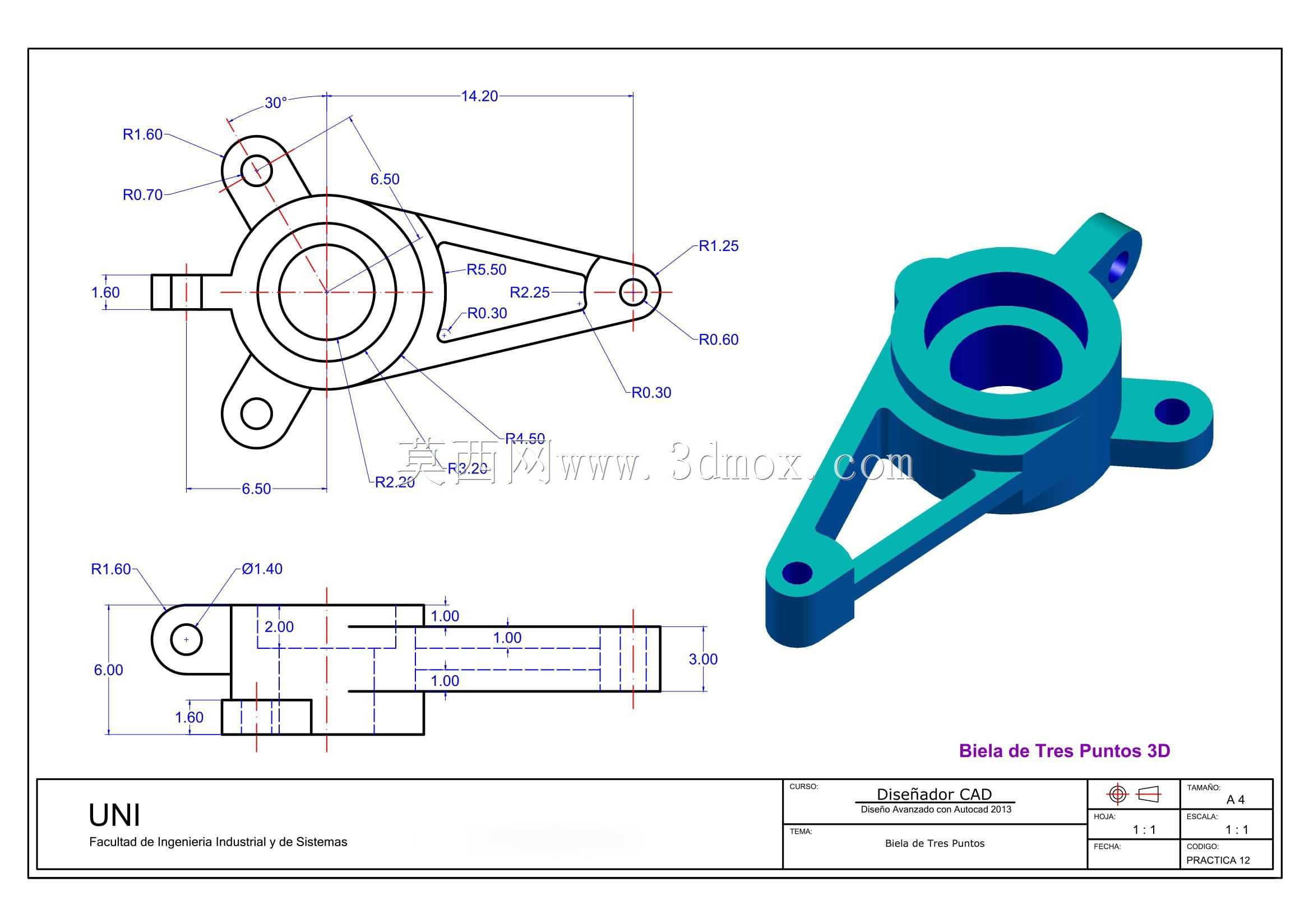

外形尺寸方面,构件整体最大外轮廓长度约14.2mm,中心轴座的总厚度约6mm,各臂的宽度根据受力大小设置在2mm到6.5mm区间,末端铰接孔的直径统一适配1.4mm左右的小直径铰接轴,孔位的位置度公差控制在0.05mm以内,保证装配后三个连接点的相对位置精度,避免连杆机构运行时出现死点或者卡滞。安装边界上,中心轴孔的轴向安装空间需要预留至少7mm的余量,三个末端铰接点的活动范围需要避开周边3mm以内的其他构件,避免摆臂转动时发生干涉;构件的安装面平面度要求控制在0.02mm以内,保证装配后与安装基板的贴合度,避免固定后出现构件倾斜导致的旋转不畅问题。
从实际使用的适配性来看,该构件可采用铝合金阳极氧化处理,适配轻量化、低载荷的高速摆动场景,也可采用不锈钢材质加工,适配有防腐需求、潮湿工况下的设备使用,还可以采用工程塑料注塑成型,用于低成本、一次性的民用产品传动结构中。不同材质加工时,各部位的壁厚可根据材料的力学性能做微调,比如塑料材质时臂的厚度可适当增加1mm左右,弥补材料强度的不足,金属材质时可在臂的侧面设置减重槽,进一步降低构件自重。所有铰接孔的内壁粗糙度要求达到Ra1.6以下,减少铰接转动时的磨损,延长构件的使用寿命,中心轴孔的端面与孔轴线的垂直度要求控制在0.02mm以内,保证轴承安装后不会出现偏斜,避免轴承早期失效。
