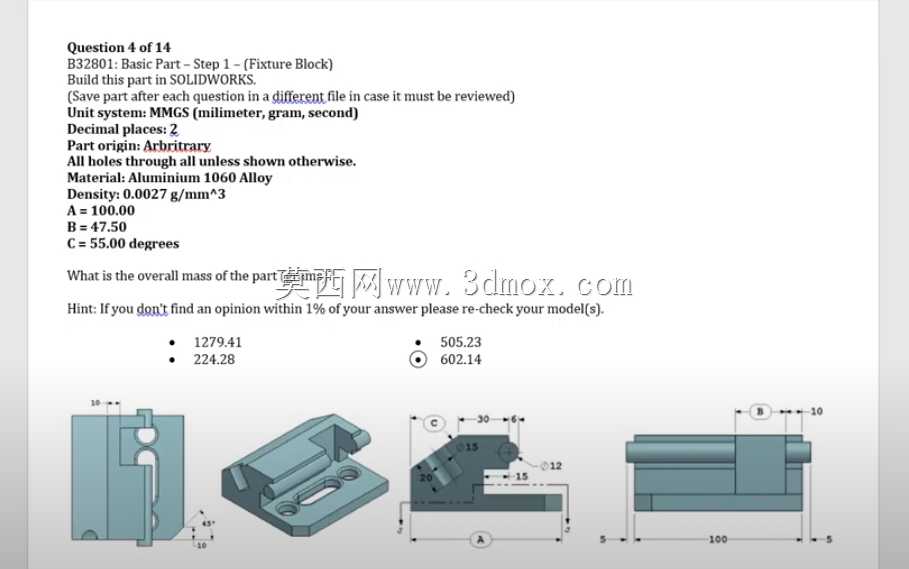

CSWA认证练习用铰接固定支座结构

　　这款铰接式固定支座结构，常见于工业设备的铰接点位安装场景，多用于需要实现小角度摆动同时提供稳定支撑的机构连接处，比如小型自动化设备的翻盖限位、工装夹具的开合铰接位、检测设备的探头摆臂支撑座等场景，能够在提供稳固安装基准的同时，允许连接部件绕销轴实现定角度转动，避免刚性连接带来的应力集中问题。从结构设计来看，底座部分采用带安装孔的平板式结构，三个圆形沉头孔用于穿装固定螺栓，可将整个支座稳固锁附在设备安装基板上，长条形腰型孔则预留了安装位置的调整余量，能够抵消安装面的加工公差，降低装配时的对位难度，即使安装基板的孔位存在小幅偏差，也能通过腰型孔的调节量完成装配，无需二次扩孔修正。支座上部的铰接槽采用对称式立板结构，

　　两块立板上同轴加工有销轴安装孔，用于穿装铰接销轴，连接对应的摆动部件，槽体内部预留了足够的摆动避让空间，避免摆动部件转动时与支座本体发生运动干涉，槽口处的倒角设计既能够去除加工毛刺，也能在装配销轴时起到导向作用，方便销轴快速穿入同轴孔位。立板与底座的连接处采用了渐变式加强筋结构，没有采用生硬的直角过渡，而是通过圆弧过渡的筋条连接立板侧面与底座平面，能够有效分散铰接点位承受的径向载荷，避免长期受载后连接处出现应力开裂，提升整体结构的抗疲劳强度。从安装边界来看，底座的整体轮廓为矩形，安装孔的孔距按照常用的小型设备安装标准设计，能够适配多数工业铝型材框架、钢板安装台的孔位排布，不需要额外加工转接板即可直接安装；

　　铰接孔的中心高度经过匹配设计，能够保证连接的摆动部件转动时，底部与安装面保持足够的安全间隙，不会剐蹭安装基板表面。设计过程中优先考虑了加工工艺性，所有外轮廓的棱角处都做了小尺寸倒角处理，既方便铣削加工时的走刀，也能避免装配时锐边划伤操作人员；沉头孔的深度按照标准内六角螺栓的头部尺寸设计，螺栓安装后头部不会高出底座平面，不会影响支座与安装面的贴合度。铰接槽的宽度尺寸公差按照中等精度装配要求设定，既不会因为槽宽过小导致摆动部件卡滞，也不会因为间隙过大出现转动时的窜动问题，销轴孔的同轴度公差控制在合理范围内，保证销轴穿装后转动顺畅无卡涩。这类固定支座在实际使用中，不需要额外添加复杂的润滑结构，依靠销轴与孔的配合间隙即可留存少量润滑脂，

　　满足长期往复摆动的使用需求，日常维护仅需定期检查固定螺栓的预紧力即可，维护成本极低。在结构强度校核层面，底座的板厚选取充分考虑了常见的铰接载荷工况，能够承受垂直方向的静载荷以及摆动过程中的冲击载荷，不会出现底座变形导致的铰接孔错位问题；立板的厚度也经过受力验算，即使承受侧向的偏载力，也不会出现立板外张变形的情况，保证铰接点位的转动精度长期稳定。
