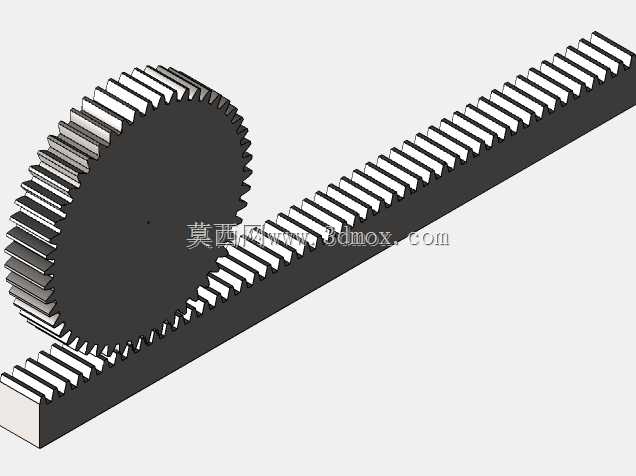

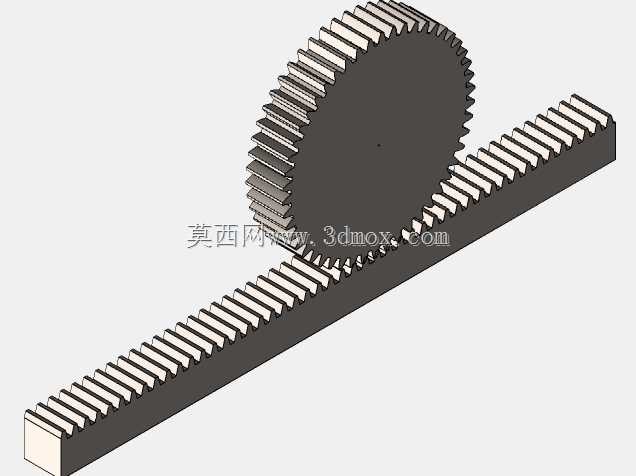

直齿圆柱齿轮与配套齿条啮合传动结构

　　这套齿轮齿条啮合结构，是机械传动场景里把旋转运动和直线运动做双向转换的典型执行部件，日常在数控设备进给轴、自动化生产线移栽机构、立体仓库堆垛机行走驱动、电梯门机开关机构、工程机械设备的直线进给单元里都能见到它的应用，和丝杠传动、同步带传动相比，它能适应更长行程的直线传动需求，单根齿条可以通过拼接拓展行程长度，不会像长丝杠那样出现高速回转下的挠性变形问题，承载能力也比同步带传动高出数个等级，适合大负载、中高速的直线驱动场景。

　　从结构设计逻辑来看，这套结构采用的是标准渐开线直齿齿形，齿轮的齿廓参数和齿条完全匹配，齿条的齿形相当于分度圆直径无穷大的齿轮齿形，齿侧为直线型渐开线，啮合过程中重合度稳定，不会出现斜齿传动的轴向分力问题，安装时不需要额外配置承受轴向载荷的推力轴承，能简化支撑端的结构设计。齿轮的轮毂部分预留了标准轴孔与键槽安装位，可直接与驱动电机输出轴、减速器输出端做刚性连接，也可根据实际安装需求加装联轴器补偿同轴度误差；齿条的安装基面做了平整化处理，背面预留了标准沉头安装孔位，可直接通过内六角螺栓固定在设备的安装基准面上，安装时可通过塞尺调整齿轮与齿条的啮合侧隙，侧隙控制在0.1到0.3倍模数范围内即可保证传动平稳，不会出现卡滞或回程间隙过大的问题。

　　实际应用中，这套传动结构的传动效率可达90%以上，齿轮采用45号钢调质处理的话，齿面硬度可达到HB220-250，齿条如果采用同材质调质处理，在润滑条件良好的工况下使用寿命可达上万工作小时，如果是高负载高频往复的工况，还可以对齿面做高频淬火处理，将齿面硬度提升到HRC45-50，进一步提升耐磨性能。设计时需要注意齿轮的齿顶圆与齿条齿根之间要预留0.25倍模数的顶隙，避免啮合过程中出现齿顶顶撞的问题，同时齿轮的有效齿宽要比齿条的齿宽大出2到5毫米，补偿安装过程中可能出现的轴向对位误差，避免出现局部齿面受力过载的情况。

　　安装边界方面，齿轮的中心轴线需要与齿条的长度方向保持平行，平行度误差需要控制在0.02毫米每100毫米行程范围内，齿轮的分度圆切线需要与齿条的分度线完全重合，高度方向的安装误差不能超过0.1倍模数，否则会导致啮合侧隙不均匀，运行过程中出现冲击、噪音过大的问题。如果是长行程拼接使用齿条，相邻两根齿条的对接处需要使用专用工装做齿距对位，保证对接位置的齿距误差不超过0.03毫米，避免运行到对接位置时出现传动卡顿。日常维护时只需要定期在齿面涂抹锂基润滑脂，就能有效降低齿面磨损，减少运行噪音，不需要做复杂的保养维护。

　　在做三维建模时，这套结构的齿形参数完全遵循标准模数系列设计，齿距、齿厚、齿高参数都符合通用机械传动的标准规范，可直接导入到各类设备的整体装配体中做干涉检查、运动仿真，验证传动过程中是否存在结构干涉，也可以直接导出工程图用于生产加工，不需要再做额外的齿形修正。和其他直线传动结构相比，齿轮齿条传动的响应速度更快，可实现高速直线运动，最高运行速度可达2米每秒以上，同时不存在行程限制，只要拼接足够长度的齿条就能实现几十米甚至上百米的长行程传动，非常适合大型自动化设备、长距离移栽机构的传动需求。设计过程中还可以根据实际负载大小调整模数参数，负载越大选择的模数越大，齿面接触强度越高，能承受的传动力矩也就越大，小模数的齿轮齿条则适合轻负载、高精度的传动场景，比如小型自动化设备的进给机构、3D打印设备的运动轴等。
