勺形杆类零件成型模具三维结构设计

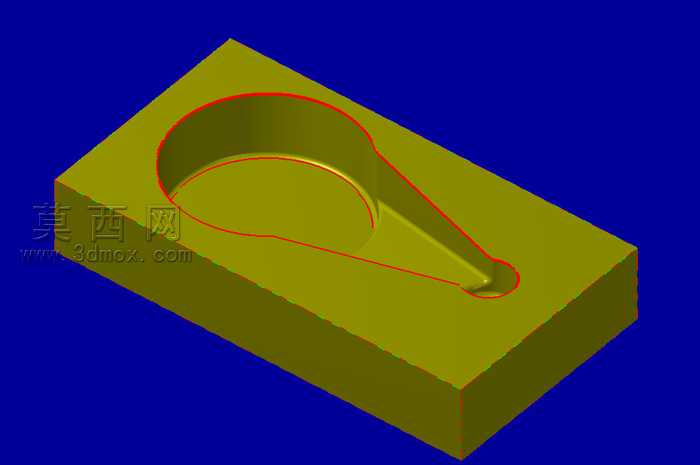

本作品为勺形杆类零件的成型模具三维设计，整体采用方块式模坯结构，建模过程中首先完成模坯基体的实体创建，以规整长方体作为模具的基础载体，保证模坯具备足够的结构强度与装夹基准面，适配后续机加工的装夹定位需求。在型腔结构设计上，针对目标杆类零件一端为圆形勺状凹槽、另一端延伸出窄长杆状成型位的外形特征，采用实体切除的方式完成型腔轮廓构建，型腔边缘做了顺滑的过渡处理，圆形区域与长杆区域的衔接位置采用圆弧过渡，避免加工过程中出现应力集中，同时保证成型后零件的脱模顺畅。建模阶段对型腔的深度、侧壁拔模角度进行了参数化设定，所有成型面的曲率连续，无尖锐棱角与破面问题，曲面精度满足数控加工的公差要求。材质表现上，模具体采用金属模具钢的材质渲染效果，呈现出均匀的橄榄黄绿色金属质感，型腔轮廓通过红色高亮线条标注，清晰区分成型区域与模坯基体的边界，直观展示模具的成型范围。设计过程中充分考虑数控加工的工艺可行性，型腔的走刀路径规划预留了均匀的加工余量，分型面设置在模坯的上表面平面区域，结构简单规整，降低后续分模与加工的难度。针对该模具的数控编程需求，型腔区域采用分层铣削的加工思路，粗加工阶段快速去除型腔内部多余材料，半精加工与精加工阶段针对圆弧过渡区域、窄长杆区域采用不同的走刀策略，保证成型面的表面粗糙度与尺寸精度，模坯的六个基准面均做了平整度设计，可直接作为加工与装夹的定位基准，无需额外制作工艺凸台，整体结构紧凑实用，完全适配对应杆类零件的成型加工需求，可直接用于后续的数控加工编程与模具生产制造环节。
