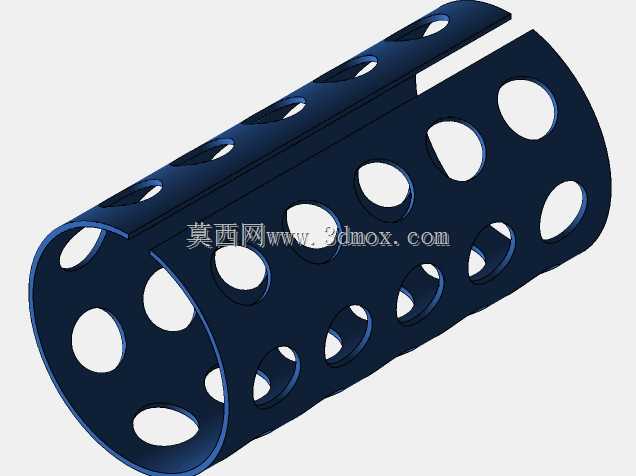

带多孔开槽的圆筒形钣金结构件

　　在工业传感检测、流体介质参数监测的场景里，这类带规则排布孔位的开槽圆筒钣金件，常作为传感器的外围防护与安装承载基体使用，适配各类插入式、贴附式传感元件的装配需求，在化工管路测温、气动系统流量监测、设备腔体压力采集等工况下都能见到同类结构的应用。从实际使用需求出发，这类构件首先要满足传感元件的信号穿透与介质接触要求，筒壁上的不同孔径开孔，分别对应传感探头的伸出、介质的流通、安装紧固件的穿接需求，轴向开设的通槽则是为了适配不同直径的安装基座，通过槽位的张紧变形实现抱紧式固定，无需额外设计复杂的锁紧结构，就能快速完成在管路、柱状安装座上的定位装配，大幅降低现场安装的操作复杂度。设计这类钣金构件时，首先要确定基础的圆筒成型工艺，

　　采用薄板卷圆的加工方式，板材厚度的选取要兼顾结构强度与卷圆成型的可行性，过厚的板材会提升卷圆难度，且开槽位置容易出现应力集中开裂的问题，过薄则会导致装配后结构刚性不足，受外力碰撞时容易出现变形，影响传感元件的定位精度。孔位排布阶段需要结合内部安装的传感元件尺寸确定孔径大小，探头伸出位置的开孔直径要比探头外径大0.2-0.5mm，预留装配调整间隙，避免加工误差导致探头无法顺利伸出；介质流通孔的排布要避开内部安装筋位，保证介质能够顺畅接触传感检测端，减少检测滞后的问题；紧固用的小孔位置要对应卷圆后的接缝两侧，穿入螺钉后可以收紧卷圆接缝，调整圆筒的实际抱紧直径，适配一定尺寸范围内的安装柱体。外形尺寸方面，

　　这类构件的圆筒内径需要匹配常用的传感安装基座外径，常规适配尺寸覆盖20mm到80mm的柱体安装场景，筒身长度根据内部搭载的传感元件数量确定，单探头配置的构件长度通常控制在100mm以内，多探头阵列配置的长度可根据检测点数量延伸。安装边界上需要注意，卷圆后的接缝位置要避开传感探头的安装面，防止接缝处的成型缝隙影响探头的安装垂直度；筒壁开孔的边缘要做去毛刺处理，避免安装时划伤操作人员或者损坏传感元件的连接线；开槽的两端要设计小圆角过渡，减少卷圆和使用过程中的应力集中，避免槽端出现裂纹扩展的问题。实际应用中，这类钣金件的表面通常会做钝化或者喷塑处理，提升在潮湿、轻微腐蚀工况下的使用寿命，外层防护结构不会干扰传感元件的信号传输，

　　无论是接触式的温度、压力传感，还是非接触式的光电、接近传感，都能通过对应的孔位实现检测功能，同时隔绝外部的灰尘、飞溅碎屑对传感元件的直接冲击，延长核心传感部件的维护周期。在建模阶段，需要提前预留钣金展开的工艺缺口，卷圆接缝处的搭边尺寸要根据板材厚度设置，保证焊接或者螺钉紧固时有足够的连接面积，所有孔位在展开状态下要完成尺寸校验，避免卷圆成型后孔位出现位置偏移，导致后续装配时出现干涉问题。对于需要频繁拆装维护的场景，这类开槽抱紧式的结构相比传统的法兰固定式圆筒防护壳，拆装效率能提升60%以上，不需要拆卸整段管路就能完成传感元件的更换与校准，非常适合在设备密集、维护空间有限的工业现场使用。
