双法兰连接90度弯管管路转接结构

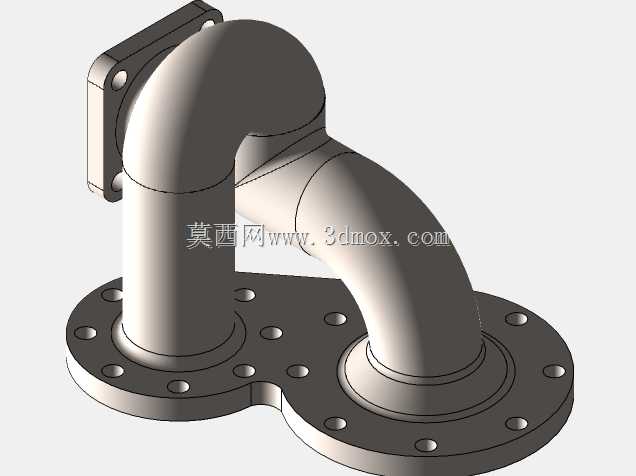

　　在工业流体输送系统的布局设计中，管路走向的调整是管路排布环节最常遇到的工况，尤其是在设备接口与主管道存在垂直方向偏移、或是需要在紧凑安装空间内完成管路转向的场景下，这类带双法兰安装位的弯管转接结构，是解决管路走向冲突、保障流体顺畅输送的核心配件。不同于常规单接口弯管，该结构采用一体化成型的双弯流道设计，底部设置两个带均匀螺栓孔的法兰安装面，其中一个法兰面垂直向上连接竖直管段，经90度弯转后衔接水平走向的弯管段，最终在另一端的法兰面完成输出，两个底部法兰的孔位排布完全匹配对应设备接口的安装基准，无需额外加装转接板即可直接完成对接，大幅减少了管路安装时的拼接节点，降低了多段拼接带来的泄漏风险。从实际应用场景来看，

　　这类弯管结构常出现在化工流体输送管路、液压泵站油路排布、水处理设备管路连接、中小型动力设备的气路转接环节，尤其是在安装空间受限、无法通过多段标准弯管拼接完成转向的位置，一体化的结构能在最小的安装边界内完成90度的管路走向切换，避免多段管拼接带来的流道突变，减少流体在转向过程中的压损与紊流。设计阶段首先要确认的是流道的通径匹配，整个弯管的内部流道全程保持等径设计，两个弯转位置的内壁均做了圆弧过渡处理，没有直角折角，避免流体转向时出现冲击、积留的问题，针对不同输送介质的特性，管壁厚度可根据承压需求做对应调整，若用于高压油路或腐蚀性流体输送，可在建模阶段调整壁厚参数，同时在法兰密封面位置预留密封槽安装位，

　　适配O型圈或金属缠绕垫片的安装需求。安装边界方面，底部两个法兰的中心距是安装时的核心定位尺寸，建模阶段已将两个法兰的螺栓孔位做了同轴度约束，每个法兰上的螺栓孔沿圆周均匀分布，安装时可直接对齐设备端的螺纹孔，穿入螺栓后对角逐步拧紧即可完成固定，无需额外调整管路角度；竖直向上的管段顶端同样设置方形法兰安装位，可直接对接上方的设备输出接口，整个结构的安装基准面为底部两个法兰的下端面，安装时只要保证该平面与设备安装面完全贴合，就能保证整个管路的垂直度与密封性，不会出现安装应力导致的法兰密封面渗漏问题。从结构强度角度考虑，弯管的弯转位置是应力集中的高发区域，建模时在弯管外壁与法兰的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中，

　　即使在管路带压工作、出现轻微水锤冲击的工况下，过渡圆角也能分散应力，防止长期使用后出现焊缝开裂或结构变形的问题。流道设计上，两个连续的90度弯转并没有采用等半径的弯弧设计，而是根据两个底部法兰的中心距调整了弯弧半径，在保证流道顺畅的前提下尽可能压缩整体结构的占用空间，让整个弯管结构可以在狭小的设备舱内完成安装，不会和周边的其他管路、结构件产生干涉。对于结构设计从业者来说，这类弯管模型的建模逻辑可以直接复用在各类非标管路设计中，只需要调整法兰孔位数量、通径大小、弯管半径以及法兰中心距参数，就可以快速适配不同的安装场景，不需要从零开始绘制弯管与法兰的衔接结构，能大幅提升非标管路设计的效率；在设备选型阶段，也可以直接参照该结构的安装尺寸，提前在设备整体布局中预留对应的安装空间，避免后期管路装配时出现干涉、无法安装的问题。实际生产加工时，该结构可根据使用场景选择铸造一体成型或者焊接拼接的加工方式，对于小批量非标场景，可采用分段焊接后打磨内壁的方式加工，保证流道内壁的光滑度，减少流体输送时的阻力；对于大批量标准化应用场景，采用铸造成型的方式可以更好的保证结构一致性，降低单件加工成本，同时也能更好的保证弯管壁厚的均匀性，避免焊接位置的质量隐患。
