四缸发动机排气歧管结构设计

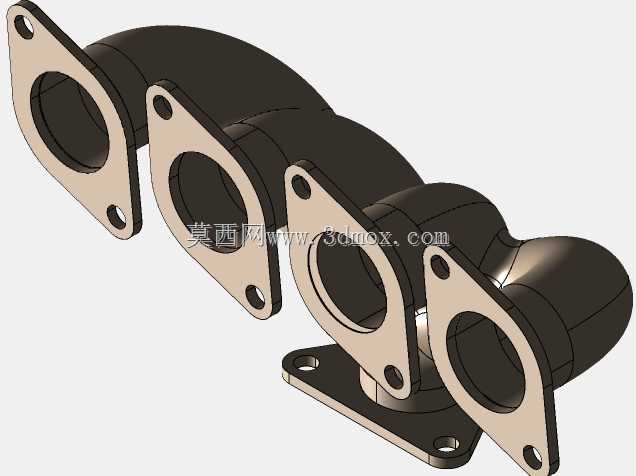

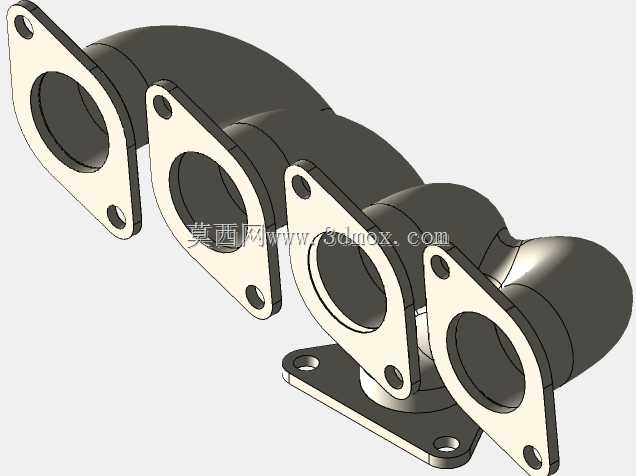

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失以及排气系统的热负荷分布，是动力总成结构设计中需要重点校核的零部件。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的各缸排气口位置，每个法兰面都设计有两个对称布置的螺栓过孔，用于和气缸盖排气侧端面实现刚性密封连接，法兰密封面的平面度需要控制在0.05mm以内，避免高温高压排气出现泄漏问题。四个独立的排气支管采用渐变式流道设计，从进气法兰端开始逐步平滑过渡，最终汇聚到下方的总排气出口法兰，出口法兰同样设置了安装孔位，

　　用于对接三元催化器或者涡轮增压器的进气端。从设计思路来看，这款歧管的支管长度经过了针对性匹配，尽可能保证各缸排气到达出口端的阻力一致性，避免出现各缸排气干涉的问题，减少排气背压对发动机充气效率的负面影响。流道内壁采用大圆角过渡设计，没有突变的截面或者尖锐转角，能够降低排气气流在管内的湍流损失，让高温排气能够顺畅排出，同时减少气流脉动带来的结构振动。在安装边界方面，四个进气法兰的中心距严格匹配对应机型气缸盖的排气口间距，法兰面的轮廓尺寸避开了气缸盖上的缸盖螺栓、冷却水道油道的布置位置，安装时不会和周边的气门室盖、点火线圈、冷却管路等附件产生干涉。总出口法兰的朝向和位置充分考虑了底盘排气系统的布置空间，

　　能够适配不同车型的排气前段管路走向。歧管本体的壁厚根据不同区域的热负荷进行差异化设计，法兰区域因为需要承受螺栓压紧力和密封压力，壁厚相对更大，支管弯曲区域在保证结构强度的前提下适当控制壁厚，降低整体重量的同时减少热容量，让冷启动时催化器能够更快达到起燃温度。在实际应用场景中，这类排气歧管多用于小排量直列四缸自然吸气发动机，搭载在常规家用乘用车或者小型通用动力设备上，工作过程中需要承受800-900℃的高温排气冲刷，同时承受发动机运行带来的振动载荷，因此结构设计时充分考虑了热膨胀的补偿空间，支管的弯曲造型能够吸收一部分热变形量，避免热应力集中导致的法兰变形或者管路开裂问题。每个法兰的密封面都设计了轻微的凸台结构，

　　配合排气密封垫片使用时能够获得更均匀的压紧力，在长期高温交变工况下依然能保持可靠的密封性能。从建模细节来看，所有安装孔的位置度公差都严格按照动力总成的安装要求设定，螺栓过孔的直径比配套螺栓大1mm左右，能够补偿一定的制造和安装误差，降低装配难度。流道的截面从进气端的圆形逐步过渡到汇聚段的异形截面，在有限的布置空间内尽可能保证流道截面积的平滑变化，避免因为截面突变造成的排气阻力激增。整个歧管的外部轮廓没有突出的尖锐结构，所有边角都做了圆角处理，既减少了应力集中点，也能避免装配过程中对操作人员或者周边管线造成划伤。
