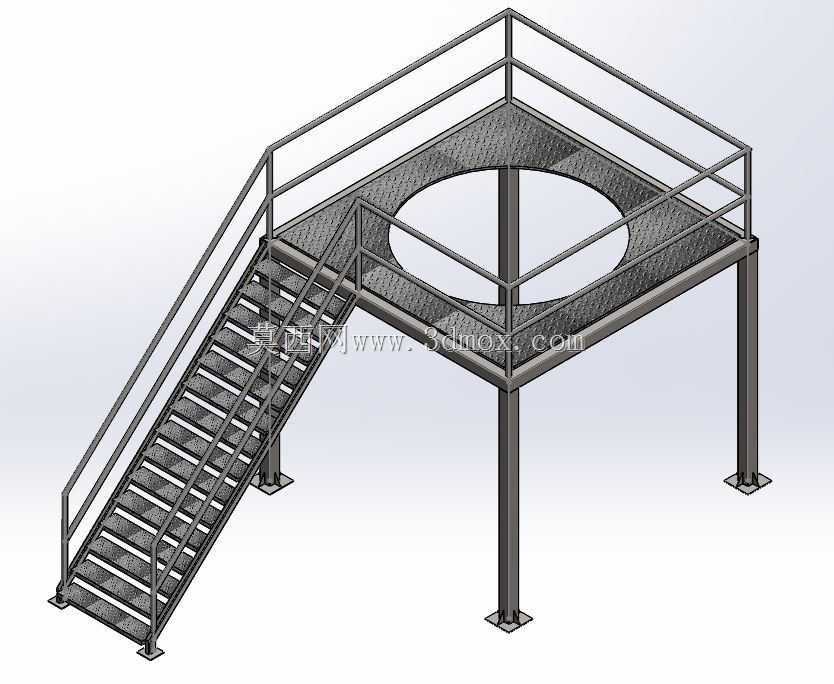

带斜梯护栏的工业操作检修平台结构

　　这套带斜向钢梯与周边护栏的钢结构操作平台，在工业现场的应用场景覆盖范围极广，从化工罐体顶部的阀组操作位、生产车间大型设备的中段检修站位，到料仓顶部的巡检通道、立式设备的安装操作面，都能见到这类结构的实际落地。不同于普通的固定工作台，这类平台的核心用途是为作业人员提供稳定的高空作业支撑面，同时预留中心避让空间，适配立式罐体、立柱、设备转轴等需要从周边环绕操作的工况，避免作业时直接踩踏设备本体造成的外壳变形、密封件损坏问题。

　　从功能特性来看，平台踏板采用花纹格栅结构，一方面能在油污、水渍工况下保证足够的踩踏摩擦力，防止作业人员滑倒，另一方面格栅的镂空结构可以让洒落的碎屑、积液直接漏下，不会在踏板表面积留造成打滑风险，同时大幅降低整体结构自重，减少支撑立柱的载荷。周边设置的双横杆护栏完全符合高空作业防护的安全要求，护栏高度刚好到成年人腰胯位置，既不会遮挡作业时的操作视线，又能在人员重心失稳时提供有效阻挡，斜梯两侧同样设置连续扶手，从地面到平台面全程无防护断点，上下梯时可以全程抓扶，避免踩空坠落风险。斜梯的踏步采用等间距布置，踏步倾角控制在45度以内，符合人员上下行走的舒适角度，长时间携带工具上下也不会过度消耗体力。

　　设计思路上，整套结构采用模块化拆分逻辑，平台框架、斜梯段、护栏、支撑立柱都可以拆分后单独运输，现场通过螺栓拼接即可完成安装，不需要在现场进行大量焊接作业，适配厂区内动火作业受限的安装场景。支撑立柱底部设置方形安装底板，底板上预留螺栓安装孔，可以直接通过膨胀螺栓固定在硬化混凝土地面，也可以搭配地脚螺栓进行二次灌浆固定，保证整体结构的抗侧翻能力，即使多人同时在平台上作业、或者斜向搬运较重的检修配件，也不会出现结构晃动、立柱偏移的问题。平台中心预留的圆形避让孔，尺寸可以根据现场实际穿过的设备外径进行适配调整，孔边同样设置一圈矮护栏，防止人员踩空或者工具从孔洞掉落，同时避免孔洞边缘剐蹭穿过的设备管线外保护层。

　　外形尺寸与安装边界方面，这类平台的常规落地高度在2米到3.5米区间，对应不同高度的设备操作位需求，平台整体平面尺寸根据操作范围确定，单块平台的有效作业宽度不小于800mm，保证人员可以蹲姿操作阀组或者拆装设备配件时，有足够的转身空间。斜梯的宽度设置为700mm，满足单人携带工具通行的需求，斜梯下端的安装位置距离平台立柱水平距离根据梯段倾角计算确定，不会占用设备周边的主巡检通道。安装时需要注意，支撑立柱的固定点必须选择在地面承载力足够的硬化区域，不能直接固定在松软的回填土上方，避免长期承重后出现立柱沉降，导致平台倾斜；斜梯下端同样需要设置固定底板，和地面做可靠连接，防止人员上下梯时梯段出现滑移。护栏的所有连接节点都做满焊处理，打磨掉焊渣毛刺后做防锈涂装，避免长期在车间潮湿环境下出现锈蚀，降低结构强度。踏板的格栅板和框架之间采用螺栓压紧固定，后期如果出现踏板磨损变形，可以单独更换单块格栅，不需要整体拆解平台结构，降低后期维护成本。在实际选型应用时，需要根据现场的作业人数、携带工具的总重量核算平台的均布载荷，常规设计的平台均布载荷可以满足每平米200公斤的承重要求，覆盖绝大多数日常巡检、小型配件拆装的作业需求，如果需要在平台上放置较重的检修设备，可以对应加大支撑立柱的型材规格、加密横梁的布置间距，保证结构刚度满足使用要求，不会出现踏板挠度过大、框架变形的问题。
