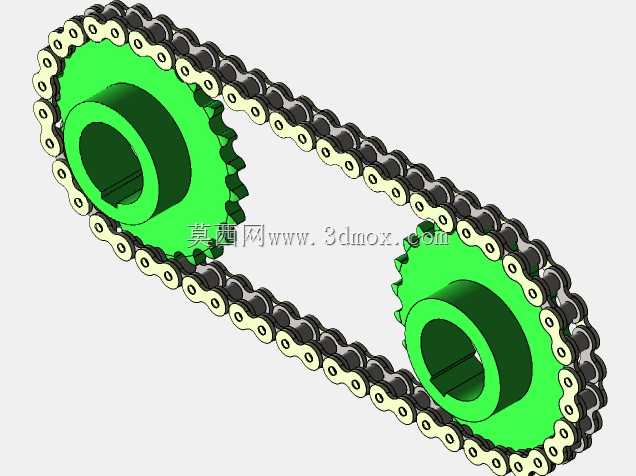

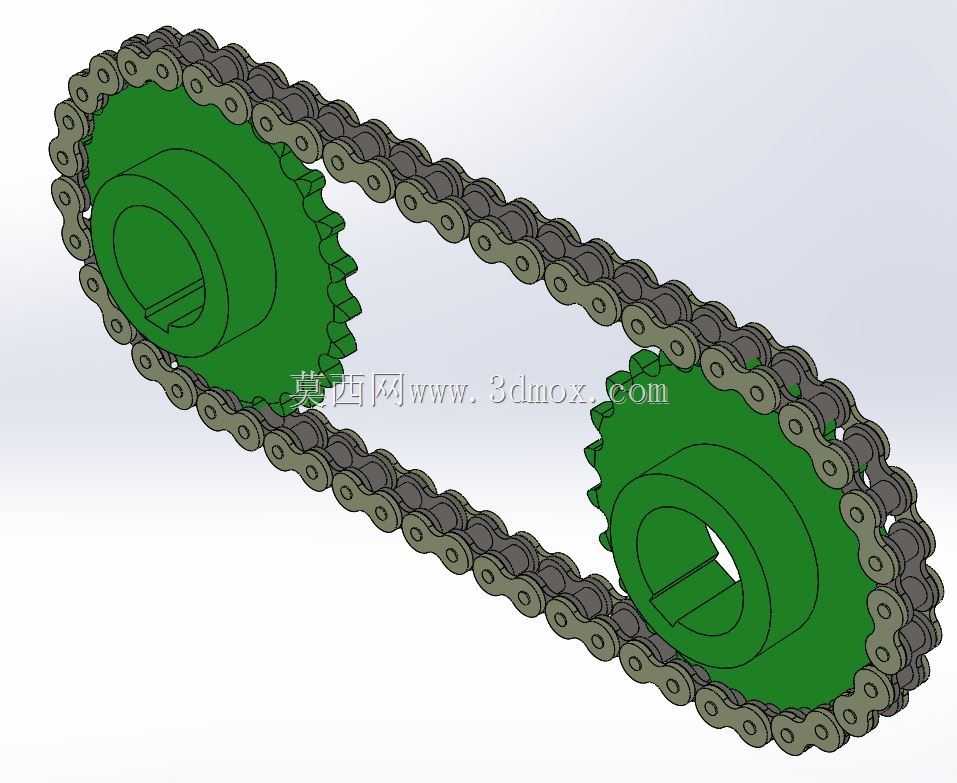

双链轮滚子链传动机构三维设计

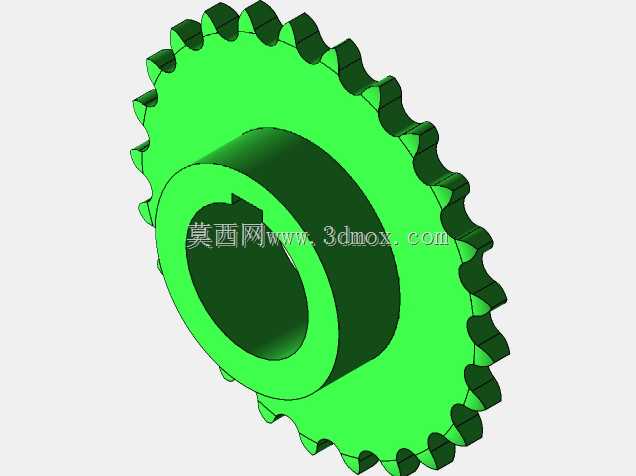

　　这套链传动结构的设计，首先要匹配常规工业输送、动力传递场景的实际需求，在轻工生产线、小型物料输送设备、机床辅助传动单元里，这类双链轮搭配标准滚子链的结构应用十分普遍，相比带传动它没有打滑风险，传动比精准，相比齿轮传动它对两轴中心距的适配范围更广，不需要严格控制轴间距的加工精度，安装容错空间更大。设计过程中首先确定了两个链轮的齿数配比，小链轮作为主动轮时齿数选取要避免跳齿、动载荷过大的问题，大链轮作为从动轮齿数匹配传动比需求，同时控制链轮的最大齿顶圆直径，避免运转过程中链条啮合时出现多边形效应加剧的问题，链轮的齿形采用标准三圆弧一直线齿槽轮廓，能保证滚子进入和退出啮合时顺畅无卡滞，齿面的受力分布均匀，减少运转过程中的冲击磨损。

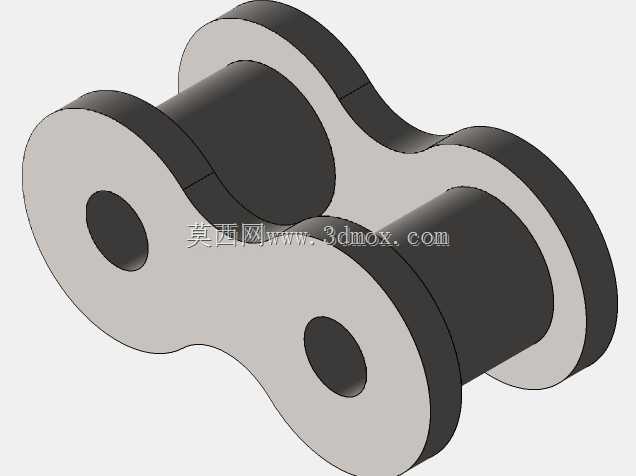

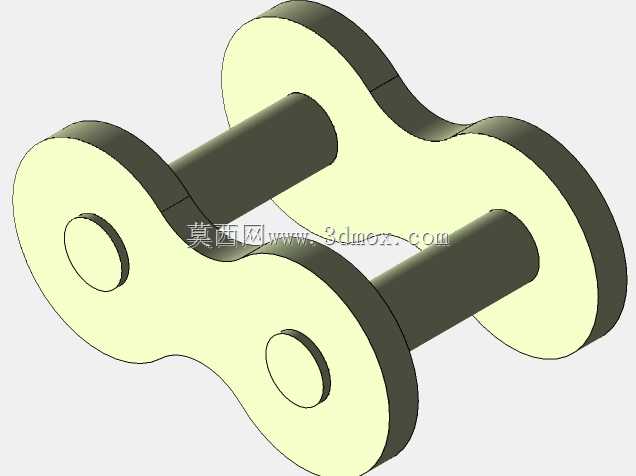

　　链轮的轮毂部分设计了标准键槽结构，可直接与对应直径的传动轴通过平键实现周向固定，轮毂的轴向长度根据轴的受力情况做了匹配，保证键连接的挤压强度满足额定扭矩传递需求，不会出现键槽压溃、轮毂开裂的问题。链条选用标准节距的工业滚子链，链节之间的铰接间隙控制在合理范围，既保证链条绕入链轮时的弯折灵活性，又避免间隙过大导致传动过程中出现回程冲击、传动精度下降的问题，链条的内链板、外链板采用8字形轮廓，能在保证链板抗拉强度的前提下减轻链条整体重量，降低运转时的离心载荷，滚子部分采用可自由转动的结构，啮合时与链轮齿面之间为滚动摩擦，能大幅降低齿面的磨损速率，延长整套传动机构的使用寿命。在安装边界的设计上，两链轮的中心距预留了足够的张紧调节空间，

　　实际安装时可通过调整主动轮或从动轮的安装位置，实现链条张紧度的调节，避免链条过松出现跳齿、脱链问题，也不会因为过紧加剧轴承受力、增加运转阻力。链轮的端面跳动、径向跳动公差按照通用机械传动的精度等级选取，能满足常规转速下的平稳运转需求，不会出现运转时链条周期性松紧变化、振动噪音过大的问题。整套结构的外形尺寸适配常规中小型设备的安装空间，链轮的齿宽、链条的宽度都做了标准化匹配，后期维护更换配件时可直接选用对应规格的标准件，不需要单独定制加工，降低设备的后期维护成本。设计时还考虑了实际使用中的润滑需求，链条与链轮的啮合位置预留了润滑脂加注的操作空间，日常维护时可直接在啮合部位涂抹润滑脂，减少铰接部位的磨损，降低运转噪音。另外链轮的中心孔、

　　键槽尺寸都按照标准轴径系列设计，可直接与市面上常规的减速电机输出轴、设备传动轴匹配，不需要额外加工转接轴套，减少装配环节的工作量。在功能特性上，这套传动结构可实现平行轴之间的动力传递，能在多尘、有少量油污的工业环境下稳定工作，对环境的适应能力比同步带、平带传动更强，不需要频繁调整张紧力，日常维护工作量小，传递相同扭矩时整体结构比齿轮传动更紧凑，成本更低，适合中心距较大的传动场景使用。
