曲柄连杆滑块往复传动机构设计

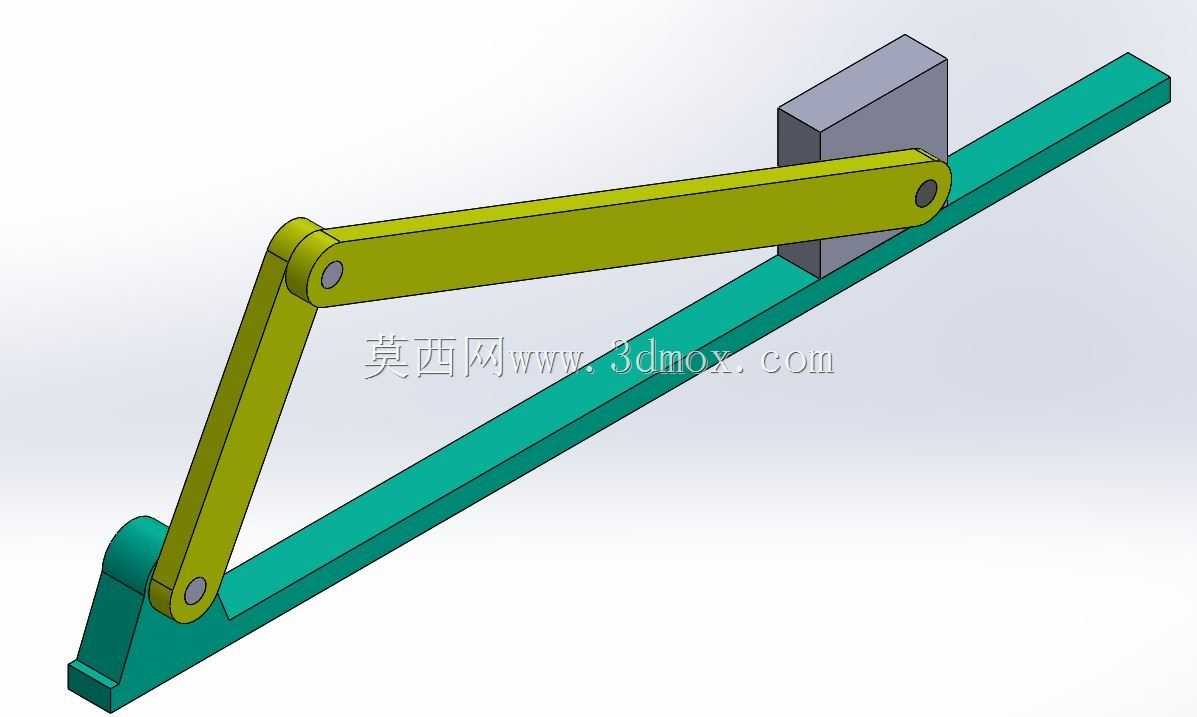

　　这套曲柄连杆滑块传动结构，是机械传动领域最经典的运动转换单元之一，日常在轻工送料机构、小型冲压设备的进给端、纺织机械的排线驱动模块、包装线的推料工位都能看到同原理结构的实际应用，核心作用是把曲柄端输入的连续回转运动，直接转化为滑块沿导轨方向的直线往复动作，不需要额外加装换向齿轮或者直线驱动单元，结构可靠性在中低速轻载工况下表现非常稳定。

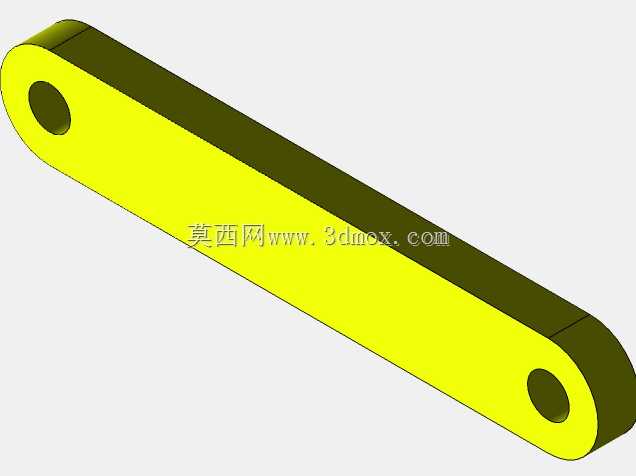

　　从实际设计逻辑来看，这套结构的运动副全部采用铰接销轴连接，曲柄端的固定铰接座作为整个机构的回转基准，安装时需要保证铰接孔的轴线与连杆运动平面完全垂直，避免运转过程中出现连杆别劲、销轴偏磨的问题。连杆作为传递扭矩的核心受力件，两端的铰接孔中心距是决定滑块行程的核心参数，设计时需要根据实际需要的滑块往复行程，匹配对应长度的连杆与曲柄回转半径，常规工况下曲柄回转半径与连杆长度的比值控制在1:3到1:4之间，能大幅降低滑块运动过程中的侧向分力，减少导轨的磨损速率。

　　滑块部分采用与导轨面贴合的矩形结构，配合面的粗糙度需要控制在Ra1.6以内，保证往复滑动过程中无卡滞，安装时滑块与导轨的侧向间隙保留0.02-0.05mm的活动量，既能避免间隙过大出现运动窜动，也能防止温度变化导致的热胀卡滞。整个机构的安装边界需要预留足够的运动空间：沿导轨长度方向需要覆盖滑块的全行程长度，宽度方向需要留出连杆摆动的最大侧向余量，高度方向要保证曲柄整周回转时不会与周边安装架、防护件产生干涉。

　　实际应用中，这套结构可以根据负载大小调整各部件的材质与截面尺寸，轻载工况下连杆可以采用铝合金型材加工降低运动惯量，重载工况则更换为45号钢调质处理，铰接销轴配套自润滑铜套减少日常维护频次。设计建模过程中需要重点做运动干涉检查，模拟曲柄整周转动的全行程状态，确认连杆摆动到上下止点位置时，与导轨、滑块、固定座之间没有碰撞，同时验证滑块的运动速度曲线是否符合工位的动作节拍要求，避免出现启动、停止阶段的冲击过大问题。对于需要调整行程的使用场景，还可以将曲柄的铰接点设计为可调节的滑槽结构，通过改变曲柄的有效回转半径，实现滑块往复行程的无级调整，适配不同尺寸工件的送料、推料需求。

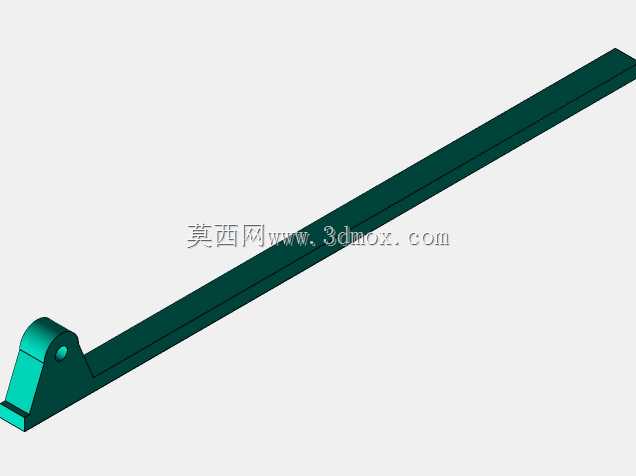

　　导轨部分作为滑块的运动支撑，安装时需要保证直线度公差在每米0.1mm以内，否则会大幅增加滑动阻力，甚至出现机构卡死的情况。固定铰接座的安装需要做加强处理，因为曲柄整周转动时会产生周期性的交变载荷，座体的固定螺栓需要加装防松垫圈，避免长期运转出现螺栓松动导致的机构定位偏移。这套结构没有复杂的电控元件，纯机械传动的特性让它在粉尘、潮湿等恶劣工况下也能稳定运行，日常维护只需要定期给铰接销轴加注润滑脂，检查滑块与导轨的配合间隙即可，维护成本远低于采用直线电机、气缸驱动的同功能直线往复机构。
