带警示标识的电气防护金属板盒结构

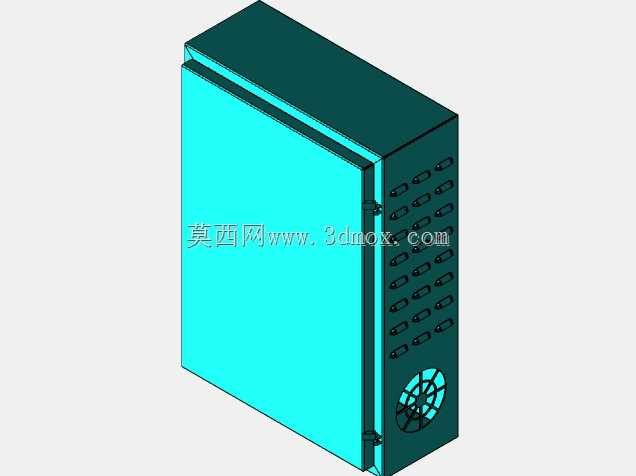

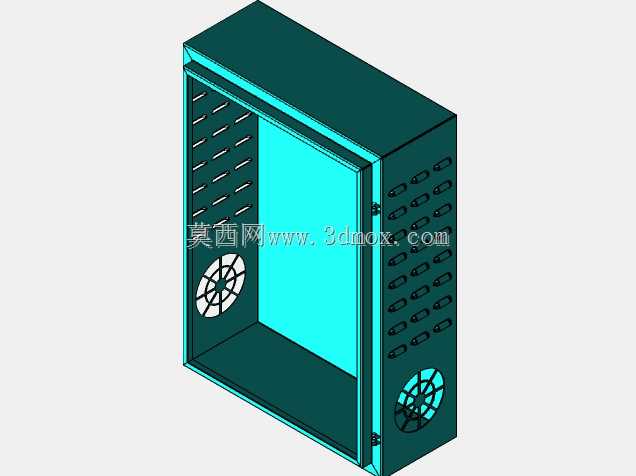

　　这款钣金壳体在工业现场的应用场景覆盖低压电气回路的就近防护、小型传感变送模块的户外安装、生产线旁分布式IO单元的封装，不少车间改造项目里，会用这类壳体容纳端子排、小型继电器或者信号转换模块，替代传统明装接线盒的防护短板，尤其在有切削液飞溅、金属粉尘飘落的机加工工位旁，封闭的钣金结构能阻挡杂物侵入内部电气元件，避免积尘造成的触点接触不良或者短路隐患。从功能特性上看，壳体采用分体铰接结构，盒盖与盒身通过侧边的合页结构连接，日常检修时无需完全拆下盒盖，翻开即可操作内部接线，合页的转轴间隙做了限位设计，盒盖翻开角度不会超过110度，避免检修时盒盖过度翻转磕碰周边管线；盒身侧面排布多组长圆形通风冲孔，冲孔采用向外冲压的翻边结构，

　　既保证通风散热的通流面积，又能防止外部液体顺着孔洞直接流入壳体内部，冲孔的排布密度经过核算，在壳体内部安装总功耗不超过25W的电气元件时，自然通风即可满足元件工作的温升要求，无需额外加装强制风冷部件，仅在壳体端面预留了标准风机安装位，若后续扩容增加功耗元件，可直接加装轴流风机实现强制散热，无需重新加工壳体。设计思路上优先考虑钣金加工的工艺可行性，整个壳体所有折弯内角均采用R0.8的标准折弯圆角，适配常规数控折弯机的下模开口，无需定制特殊刀具即可完成加工；板材选用1.2mm厚的冷轧钢板，兼顾结构强度与钣金成型的便利性，盒身的拼接边采用点焊固定后打磨平整的工艺，所有外露边缘均做压边处理，去除锐边毛刺，避免安装和检修人员划伤手部；

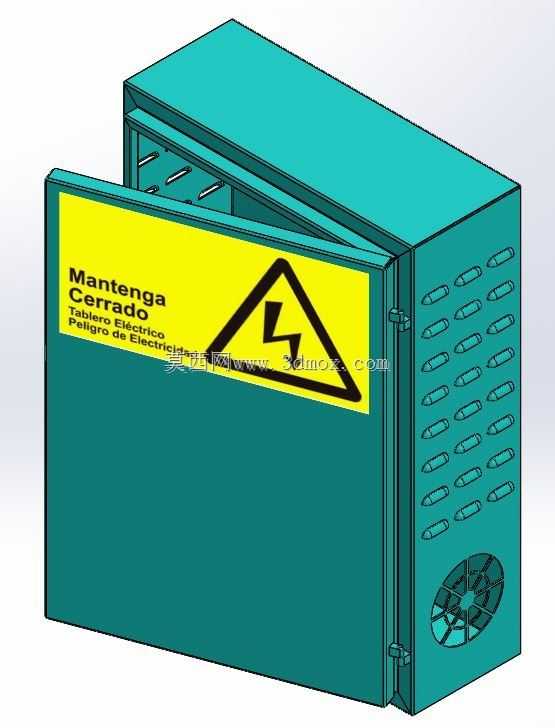

　　盒盖表面预留的警示标识区域采用凹印定位槽，粘贴警示标签时可直接对齐槽位，不会出现标签贴歪、移位的问题，标识区域的尺寸刚好适配标准的高压警示标签规格，无需单独裁剪标签。关于安装边界与外形尺寸，这款壳体的整体长宽高尺寸控制在200mm、150mm、100mm的常规区间，盒身背部预留四个腰型安装孔，孔位间距符合通用电气安装导轨的适配尺寸，既可以通过膨胀螺丝直接固定在墙面、设备机架立面，也能搭配卡扣固定在标准35mmDIN导轨上，适配不同现场的安装条件；安装时需要预留的操作空间为壳体前方至少150mm的无遮挡区域，满足盒盖翻开、接线操作的空间需求，壳体侧面与周边遮挡物的距离不小于30mm，保证通风冲孔的进风通畅；

　　盒体的接缝处预留了密封胶条的安装槽位，若应用在户外或者高潮湿场景，可嵌入发泡橡胶密封胶条，将壳体防护等级提升至IP54，满足喷淋、高粉尘环境的使用要求。在实际选型使用时，需要注意内部元件的安装板采用可拆卸设计，安装板通过四个M4的铜柱固定在盒身内部，可预先在安装板上完成元件固定、接线作业后，再整体装入盒体，大幅提升现场装配的效率，安装板与盒身之间预留5mm的走线间隙，方便内部线缆的排布与固定，避免线缆挤压在板材接缝处造成绝缘层破损。
