三角履带式移动小车结构三维设计

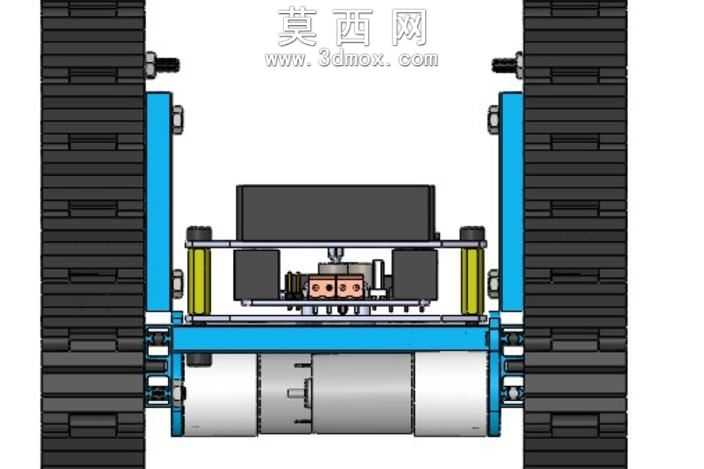

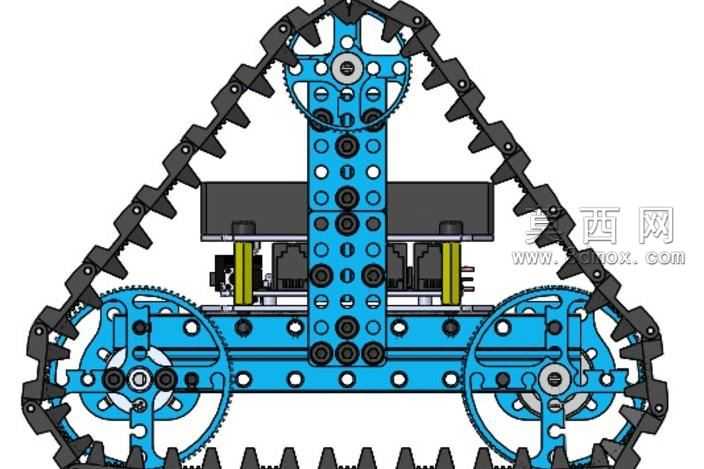

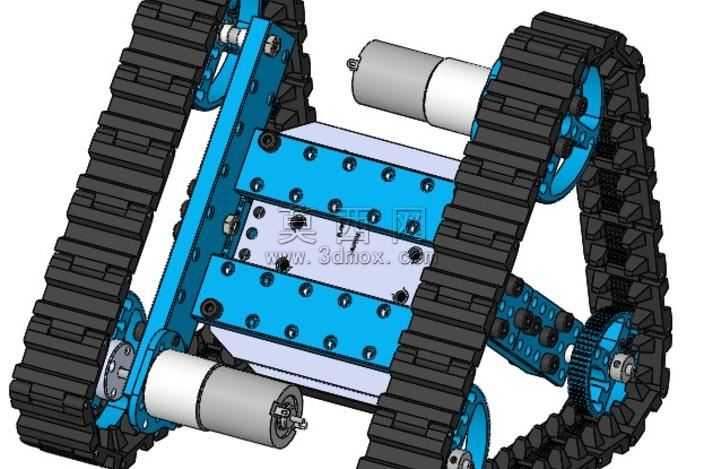

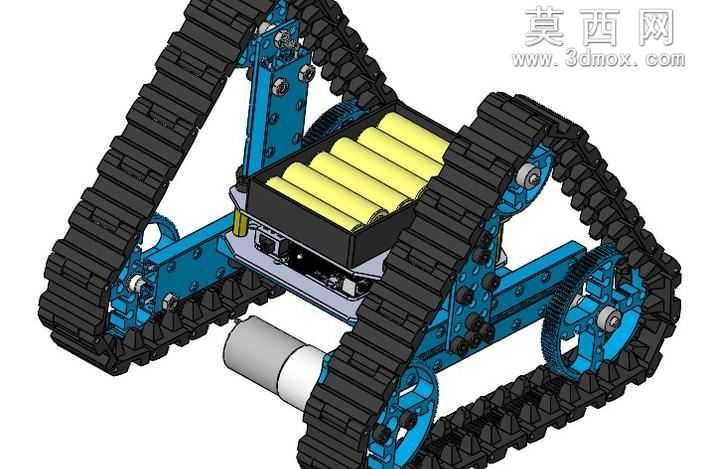

本作品为三角履带式移动行走机构的三维建模设计，整体采用三角构型的履带行走布局，在三维建模过程中，首先完成整体布局的参数化草绘，确定三个履带轮的中心距、履带包角、底盘安装空间等核心参数，保证三角构型的稳定性与越障性能的平衡。建模阶段对履带链节进行模块化阵列设计，每节履带的啮合齿、连接销轴孔、接地防滑纹路都做了精细化的特征建模，保证履带与驱动轮、导向轮的啮合间隙符合实际装配要求，避免运动仿真中出现干涉问题。针对两侧的蓝色结构支架，采用钣金与机加工结合的建模思路，还原支架上的安装孔位、减重槽、轴承安装座等细节特征，保证驱动电机、传动齿轮、电池仓的安装定位精准。驱动部分建模还原了直流驱动电机、传动齿轮组的结构，齿轮的模数、齿形参数按照传动比要求设计，保证动力传递的合理性。电池仓部分做了分仓式结构建模，适配多节柱状电池的排布，仓体的卡扣、限位结构都做了细节还原，保证电池安装的稳固性。材质渲染阶段，履带部分采用黑色橡胶材质，调整粗糙度参数还原橡胶履带的哑光磨砂质感；金属支架部分采用蓝色喷塑金属材质，添加轻微的金属反光与漆面颗粒质感，还原工业钣金件的真实视觉效果；驱动电机外壳采用银灰色金属材质，电池外壳采用亮黄色塑料材质，传动齿轮采用钢质金属材质，不同部件的材质区分清晰，渲染后整体结构的层次感分明。设计思路上，采用三角履带构型相比普通平直履带，拥有更强的越障能力与地形适应性，三角布局的前部抬升结构可以轻松越过台阶、沟壑等复杂地形，两侧对称的履带布局保证行走过程的稳定性，模块化的结构设计方便后续对驱动模块、电池模块进行升级更换，所有连接部位都设计了标准的紧固件安装位，符合实际机械装配的工艺要求，建模过程中全程校验各运动部件的运动行程，保证履带转动、齿轮传动过程中无硬干涉，整体结构紧凑，在有限的空间内集成了行走驱动、动力供给、结构支撑的全部功能，可作为小型移动机器人、探测小车的行走底盘参考方案。
