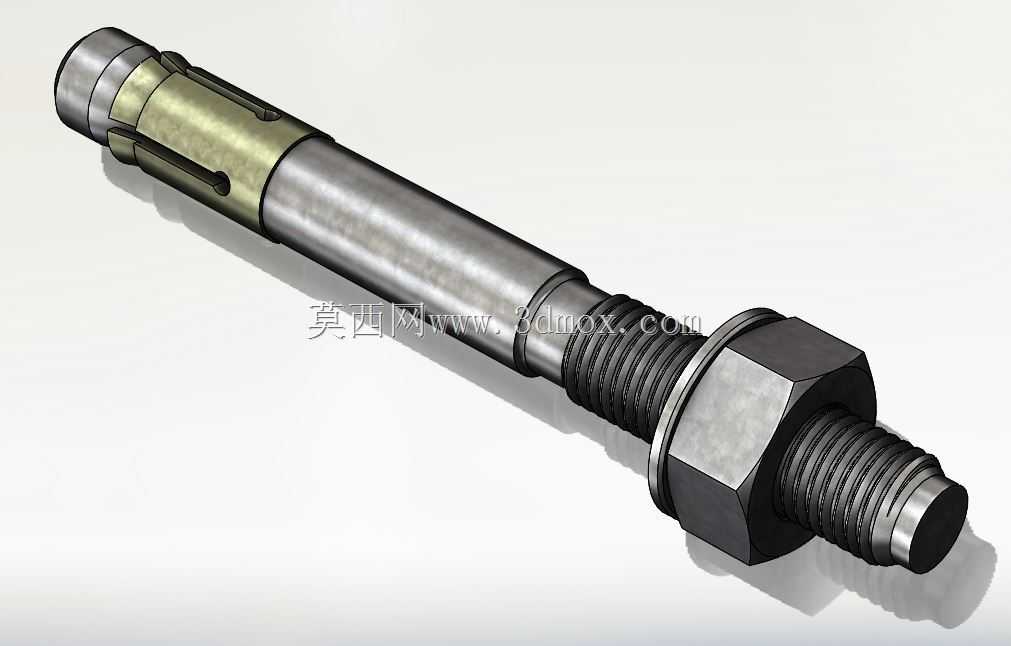

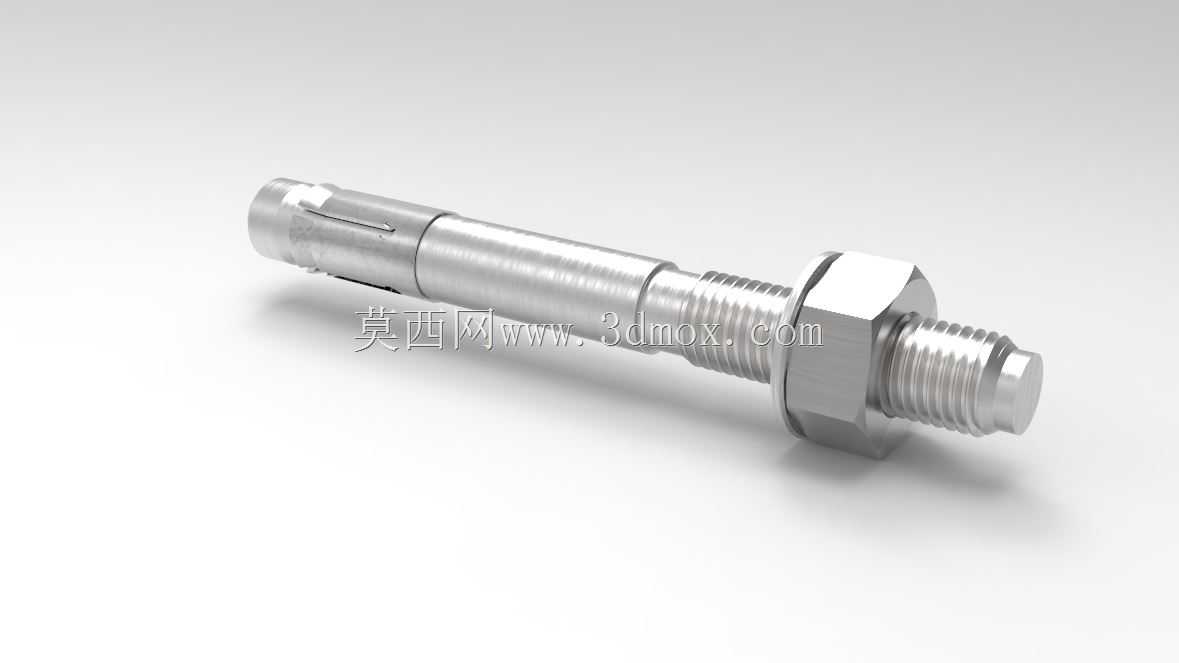

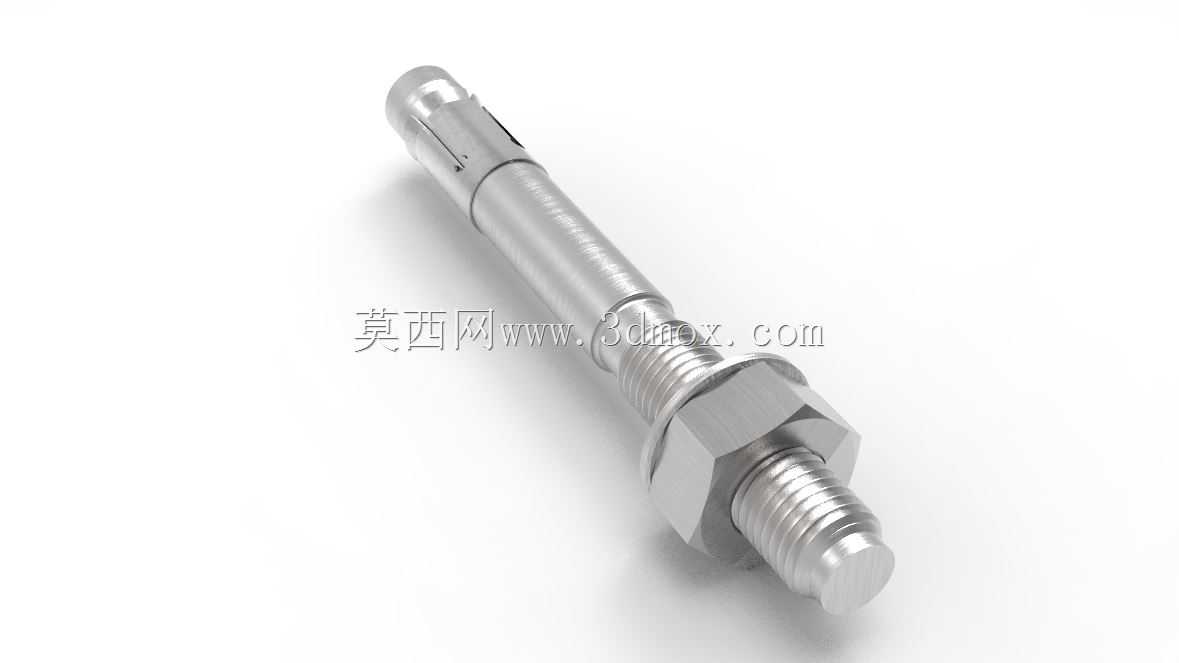

M16规格150长度膨胀锚固螺栓结构

　　在建筑机电安装、钢结构辅件固定、重型设备基座锚固这类对拉拔力有明确要求的施工场景里，适配16mm安装孔径的长杆膨胀锚栓是非常常用的受力连接件，这次建模的这款M16规格、总长度150mm的膨胀锚固结构，完全参照实际量产的佩尔诺系列镀锌膨胀螺栓的实物尺寸还原，所有结构细节都对应实际加工与装配逻辑，没有做简化失真处理。从实际安装的边界条件来看，这款锚栓适配的钻孔直径为16mm，钻孔深度需要略大于膨胀套的有效长度，保证膨胀片能够完全在混凝土或砖混结构的孔内完成胀开动作，螺杆外露段的螺纹长度预留了足够的调节余量，不管是固定角钢支架、设备底座压板还是管线支吊架，都能通过六角螺母的旋入深度调整夹紧厚度，适配不同厚度的被固定件。

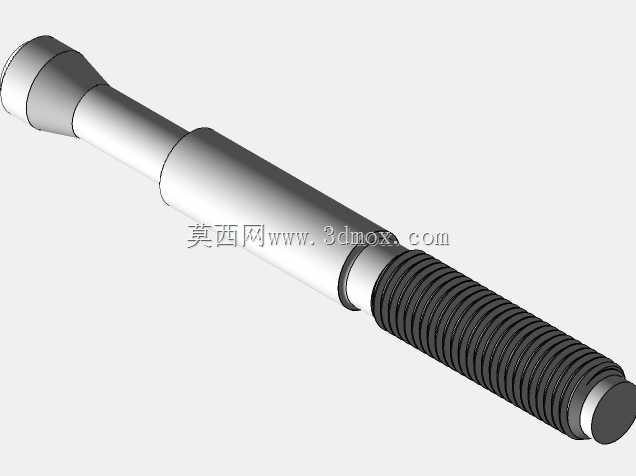

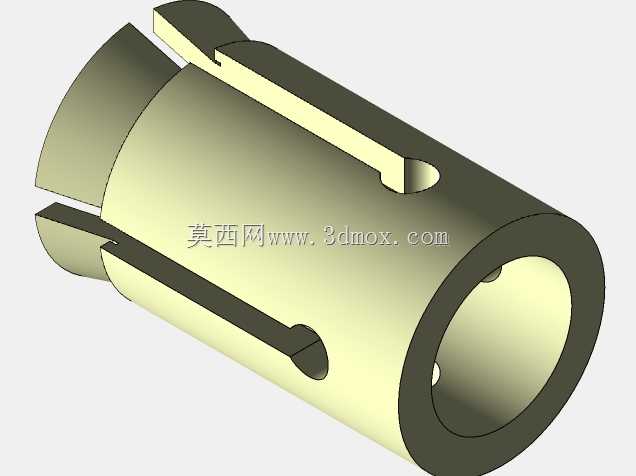

　　建模的时候首先梳理了整个零件的装配逻辑：整根构件由带锥度头的全螺纹螺杆、开口膨胀套、六角锁紧螺母、平垫圈四个部分组成，螺杆末端的锥度是整个膨胀功能的核心，当螺母旋紧带动螺杆向外位移时，锥头会挤开前端的开口膨胀套，让膨胀片向外撑开紧贴钻孔内壁，通过膨胀片与孔壁的静摩擦力、咬合作用力实现锚固力的传递，建模时特意还原了膨胀套上的三条纵向开口槽，槽的长度、宽度都和实物一致，避免出现仿真时膨胀变形逻辑与实际不符的问题。很多新手建模做膨胀螺栓的时候容易忽略螺杆上的定位台阶，这个台阶刚好卡在膨胀套的尾端，安装时能够限制膨胀套跟着螺母一起转动，保证拧紧扭矩能够有效转化为锥头的挤压力，不会出现空转打滑的情况，这次建模把这个台阶的直径差、

　　轴向位置都做了精准还原，包括六角螺母的对边尺寸、厚度也完全参照GB/T 6170的标准M16螺母参数做的，垫圈的外径、厚度也符合常规平垫圈的尺寸规范，不管是用来做施工方案的装配示意、还是做锚固受力的有限元仿真前置模型，都不需要再调整尺寸参数。从实际使用的工况来看，这款150mm长度的M16膨胀锚栓，有效锚固深度能够达到100mm左右，在C30混凝土结构上的允许拉拔力可以满足多数中型载荷的固定需求，比如厂房内的风管支吊架、电缆桥架立柱、小型设备的地面固定、户外护栏的立柱安装都能适用，建模时还原的镀锌表面质感也对应了实际产品的表面处理工艺，镀锌层能够满足常规室内、非强腐蚀户外环境的防锈需求，不需要额外做表面防腐处理。

　　整个模型的装配关系完全按照实际组装顺序搭建，膨胀套与螺杆的同轴度、螺母与螺杆的螺纹配合间隙都做了合理设置，既能够在三维软件里实现装配动画的演示，也能直接导出工程图用于加工参考，螺杆上的螺纹采用了真实的螺旋扫描特征，不是贴图模拟的假螺纹，在做干涉检查、装配间隙分析的时候能够得到准确的结果，不会出现螺纹处误判干涉的问题。另外在建模时特意考虑了安装时的操作空间，六角螺母的周边预留了足够的扳手操作空间尺寸，选型的时候可以直接参照模型的外轮廓尺寸，核对安装位置是否有足够的拧紧操作空间，避免现场安装时出现扳手无法就位的问题，膨胀套前端的收口结构也做了还原，这个结构能够保证膨胀套在未胀开的时候不会从螺杆上脱落，方便现场施工时直接将整根锚栓插入钻孔，不需要现场临时组装零件，提升安装效率。
