直线式气动位移检测传感装置结构

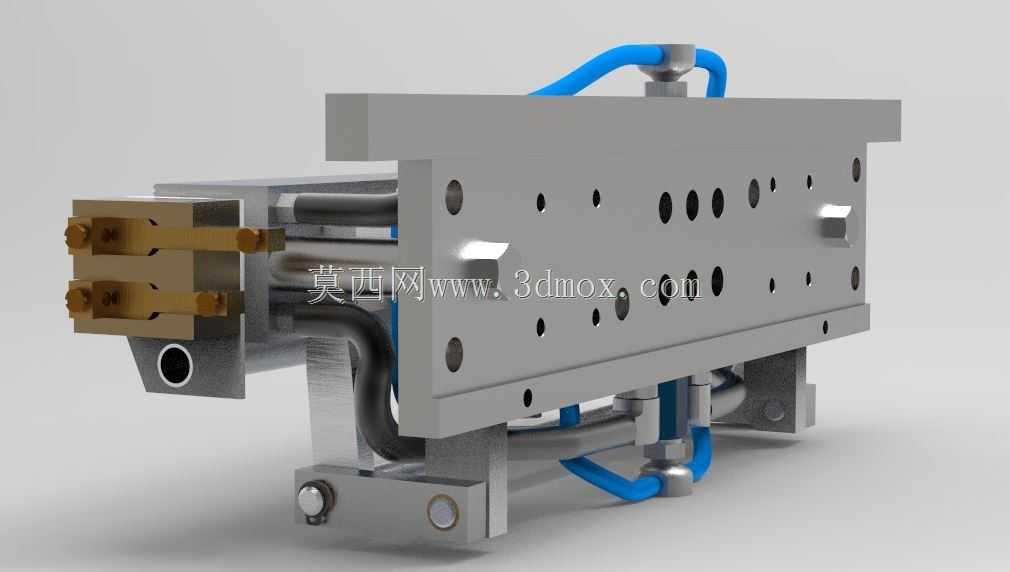

　　这款直线式气动位移检测传感装置，主要面向工业自动化生产线的工位位移反馈、工件到位检测、执行件行程校验场景，在半导体封装工位、汽车零部件压装工位、轻工包装线的物料定位环节都能适配，区别于普通光电式位移传感器，它采用气动管路配合直线滑动副的结构，能在多粉尘、轻微切削液飞溅的机加工工位稳定工作，不会因为光路被遮挡出现误触发，抗现场干扰能力更强。从结构设计逻辑来看，装置主体采用双侧平行光轴作为滑动导向支撑，光轴两端通过带安装孔的L型支架固定，安装支架预留的沉头孔可以直接适配M6规格的内六角螺栓，能直接固定在设备铝型材框架或者钢板安装面上，安装面的平面度要求控制在0.1mm以内即可，不需要额外加工高精度定位基准，现场安装调试的门槛较低。

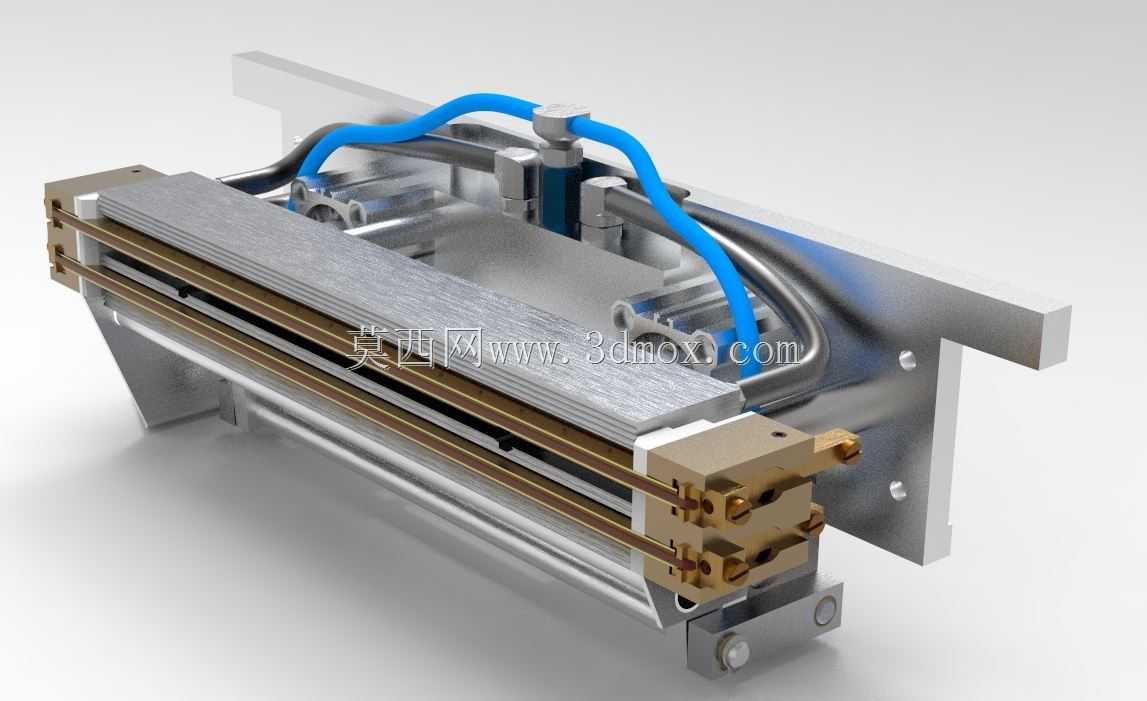

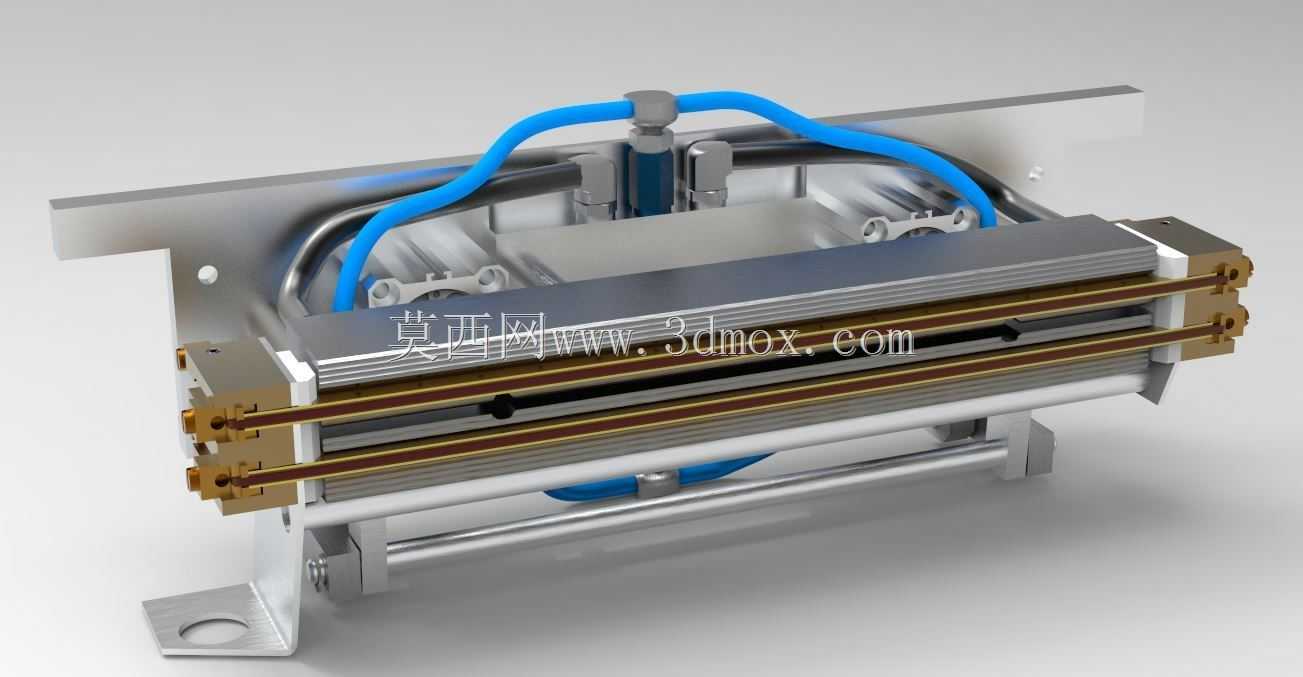

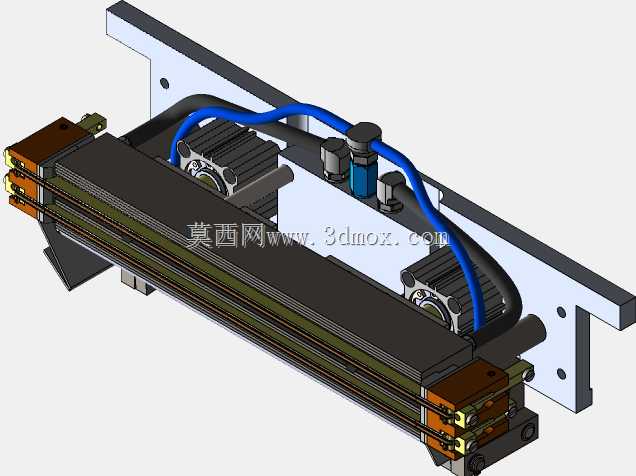

　　滑动部分的动子采用铜质导向套与光轴配合，配合间隙控制在0.02-0.04mm之间，既保证滑动过程无卡滞，又能避免间隙过大带来的检测误差，动子上集成的气路接口采用快插式结构，可以直接对接现场常用的6mm外径气动软管，气路连通后，动子的位移变化会带动内部的磁环或者阻性元件产生信号变化，输出对应位移量的模拟量或者开关量信号，检测行程覆盖0-120mm的常用区间，能满足绝大多数工位的位移检测需求。装置上方的蓝色气动软管采用弯曲预留设计，在动子全行程滑动过程中，软管不会出现拉扯、折弯堵气的问题，管路的弯曲半径预留了足够余量，长期往复运动也不会出现管路疲劳折损。主体的中部长条形结构是信号处理与变送单元的封装壳体，采用铝合金材质做阳极氧化处理，

　　既能屏蔽现场的电磁干扰，又能减轻整体重量，整体装置的总宽度控制在180mm以内，总高度（含安装支架）不超过120mm，安装时不需要占用太大的设备空间，对于紧凑布局的自动化工位非常友好。在设计细节上，动子与导向轴的配合位置预留了润滑脂存储槽，出厂填充的低温润滑脂可以保证在-10℃到60℃的车间环境下长期工作不需要额外补脂，维护周期能达到12个月以上。两端的安装支架除了固定导向轴之外，还集成了行程硬限位结构，当动子滑动到行程端点时，铜质的缓冲垫会先接触限位面，避免硬碰撞带来的零件损伤，同时也能防止动子滑出导向轴造成装置损坏。气路接口的位置做了内凹设计，外接气管插入后不会突出到装置的安装边界之外，

　　避免设备运行过程中其他运动部件刮蹭到气管造成气路故障。从实际使用的角度看，这款传感装置不需要额外的安装支架附件，拿到现场直接通过四个安装孔就能完成固定，接通气路与信号线缆之后就可以投入使用，调试时只需要根据实际检测行程调整零点与满量程参数即可，不需要复杂的标定流程。相比同行程的光栅式位移传感器，它的抗振动性能更好，在冲压设备周边等有持续振动的工位上，不会因为振动出现检测数值跳变的问题；相比普通的接触式行程开关，它能输出连续的位移数值，而不只是开关量信号，可以满足需要实时反馈位移量的闭环控制场景，比如压装工位的压入深度实时检测、机械手取料时的伸缩行程反馈、物料输送线上的工件位置连续追踪等场景。装置的所有外露金属件都做了防锈处理，铜质零件做了钝化处理，铝合金壳体做了硬质阳极氧化，钢制的安装螺栓采用不锈钢材质，在有一定湿度的车间环境下也不会轻易生锈，能适应不同行业的车间工况。布线与布管的位置都做了走线槽预留，现场安装时可以把信号线缆与气动软管顺着安装面排布，不会出现线缆杂乱、容易被剐蹭的问题。
