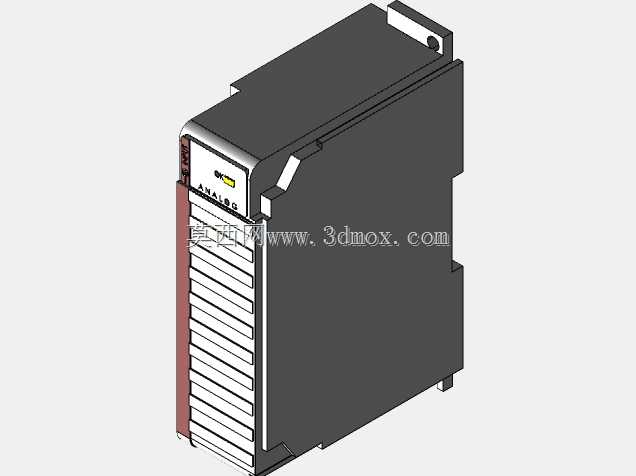

罗克韦尔1769系列IO模拟量输入模块

　　在离散制造与流程工业的PLC控制系统搭建场景中，这类紧凑型IO模块是CompactLogix控制系统的核心扩展部件，主要承担现场模拟量信号的采集转换功能，可对接工业现场的4-20mA电流型传感器、0-10V电压型检测仪表，将现场的温度、压力、流量、液位等连续变化的物理量转换为PLC可识别的数字信号，为闭环控制、数据采集、状态监测提供底层信号支撑。从实际工程应用来看，这类模块多用于中小型设备的电气控制柜内，比如小型水处理设备、单机自动化专机、包装生产线的主控单元扩展，相比大型机架式IO系统，它的体积更紧凑，不需要单独的机架安装空间，能有效缩减控制柜的整体尺寸，降低柜体制作成本。

　　从结构设计思路来看，模块采用了标准的1769系列总线连接结构，侧面集成了背板总线接插件，不需要额外接线就能完成与CPU模块、相邻IO模块的通讯与供电连接，组装时只需要将模块沿导轨卡装后，把相邻模块的总线拨杆锁紧即可完成硬件连接，大幅减少了柜内接线工作量。模块正面设置了状态指示灯区域，可直观显示模块供电状态、各通道通讯状态、故障报警状态，现场运维人员不需要打开控制柜柜门、不需要连接编程软件就能快速判断模块运行状态，排查通道故障。接线端子采用了插拔式结构，端子排与模块主体可分离，现场更换模块时不需要重新压接每一根信号线，只需要拔下端子排替换新模块后插回即可，能将故障停机时间压缩到分钟级，适配连续生产场景的快速运维需求。

　　在安装边界与尺寸设计上，模块采用标准35mmDIN导轨安装方式，整体外形为长方体结构，宽度仅占单槽位，深度方向预留了足够的接线弯曲空间，安装时只需要保证模块上下方预留不少于20mm的散热间隙，左右相邻模块可紧密拼接无额外间距，柜内布局时可将同系列的数字量模块、模拟量模块、通讯模块紧密排列，最大化利用柜内安装空间。模块的接线端子位于正面下方，接线方向为垂直向下，柜内布线时信号线可沿柜内走线槽直接引至端子排，不需要做过大角度的弯折，能减少信号线的应力损伤，同时端子排上标注了清晰的通道号、信号类型标识，接线时可对照标识快速完成接线，避免错接漏接。

　　从功能特性来看，这类模拟量输入模块支持多通道独立配置，每个通道可单独设置信号类型、量程范围，不需要额外配置跳线，所有参数通过编程软件在线配置即可完成，适配不同类型的现场传感器接入需求。模块内部集成了信号滤波、光电隔离电路，可有效抑制工业现场的电磁干扰，避免变频器、伺服电机等强干扰设备对信号采集精度的影响，保证采集数据的稳定性。模块的外壳采用阻燃工程塑料材质，满足工业电气设备的阻燃等级要求，可在0-60摄氏度的工作环境下长期稳定运行，适配大多数工业现场的环境温度条件，不需要额外配置散热或加热装置。在实际选型过程中，设计人员可根据现场需要采集的模拟量通道数量、信号类型选择对应型号的模块，搭配同系列的CPU模块、通讯模块、电源模块组成完整的控制系统，其统一的安装尺寸与总线协议可保证不同功能模块之间的兼容性，减少选型与设计的工作量。
