50X50mm绝缘支撑柱结构设计

项目分类:通用五金配件 发布时间:2024-01-09 ID:722060
  • 50X50mm绝缘支撑柱结构设计
  • 50X50mm绝缘支撑柱结构设计

  在中低压电气柜、母线排布系统以及各类需要带电体与安装基体隔离的工业场景中,绝缘支撑件是保障设备爬电距离、避免相间短路、固定带电导体的核心基础零件,本次设计的50X50mm规格绝缘支撑柱,正是针对紧凑安装空间下的绝缘支撑需求开发的结构件。从实际使用场景来看,这类绝缘件常应用在机床电控柜内部的铜排固定、低压配电盘的导体隔离、小型工业设备的带电部件安装支座位置,需要同时满足绝缘性能要求与机械承载要求,避免设备运行过程中因支撑件形变、绝缘失效引发的电气故障。

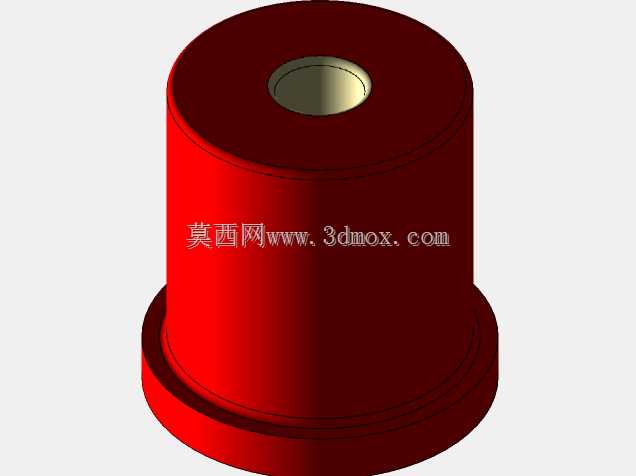

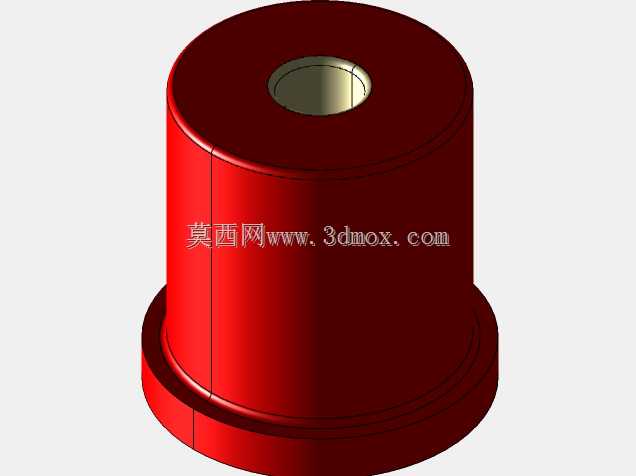

  从结构设计思路来看,该支撑柱采用带底部法兰的阶梯圆柱外形,底部法兰直径大于主体柱身,安装时法兰端面与安装基板完全贴合,增大接触面积的同时,可分散柱身承受的垂直压力,避免长期受压出现柱身根部开裂的问题。柱身主体为等直径圆柱结构,外表面无多余凸起与凹槽,一方面可以减少表面积灰,避免粉尘堆积降低表面绝缘电阻,另一方面光滑的柱面能有效提升爬电距离,在相同高度下获得更优的绝缘防护能力。柱体中心设计有贯通的金属嵌件内孔,内嵌金属螺母或螺纹套,用于和带电部件的安装螺栓配合,金属嵌件与绝缘本体通过注塑或压装工艺结合为整体,既保证了连接的螺纹强度,避免绝缘材料直接攻丝出现的滑牙问题,又能让螺栓锁紧时的压紧力均匀传递到绝缘柱本体上,不会出现局部应力集中导致的绝缘件碎裂。

  从尺寸与安装边界来看,该支撑柱主体直径为50mm,整体高度匹配1-1000V电压等级下的绝缘距离要求,底部法兰的外沿超出柱身一定尺寸,安装时法兰上可根据需求设计沉头安装孔,用于从背面穿入螺栓将绝缘柱固定在安装底板上,也可采用底部嵌装螺母的形式,从安装板正面拧入螺栓完成固定,两种安装形式都能保证绝缘柱与安装基体之间无相对位移。中心内孔的金属嵌件长度略小于柱身总高度,避免螺栓拧入后端部超出绝缘柱底面,造成带电部件与安装基板之间的电气间隙不足。柱身上端与下端的边缘都做了小尺寸的圆角过渡,避免安装过程中尖锐边角划伤操作人员,同时也能减少注塑成型时的应力集中,降低零件存放与使用过程中出现开裂的概率。

  在功能特性上,该绝缘支撑柱的结构设计充分考虑了工业现场的使用环境,柱身无水平方向的凹槽与接缝,不会积存凝露与油污,在多粉尘、轻度油污的车间环境中也能保持稳定的绝缘性能。底部法兰的设计让支撑柱在承受侧向力时,法兰边缘可以提供额外的支撑力矩,相比无法兰的直柱式绝缘件,抗侧向冲击能力提升明显,在设备运输、启停振动的工况下,不会出现根部断裂的问题。中心金属嵌件的同轴度与柱身保持一致,安装后带电部件的安装面与安装基板保持平行,避免铜排等导体安装后出现倾斜,导致相邻导体之间的电气间隙不足。

  从建模实现的角度来看,该零件的建模过程优先保证各回转面的同轴度,以中心内孔的轴线为基准,依次构建底部法兰、柱身、顶部端面的回转特征,金属嵌件的安装位在建模时预留合理的压装过盈量,保证嵌件装配后不会出现松动。各过渡圆角的尺寸根据绝缘材料的抗冲击性能设定,避免圆角过小导致的应力集中,同时也不会因为圆角过大减小有效绝缘距离。安装孔的位置尺寸严格匹配通用电控柜的安装孔位标准,可直接替换同规格的现有绝缘支撑件,无需对安装基板做额外加工。在实际选型使用时,可根据承载的导体重量、安装空间的垂直高度,匹配对应高度的同系列绝缘柱,该50mm直径规格的支撑柱可满足常规低压铜排、小型电气元件的支撑固定需求,安装时需保证法兰端面与安装板完全贴合,螺栓锁紧力矩控制在材料允许的范围内,避免力矩过大压裂绝缘本体。
