在低压电气柜、机床电控单元、自动化设备布线模组的装配场景里,绝缘支撑件是容易被忽略但直接影响设备运行可靠性的基础零件,本次设计的40X40规格绝缘隔离柱,就是针对紧凑安装空间内的带电部件固定、绝缘隔离需求开发的结构件。从实际使用场景来看,这类零件常被用在CA6140这类普通车床的电控仓内部,用来固定接线端子排、PCB控制板、电源模块等带电部件,避免带电部件直接与金属安装底板接触造成漏电、短路风险,同时也能在设备运行产生振动时,为被支撑部件提供稳定的支撑力,抵消部分振动传递,降低接线松脱、元件引脚断裂的故障概率。

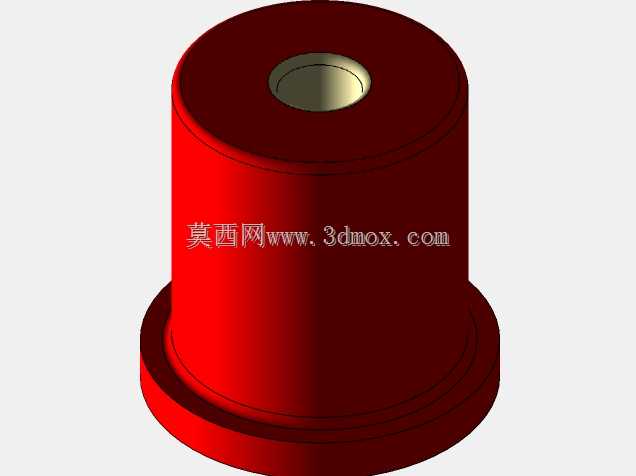

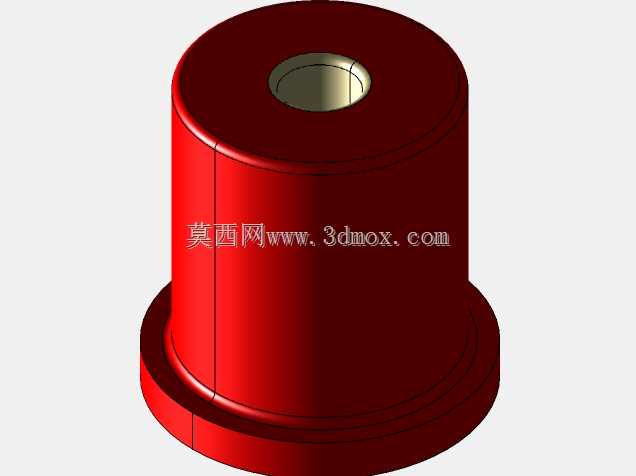

设计之初首先要明确安装边界条件,这款隔离柱的主体外径为40mm,总高度40mm,底部带有一圈直径略大于主体的法兰凸缘,凸缘的作用是增大与安装面的接触面积,降低单位面积压强,避免在拧紧固定螺丝时绝缘材料被压裂,同时凸缘也能在安装时起到定位作用,让隔离柱在安装孔位上不会出现径向偏移。柱体中心设计有贯穿的金属嵌件内孔,这个内孔的尺寸是按照常用的M6固定螺丝规格匹配的,金属嵌件的加入是为了避免绝缘材料直接与螺丝螺纹咬合,因为常用的绝缘工程材料比如电木、玻纤增强尼龙虽然绝缘性能优异,但螺纹强度较低,多次拆装后容易出现滑牙问题,内嵌铜质或者钢质的螺纹衬套后,既能保证绝缘性能,又能大幅提升连接强度,满足设备多次维护拆装的需求。
从结构细节来看,柱体采用上窄下宽的阶梯过渡设计?不对,实际结构是主体为等直径圆柱,底部法兰凸缘与主体之间采用圆角过渡,这个圆角不是随意设计的,一方面是为了降低注塑成型时的应力集中,避免零件在冷却过程中出现开裂,另一方面在安装时,圆角过渡能让柱体底部与安装面更贴合,不会因为加工毛刺导致柱体安装倾斜。柱体顶部的内孔口部设计有倒角,这个倒角的作用是引导固定螺丝顺利进入内螺纹,避免安装时螺丝对位不准刮伤螺纹,同时也能减少内孔口部的应力集中,在螺丝拧紧时不会因为应力集中导致顶部开裂。
在材料选型的匹配设计上,这个结构预留了足够的壁厚,主体壁厚超过5mm,不管是采用玻纤增强尼龙、电木还是环氧棒加工,都能满足1kV以下低压系统的绝缘要求,同时壁厚也能保证足够的机械强度,在承受500N的轴向压力时不会出现碎裂、变形的情况。考虑到机床加工车间的使用环境,这类零件表面没有多余的凹槽、缝隙,避免加工过程中的切削液、金属碎屑堆积在零件表面,降低绝缘性能,光滑的柱体外表面也方便日常维护时的清洁,擦拭表面的油污、灰尘就能恢复绝缘性能。
从安装适配性来看,这款隔离柱的尺寸属于通用规格,既可以用在机床电控柜内部的端子排固定,也可以用在自动化设备的传感器安装支架绝缘隔离,甚至在小型电源设备内部的变压器固定场景也能适配。底部法兰的厚度设计为3mm,既不会因为太薄导致法兰容易断裂,也不会因为太厚增加不必要的材料成本,中心嵌件的长度贯穿整个柱体高度,螺丝拧紧时受力均匀,不会出现柱体局部受力过大碎裂的问题。在建模过程中,所有的过渡圆角、倒角尺寸都按照工程实际的加工工艺要求设置,没有出现无法脱模、无法加工的尖锐内角,不管是采用注塑批量生产,还是采用棒料机加工小批量制作,这个结构都能顺利加工,不需要额外的特殊工艺,能有效控制生产制造成本。
实际使用中,这类绝缘隔离柱的失效形式大多是安装时拧紧力矩过大导致柱体开裂,或者长期在高温环境下工作材料老化变脆,所以在结构设计时,特意在柱体底部与法兰连接的位置做了壁厚加强,这个位置是应力集中最明显的位置,加厚处理后能承受更大的拧紧力矩,降低安装时的碎裂风险。同时柱体的外表面没有设计防滑纹之类的结构,因为这类零件安装时不需要手动拧动,都是通过两端的螺丝固定,多余的防滑纹反而会增加注塑模具的复杂度,也容易积攒灰尘油污,光滑的柱面是更适合工业场景的设计选择。
