大电流穿墙式接线绝缘座结构设计

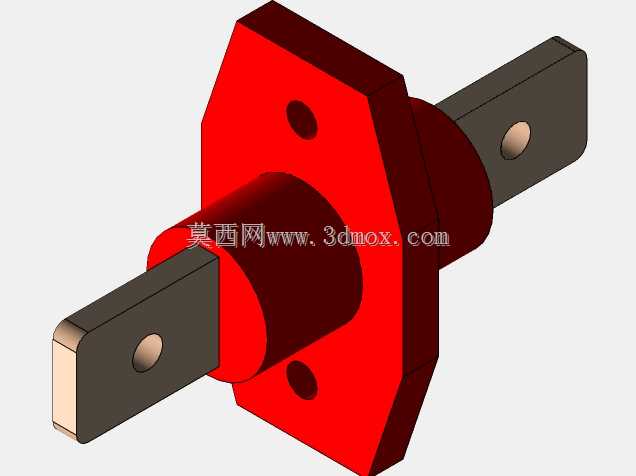

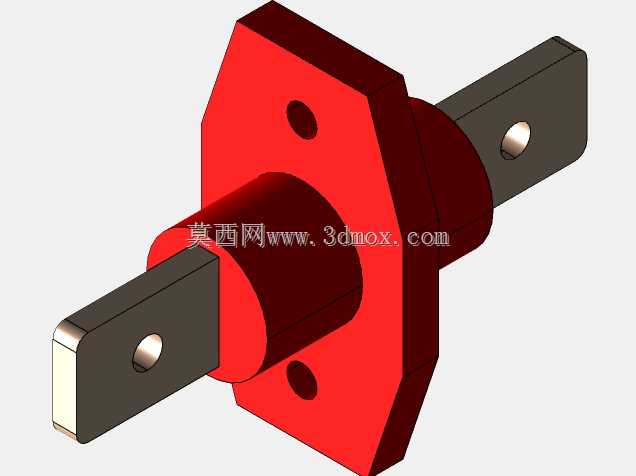

　　在低压大电流配电柜体、工业变频设备、整流机组这类需要将主回路电流从柜体内部引至外部的场景中，穿墙式绝缘接线座是必不可少的核心连接部件，它既要承担载流导体与柜体金属面板之间的可靠绝缘，又要为贯穿柜体的导电排提供稳定的机械支撑，避免导电排受外力拉扯、振动偏移导致的绝缘间隙不足、接触不良等故障。这款接线绝缘座的设计完全围绕大电流工况的实际需求展开，中间的绝缘主体采用带安装法兰的阶梯轴结构，法兰盘上对称开设两个安装通孔，可直接通过螺栓固定在柜体面板的预制开孔上，安装时法兰盘与柜体面板贴合面可根据防护需求加装密封垫片，满足不同柜体的IP防护等级要求。绝缘主体的轴向通孔用于穿装扁平铜质导电排，导电排两端均预制接线圆孔，可直接与柜内、

　　柜外的母排或电缆端子通过螺栓压接，无需额外做转接处理，减少了连接节点的接触电阻，降低大电流工况下的接头发热风险。从结构设计逻辑来看，绝缘主体的法兰盘做了切边处理，并非整圆形结构，这种设计一方面可以减少绝缘材料的用量，降低部件自重，另一方面切边后的法兰可以与柜体开孔周边的定位结构配合，防止安装后绝缘座随导电排受力发生周向转动，保证接线位置的固定性。导电排与绝缘主体之间采用过盈配合加轴向限位的结构，绝缘主体两端的凸台刚好卡住导电排的台阶位置，避免导电排在轴向发生窜动，即使接线端子螺栓反复拆装受力，导电排也不会相对于绝缘座移位，保证长期使用的结构稳定性。从安装边界尺寸来看，绝缘法兰的对角尺寸适配常见的低压柜体穿墙开孔规格，

　　导电排伸出绝缘主体两端的长度预留了足够的接线操作空间，两端接线孔的中心距符合通用大电流母排的连接尺寸规范，不需要对现有柜体开孔、母排布局做额外修改即可直接替换同规格的老旧绝缘座，适配性较强。在绝缘性能设计上，绝缘主体的外表面做了多道环形凸棱结构，这些凸棱一方面增加了导电排与柜体金属面板之间的爬电距离，在潮湿、多粉尘的工业现场环境下，能有效避免沿绝缘表面的闪络放电问题，另一方面凸棱结构也提升了绝缘主体本身的结构强度，减少注塑成型后的收缩变形，保证部件的尺寸精度。导电排采用T2紫铜材质加工，表面做钝化处理，既保证优良的导电性能，又能避免长期使用过程中铜排氧化导致接触电阻上升，铜排的厚度与宽度按照1kVA对应1000A的载流量做匹配设计，

　　在额定电流下的温升符合低压电器的相关标准要求，不会出现过热老化绝缘件的问题。实际选型使用时，需要注意确认柜体面板的开孔尺寸与绝缘法兰的安装尺寸匹配，安装时螺栓的锁紧扭矩要控制在合理范围，避免压力过大导致绝缘法兰开裂，同时接线时要保证铜排两端的连接螺栓压接牢固，定期检查接头发热情况，这类绝缘座相比传统的绝缘子加铜排的分体式接线结构，集成度更高，安装工序更简单，整体结构的一致性更好，能有效减少现场安装的人工成本，也降低了分体式装配带来的绝缘间隙不足、同心度偏差等安装隐患，在机床电控柜、工业整流设备、低压成套配电柜这类场景中都有广泛的适用性。
