70X60规格CI级1.5-1500绝缘支撑件

　　在中低压配电柜体、母线桥架、工业变频设备的内部结构搭建中，绝缘支撑件是决定带电部件排布安全距离、规避爬电风险的核心基础零件，本次呈现的这款支撑结构，正是针对额定电压区间1.5kV至1500V的工频交流电气场景开发的专用绝缘构件。从实际使用场景来看，这类零件常被安装在柜体内的安装梁与带电母排之间，或是作为高压端子与接地金属框架之间的隔离载体，既要承担母排、端子等部件的静态承重，也要在设备长期运行过程中耐受温湿度变化、粉尘附着带来的绝缘性能考验，避免出现沿面放电、击穿短路等故障。

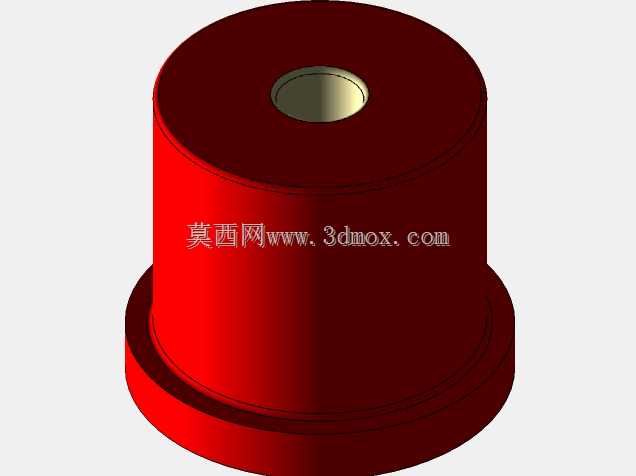

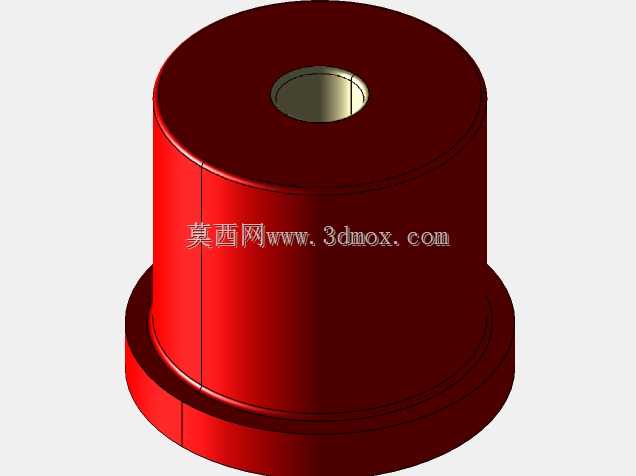

　　从结构设计逻辑来看，这款零件采用了阶梯式圆柱外形，主体为等直径的圆柱筒体，底部设置直径更大的法兰式安装边，这种设计一方面是为了增大与安装基面的接触面积，降低单位面积的压应力，避免安装时绝缘件局部受力开裂，另一方面底部法兰的存在也拉长了零件表面的爬电距离，在同等安装高度下能获得更优的绝缘防护等级。零件中心设置贯通的金属嵌件内孔，内嵌的金属衬套可以直接与安装螺栓配合，避免螺栓直接挤压绝缘本体造成应力开裂，同时金属嵌件的螺纹精度可以保证安装后的连接强度，不会因为绝缘材料的蠕变特性出现连接松动的问题。

　　尺寸边界上，这款绝缘件的主体外径为70mm，总安装高度为60mm，底部法兰的直径比主体大出10mm左右，中心嵌件的内孔尺寸适配常规的M8至M10安装螺栓，安装时只需要在安装基面开出对应螺栓过孔，将绝缘件底部法兰贴合基面，穿入螺栓拧紧即可完成固定，不需要额外的定位结构，安装效率较高。设计过程中特意将零件的外表面做了光滑的圆弧过渡处理，没有尖锐的棱角，一方面可以减少生产脱模时的应力集中点，提升零件的成品率，另一方面光滑的表面不容易积灰，在多粉尘的工业车间环境下，能减少导电粉尘附着带来的绝缘性能下降问题。

　　从材料选型的匹配性来看，这类绝缘件一般采用不饱和聚酯玻璃纤维增强模塑料压制而成，也就是行业内常说的DMC或SMC材料，这种材料的介电强度高，耐温等级可以达到B级甚至F级，能够适配电气设备长期运行时的温升要求，同时材料本身的机械强度足够，既能承受垂直方向的安装压力，也能耐受一定的侧向冲击力，在设备运输、运行振动的工况下不会出现碎裂问题。在实际选型过程中，工程师需要根据带电部件的工作电压、安装空间的高度限制、需要承载的部件重量来匹配对应规格的绝缘件，这款70X60规格的产品，刚好适配1.5kV及以下电压等级的柜内母排支撑，安装后母排与接地柜体之间的空气间隙、爬电距离都能满足低压配电设计规范的要求，不需要额外增加绝缘隔板。

　　建模过程中，需要重点关注几个结构细节的还原：首先是中心金属嵌件与绝缘本体的结合面，要做出滚花或卡槽结构，保证嵌件在绝缘本体内不会出现转动或轴向窜动，这是实际生产中保证零件可靠性的关键结构；其次是底部法兰与主体圆柱的过渡圆角，圆角半径不能过小，否则压制过程中材料流动不畅容易出现缺料，同时使用过程中圆角位置也容易出现应力集中开裂；另外零件的上端面与中心孔的交接位置也要做微小的倒角处理，避免安装时螺栓穿入过程中刮伤绝缘层，或是安装后螺栓垫片的锐边切割绝缘本体表面。

　　在实际设备装配场景中，这类绝缘件的排布间距也有明确要求，一般来说相邻两个支撑件之间的母排跨度不超过300mm，避免母排因为自身重量或电动力作用出现变形，同时支撑件的安装位置要避开母排的连接点，减少连接点发热对绝缘件的长期烘烤。这款绝缘件的红色外观是行业内的常规配色，一方面可以起到安全警示作用，提醒运维人员该位置为带电绝缘部件，另一方面红色色母在模压过程中分散性好，不容易出现色差，适合批量生产的质量管控。对比同规格的其他绝缘支撑结构，这款阶梯圆柱式的设计结构更简单，模压生产的模具成本更低，零件的一致性更容易保证，同时没有多余的凸起或凹槽结构，日常运维清扫时也更容易擦拭表面的积尘，长期使用的维护成本更低。
