60X60mm绝缘支撑柱结构设计

　　在中低压配电柜体、母线槽系统以及各类工业电气设备的内部排布中，绝缘支撑件是决定带电部件安装稳定性、电气间隙合规性的核心基础零件，本次呈现的这款柱式绝缘支撑，就是针对额定电压1.5kV等级的柜内带电体固定场景开发的结构件。从实际使用场景来看，这类绝缘件常被安装在开关柜的柜体内壁、母线安装梁之间，用来固定铜排、带电接线端子等部件，既要承担带电部件的静态承重，还要在设备长期运行过程中耐受电场作用、环境温湿度变化带来的性能考验，避免出现爬电、击穿等电气故障，同时抵消设备运行时的轻微振动，防止带电部件移位引发安全隐患。

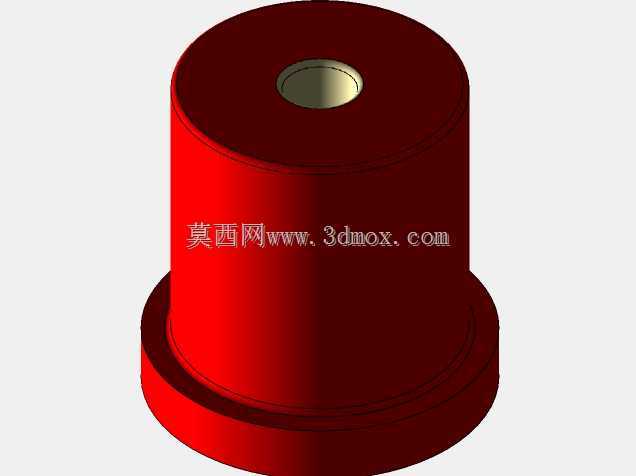

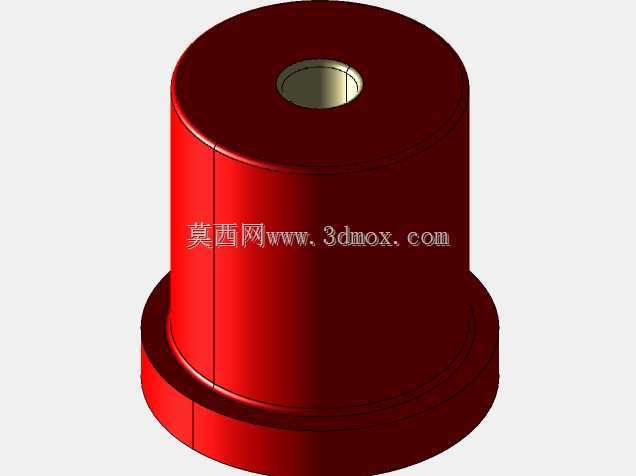

　　从结构设计逻辑来看，这款支撑采用了阶梯式柱体结构，底部做了加大直径的法兰式安装底座，相比等直径的柱体结构，更大的底座接触面积一方面可以降低安装面的压强，避免安装时拧紧固定螺丝导致绝缘件本体出现应力开裂，另一方面也能拉长爬电距离，提升潮湿、多尘工况下的绝缘可靠性。柱体主体为等直径圆柱结构，顶部中心内嵌金属嵌件，嵌件带有内螺纹孔，用来和带电部件的安装螺丝配合，金属嵌件和绝缘本体之间采用模压嵌合的结构，嵌件外壁做了滚花处理，保证和绝缘材料结合紧密，不会在长期受力后出现嵌件松动、脱出的问题。顶部端面做了轻微的倒角处理，既可以避免安装时棱角刮伤安装人员，也能减少端部的电场集中效应，降低局部放电的概率。

　　尺寸边界方面，这款支撑的主体外径为60mm，整体高度为60mm，底部法兰直径比主体柱体大10mm左右，法兰厚度约8mm，中心金属嵌件的螺纹规格适配常规的电气安装螺丝，安装时只需要在固定梁上对应位置开出适配的过孔，从梁的背面穿入固定螺丝锁紧底部法兰，再将需要固定的带电部件对准顶部嵌件的螺纹孔锁紧即可，不需要额外的固定支架，安装方式简单快捷，适配大多数标准配电柜的安装梁间距。绝缘本体采用红色的热固性绝缘材料模压成型，这类材料具备良好的电气绝缘性能、机械强度以及耐热性能，长期工作温度可以满足常规工业电气设备的运行温升要求，不会因为设备正常发热出现材料变形、绝缘性能下降的问题。

　　在结构细节处理上，柱体和底部法兰的衔接位置做了圆角过渡，避免直角位置出现应力集中，在模压成型过程中也能减少材料填充缺陷，提升零件的成品率和整体结构强度。柱体外壁保持光滑的圆柱面，没有多余的凸起或者凹槽，一方面可以减少表面积灰，降低积灰引发的爬电风险，另一方面光滑的表面也更容易在设备维护时进行清洁擦拭。中心的金属嵌件端面和绝缘件顶部端面保持齐平，不会出现凸起或者凹陷，保证带电部件安装后和支撑端面完全贴合，避免安装后出现倾斜、受力不均的问题。

　　从选型适配的角度来看，这款绝缘支撑的绝缘等级可以满足1.5kV及以下电压等级的电气设备使用需求，承重能力可以适配常规厚度的铜排、小型电气元件的固定需求，在进行柜内结构排布时，只需要预留出60mm的直径安装空间、60mm的高度空间，就可以完成该零件的布置，不需要额外预留过多的操作空间，能够有效提升柜内空间的利用率。相比同规格的其他绝缘支撑，这款阶梯式结构的设计在保证绝缘性能和结构强度的前提下，尽可能控制了零件的整体重量和材料用量，同时安装方式兼容常规的电气安装工艺，不需要特殊的安装工具，现场施工和后期维护更换都十分便捷。在实际建模过程中，需要重点关注金属嵌件和绝缘本体的配合尺寸，保证嵌件的同轴度，避免安装时螺丝出现偏斜，同时要注意各过渡位置的圆角处理，还原模压零件的工艺特征，保证模型和实际生产零件的一致性，方便后续进行柜内装配干涉检查、电场仿真分析等工作。
