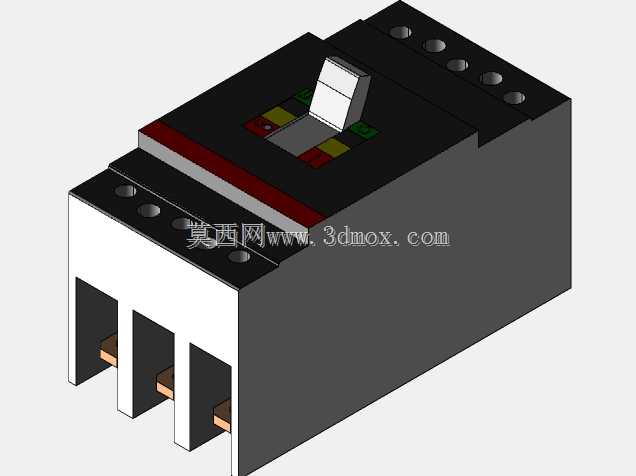

塑壳式三极低压断路器三维结构设计

　　在低压配电系统的终端配电、动力回路分支保护场景中，塑壳断路器是承担过载、短路保护及线路通断控制的核心元件，本次建模的三极塑壳断路器，主要面向工业厂房低压配电柜、设备控制柜、楼宇动力配电箱等场景的选型适配与结构验证需求。从实际使用场景来看，这类断路器通常安装在35mm标准导轨上，也可通过底部安装孔采用螺钉固定式安装，适配交流50/60Hz、额定工作电压至400V的配电回路，可对三相异步电动机、配电线路、用电设备进行过载长延时反时限保护、短路瞬时保护，同时具备正常工况下不频繁手动分合回路的操作功能。

　　建模过程中首先梳理了产品的功能边界：操作机构位于壳体上部中央，外露的操作手柄具备三个明确位置，合闸时手柄处于上限位，分闸时处于下限位，当回路触发保护脱扣后，手柄会停留在中间位置，为运维人员提供清晰的故障状态指示，手柄周边的状态标识区采用分色设计，红色对应合闸、绿色对应分闸，避免现场操作误判。进出线端分别布置在壳体上下两侧，每极设置独立的接线端子腔，端子采用压线板结构，适配不同截面积的铜芯导线接入，端子腔与内部灭弧室、操作机构之间设置绝缘隔层，避免接线时金属碎屑落入内部引发绝缘故障。

　　外形尺寸方面，模型严格遵循三极塑壳断路器的常规安装边界，整体宽度适配三极回路的极间距要求，壳体深度满足柜内安装时与柜门、母排的安全绝缘距离，顶部操作手柄的突出高度预留了手动操作的空间余量，不会出现柜内安装后手柄被柜门遮挡无法操作的问题。壳体采用上下扣合的结构设计，上部为黑色阻燃绝缘外壳，下部基座为白色高强度绝缘材质，拼接处设置定位卡扣与安装螺柱位，还原实际产品的装配逻辑，建模时对壳体的散热筋结构、端子防护挡板、操作机构的联动间隙都做了还原，可直接用于配电柜的布局干涉检查、操作空间验证。

　　从设计逻辑上，模型重点还原了灭弧室的安装位置、脱扣机构的动作空间，每极的灭弧栅片组件位于进线端内侧，短路分断时可快速切割电弧、提升分断能力，内部的热脱扣、磁脱扣组件的安装位置与实际产品一致，可用于教学演示、产品结构拆解展示，也可作为电气成套设备三维布局的标准元件库模型使用。建模时对安装接口做了标准化处理，底部的导轨卡槽尺寸符合通用安装导轨的适配要求，安装孔位的孔距、孔径满足螺钉固定的安装需求，在成套设备建模时可直接调用，无需二次调整安装接口尺寸。

　　不同于微型断路器，这类塑壳断路器的分断能力更高，适用于配电回路的上级保护，建模时特意区分了三极之间的绝缘隔离结构，每极的导电回路之间设置独立的绝缘隔墙，避免极间飞弧引发短路故障，端子处的防护挡板可在接线完成后遮盖带电部位，提升现场运维的安全性。模型的细节处理上，操作手柄的防滑纹理、壳体表面的标识凹槽、接线端子的压线螺纹结构都做了还原，既保证了模型的可视化效果，也能满足结构验证、装配模拟的使用需求，可帮助结构设计人员在柜内布局时提前核对安装空间、操作距离、进出线弯折半径等关键参数，减少实际生产装配时的干涉问题。
