1.5毫米节距4针JST卧式连接器结构

　　在消费电子、小型工控传感模块、便携检测仪器的内部布线场景里，板端接插件的选型往往直接决定整机组装的良率与长期运行的接触可靠性，这款1.5毫米节距的4针卧式JST针座，就是针对小空间内低压信号传输场景设计的板端连接部件。日常做手持检测设备的PCB布局时，经常会遇到板边空间局促、布线后剩余安装位不足的问题，这类窄节距针座刚好能适配这类紧凑布局需求，相比常见的2.54毫米节距接插件，它的横向占用宽度缩减近40%，能在传感器信号引出、小型执行器供电连接这类仅需4路通路的场景里，大幅节省PCB板面的占用空间。

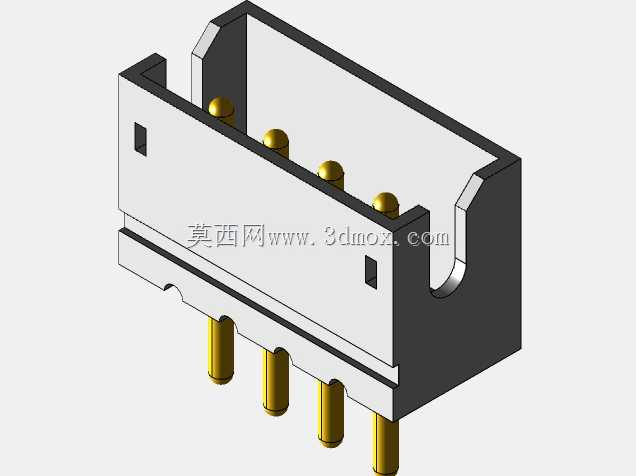

　　从实际安装边界来看，这款针座采用卧式贴板安装结构，插合面平行于PCB板面，插针穿过PCB预留焊盘后采用波峰焊或者手工焊接固定，针脚的伸出长度控制在1.8毫米，既能保证焊锡浸润的足够长度，又不会因为针脚过长在PCB背面突出过多，影响壳体装配的间隙预留。针座的主体绝缘基座采用耐高温工程塑料注塑成型，基座两侧设计了带卡扣导向的限位结构，对接公端插头插入时，两侧的导向槽能先完成对位，避免插针因为斜插出现弯折变形，插合到位后卡扣会自动卡入插头侧边的卡槽，提供足够的保持力，避免设备在运输或者受振动时出现接插件松脱、信号瞬断的问题。

　　设计这类接插件三维模型的时候，首先要严格对齐JST原厂的安装尺寸规范，焊盘孔的中心距必须严格控制在1.5毫米的节距公差范围内，相邻焊盘的孔径偏差不能超过0.05毫米，否则实际生产焊接时会出现针脚无法顺利过孔、强制装配导致基座开裂的问题。基座的外围轮廓要做拔模斜度处理，匹配注塑生产的脱模需求，同时基座底部和PCB接触的位置要设计0.2毫米的凸台，避免焊接时助焊剂残留顺着基座缝隙渗到插合腔体内，长期使用后出现接触电阻升高的隐患。插针采用黄铜基材镀锡处理，插合端的接触部位设计成圆弧过渡，减少多次插拔后的镀层磨损，针脚和绝缘基座的结合位置做了滚花处理，增强插针在基座内的固定强度，避免插拔过程中插针被顶出基座、造成焊盘脱落。

　　在实际设备应用里，这类4针1.5毫米节距连接器常用来连接小型光电传感器的信号输出线、小型舵机的供电与信号线、便携设备内部电池到主板的供电通路，它的额定电流可以满足3A以内的低压信号或者小功率供电传输需求，接触电阻稳定在毫欧级，不会因为长期使用出现信号衰减。做整机结构设计时，要注意在针座插合面前方预留至少8毫米的操作空间，方便手工插拔线束，同时要避免在针座正上方布置过高的元器件，防止线束插合后和周边元器件出现干涉。如果设备需要在有轻微振动的工况下使用，还可以在插合位置点少量硅橡胶做辅助固定，进一步提升连接的可靠性。建模过程中要重点还原插针的位置度、基座卡扣的弹性形变空间、焊盘的匹配尺寸，确保导出的模型能直接导入PCB设计软件做封装匹配，也能在结构装配校验时提前排查干涉问题，减少实际打样后的改模次数。
