1.5毫米节距5针公座JST连接器结构

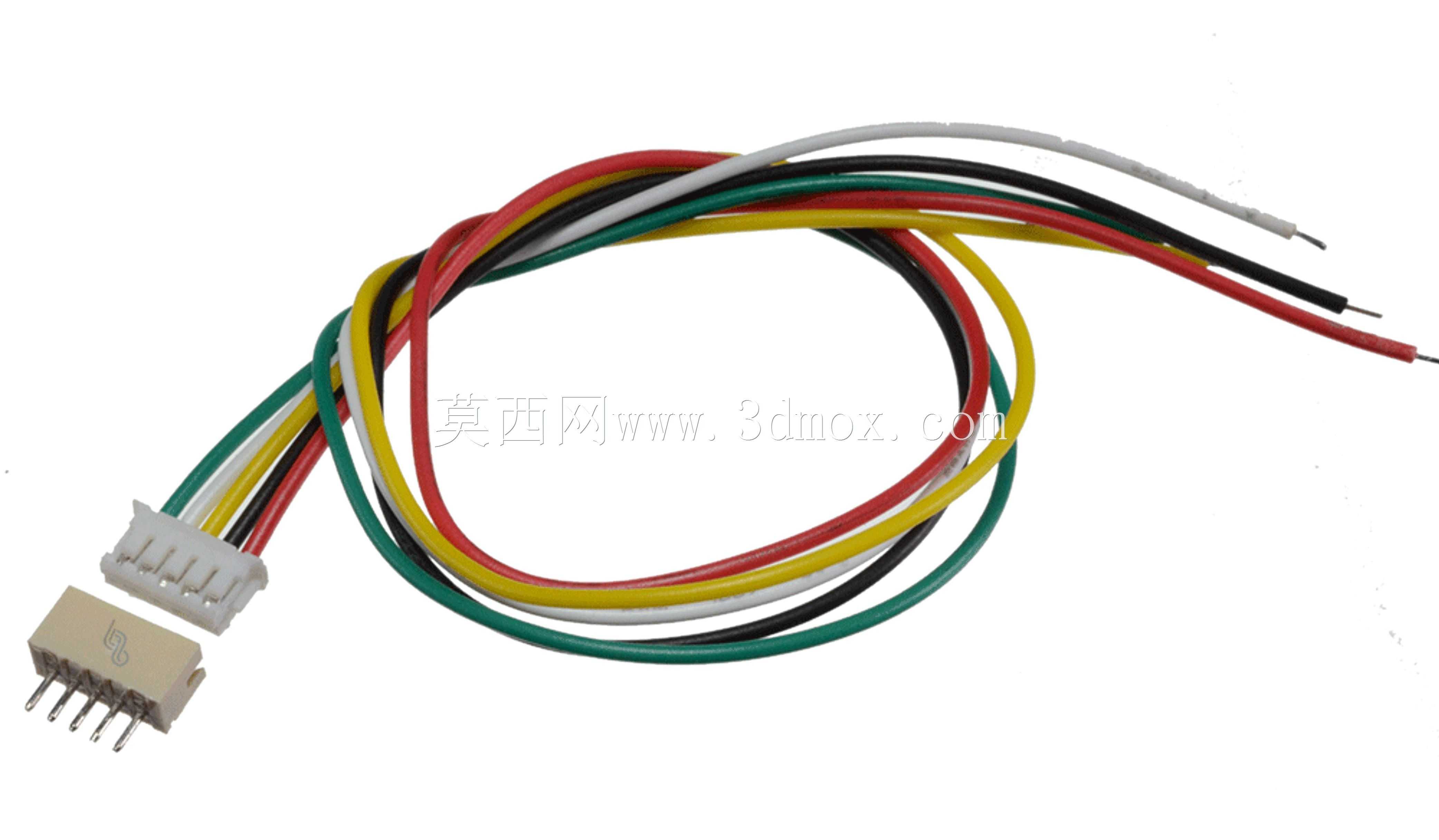

　　这款1.5毫米节距的5针公座连接器，是线对板连接场景里的常用基础元件，在小型化电子设备的内部布线环节应用极广，从手持检测仪表、小型传感模组到消费类便携电子的内部板间接线，都能见到这类间距连接器的身影，核心作用是实现线束与PCB板之间的可拆卸式电气连通，替代直接焊线的固定连接方式，既方便生产阶段的模组装配拆分，也能降低后期售后维护的拆线难度。

　　从实际使用的角度看，这类1.5mm间距的接插件，相比更大间距的2.0mm、2.54mm规格，更适配板上空间紧张的紧凑布局场景，5针的针位配置刚好覆盖多数低引脚数的传感信号传输、小电流供电回路的连接需求，单针通流能力适配常规信号级与小功率供电场景，接触端采用插针与插座端子对插的弹性接触结构，插合后能保持稳定的接触压力，避免设备在小幅振动工况下出现接触瞬断的问题。

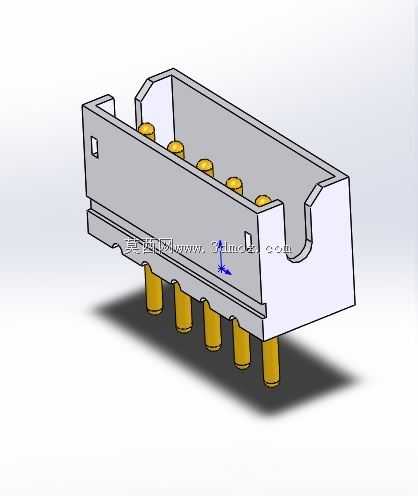

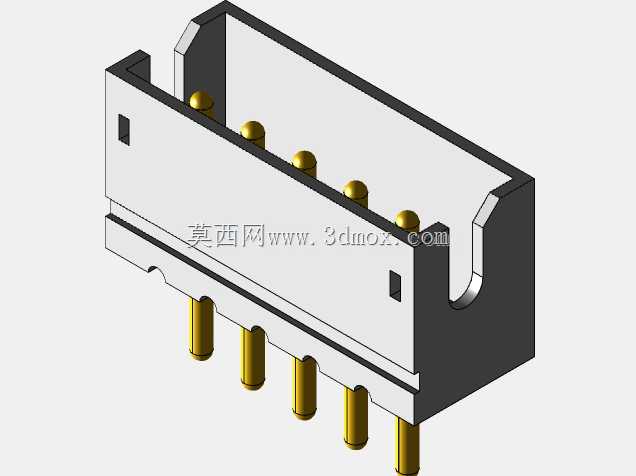

　　设计层面上，整个塑壳采用带导向挡边的槽型结构，两侧的凸起导向边在插合过程中能先与母座塑壳的对位槽配合，引导插针精准对准母座的端子腔，从根源上避免斜插导致的插针弯折、端子退针问题；塑壳侧壁预留的定位卡扣槽，插合到位后会与母座上的卡扣形成卡合锁定，防止线束受拉扯时连接器直接松脱，不需要额外点胶或者增加固定件就能保持连接可靠性。插针采用直插式设计，伸出塑壳底部的引脚长度适配常规1.6mm板厚PCB的波峰焊或者回流焊工艺，引脚间距严格控制1.5mm的标称公差，能直接匹配PCB上对应间距的焊盘孔位，不需要设计额外的偏移补偿。

　　安装边界上，这款公座在PCB上的占用投影为窄长型矩形，塑壳本体的高度控制在低剖面范围内，不会对板上周边的贴片元件形成高度干涉，插合方向为垂直板面对插，插合过程中需要预留的操作空间仅需覆盖塑壳上方的对插行程，不需要在连接器两侧预留额外的扳手操作空间，非常适合板上元件排布密集的紧凑装配场景。塑壳本体的绝缘材质满足常规电子设备的耐温要求，能过常规焊接工艺的高温区间，不会出现过炉后塑壳变形、针位偏移的问题；插针表面的镀层适配常规无铅焊接工艺，焊锡浸润性良好，能减少虚焊、漏焊的生产不良率。

　　在实际选型匹配时，这款5针公座需要对应同规格1.5mm节距的5位母座线束端连接器使用，针位定义可根据实际电路需求灵活分配，不管是多通道模拟信号传输、I2C等数字通讯链路还是直流小功率供电回路，都能通过该连接器实现稳定连通，相比直接飞线焊接的方式，采用这类连接器的设备在生产装配时的工序效率更高，线束端可提前预制压接完成，总装阶段只需要完成对插锁定即可，大幅减少板上焊线的人工工时，同时也能避免人工焊线带来的焊点一致性差、线序接错等问题。另外塑壳上的防呆结构设计，能从物理上杜绝反插的可能，插反时会被塑壳挡边顶住无法插合，从装配环节就避免线序反接导致的电路损坏风险。
