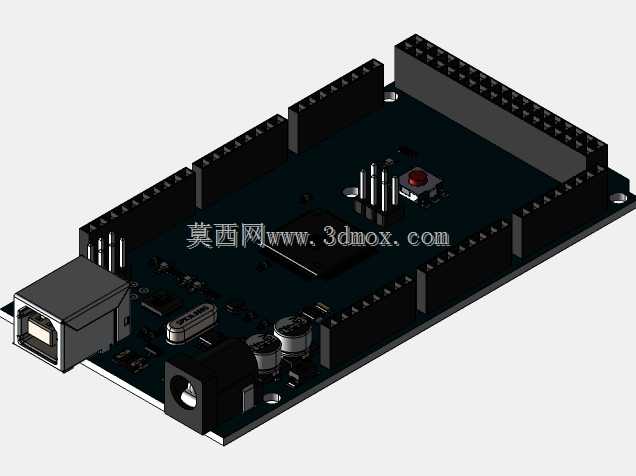

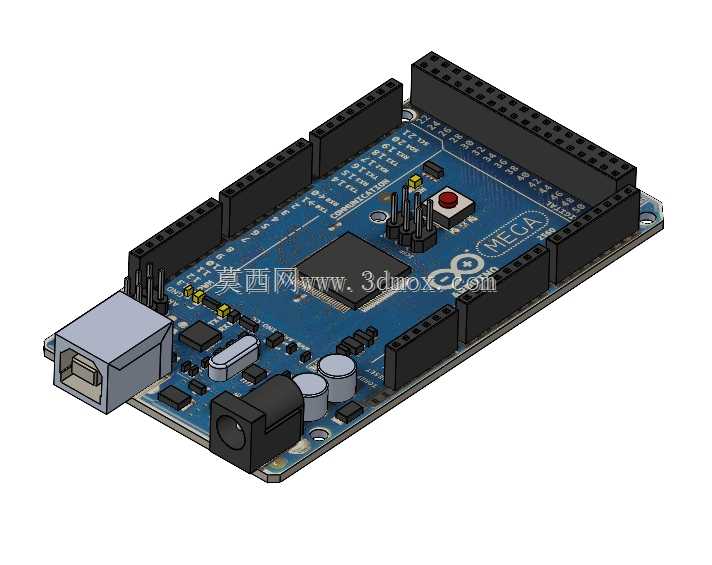

ArduinoMega2560开发控制板三维结构

　　在嵌入式开发、智能硬件原型搭建、小型自动化设备控制的场景里，这款主控板是很多工程师入门与项目落地的常用核心部件，做三维结构建模的时候，最先要卡准的就是板体的安装边界，毕竟多数项目里它要么装在设备电控仓的导轨卡槽上，要么通过四角的安装孔固定在亚克力或金属安装支架上，孔位的中心距、孔径大小直接决定了后续装配会不会出现干涉。从实际功能来看，这块板搭载的主控芯片能提供足够多的IO接口，不管是接各类传感模块采集温湿度、位移、压力信号，还是驱动舵机、步进电机做简单的运动执行，都能满足中小体量项目的控制需求，板上预留的USB接口既可以做程序烧录，也能实现和上位机的串口通信，直流电源接口则支持外接独立供电，

　　避免USB口供电电流不足带不动外接模块的问题。建模过程里要注意区分不同接口的高度差，比如排针的伸出长度、USB接口的凸台尺寸、电源座的外轮廓，这些细节如果做不准，后续做外壳设计或者堆叠扩展板的时候，很容易出现装不上的情况，比如很多扩展板是直接插在主控板的排针上的，要是排针的位置偏移了0.5毫米，扩展板就没法顺利对接。板上的复位按钮位置也做了还原，在实际调试的时候，这个按键的按压行程、周边的避让空间都要考虑到，不能让安装支架挡住按键导致没法复位。还有板上的电容、晶振、芯片散热的相关结构，虽然在结构装配里不是核心干涉件，但还原这些细节能让整个模型的真实度更高，在做设备整体装配展示的时候，不会因为细节缺失显得失真。从安装适配的角度，

　　板体的整体厚度要控制准确，包括PCB板本身的厚度加上背面焊盘的突出高度，要是做嵌入式安装的槽位，槽深就得匹配这个总厚度，不然板体会凸出来或者陷进去影响装配。另外板边的排母座是双层堆叠的，不同位置的排针引脚定义不同，但结构上的高度是统一的，建模的时候要保证所有排座的顶面在同一个水平面上，不然插扩展板的时候会出现一边高一边低的情况，长期使用容易造成引脚接触不良。在做工业类小型设备的电控部分设计时，这块板的固定方式除了螺丝孔固定，有时候也会用到尼龙柱支撑，这时候模型里的安装孔深度就要考虑尼龙柱的拧入长度，不能让螺丝顶到板上的走线区域造成短路风险。板上的USB接口是方口的B型接口，建模的时候要注意接口内部的空腔尺寸，

　　要是后续要做USB线的装配模拟，接口的内框尺寸必须和实际插头尺寸匹配，不然装配模拟的时候会出现穿模或者插不进去的问题。电源接口是圆形的直流座，中心针的直径、外圈的金属壳尺寸都要和实际规格一致，很多外接电源适配器的插头都是标准尺寸，要是这个接口做歪了或者尺寸不对，实际装配的时候电源插头就没法正常插入供电。还有板上的指示灯位置，虽然结构上只是小的LED灯珠，但在做设备面板开孔的时候，要是需要把指示灯露在外面，就得对应灯珠的位置在面板上开对应的透光孔，所以模型里灯珠的位置坐标必须精准。从设计思路上来说，还原这个模型的时候，优先保证安装接口、固定孔位、外接插件的尺寸精度，其次再还原板上的电子元器件细节，毕竟对于结构工程师来说，这个模型的核心用途是做装配干涉检查、安装位设计，而不是做电路板的PCB布线设计，所以结构相关的尺寸优先级远高于板上丝印的细节。实际项目里，很多3D打印的设备外壳都是根据这个主控板的尺寸来设计内腔的，要是板体的长宽尺寸有1毫米的误差，打印出来的外壳就可能装不下主板，或者装好之后晃荡有间隙，所以建模的时候外形轮廓的尺寸公差要控制在0.1毫米以内，和实物的实际测量值保持一致。另外板上的排针是长引脚的设计，要是项目里需要在主板上方堆叠其他模块，排针的有效插接长度也要准确，不然扩展板插上去之后固定不牢，容易在设备震动的时候出现松动脱落的问题。
