1.5毫米节距6针JST公座连接器结构

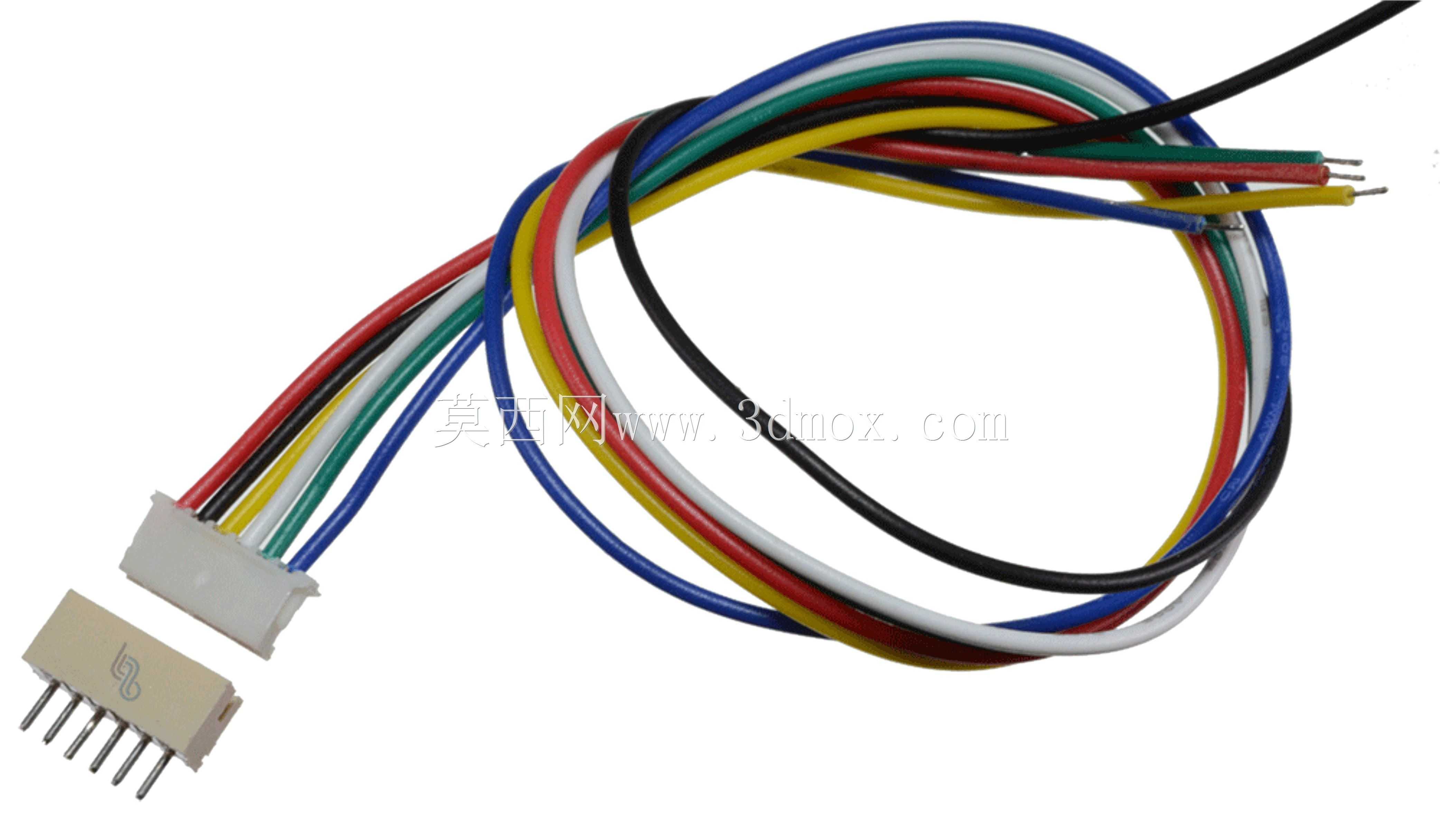

　　在消费电子、小型工控传感模块、便携检测仪器的板级互连场景里，这类1.5mm节距的6针公座连接器是极为常用的互连部件，多数时候承担着传感器信号、小功率供电回路的板间连接职能，相比更大节距的接插件，它能在有限的PCB板面上节省更多布局空间，适配高密度布线的紧凑型设备设计需求。从实际使用场景来看，这类针座常被焊接在主控PCB板端，与对应规格的母座线束端配合，实现可拆卸的电气连接，比如小型温感模块、光电传感单元、便携检测设备的信号输出端，都会选用这类节距的连接器，既可以保证连接的可靠性，又能控制整体连接结构的占用体积，不会像2.54mm节距排针那样占用过多板面空间，也不会因为节距过小导致焊接难度陡增、日常维护插拔不便。

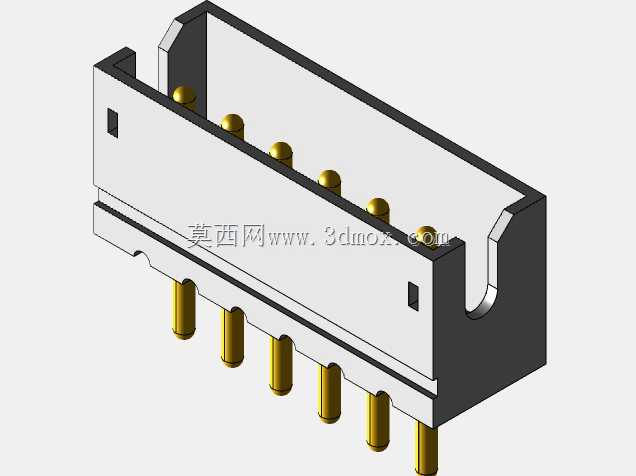

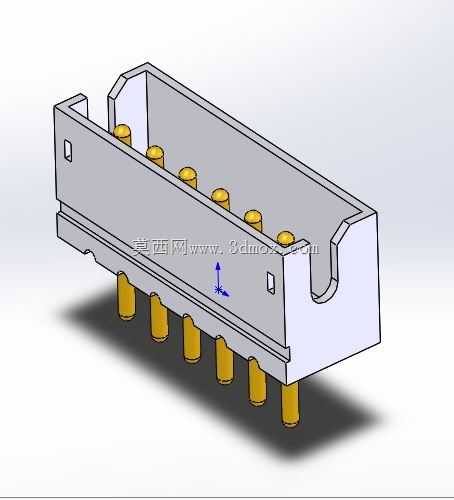

　　从结构设计逻辑来看，这款公座采用了带围边的塑壳结构，塑壳两侧设计了导向与卡扣限位结构，在与母座对插时可以自动导正对位，避免插针因为对位偏差出现弯折、虚接的问题，围边结构同时可以对插针形成物理防护，减少生产装配、运输过程中外部磕碰对插针造成的形变损伤。插针采用直插式设计，插针贯穿塑壳后伸出焊接端，适配常规波峰焊或者手工焊接工艺，焊接端长度经过匹配常规PCB板厚设计，伸出板面的长度可以保证焊锡浸润充分，同时不会因为过长导致焊接后相邻焊盘出现连锡风险。塑壳上的定位凸台与PCB板上的定位孔配合，可以在焊接前快速完成连接器的板上定位，减少贴片或者插件过程中的位置偏移，保证焊接后位置精度满足对插要求。

　　从安装边界尺寸来看，这款6针公座的针位间距严格控制在1.5mm，整体塑壳长度随针数匹配，宽度方向的尺寸控制在可以适配相邻器件布局的范围，不会因为塑壳过宽影响周边阻容件、其他接插件的排布；塑壳高度方向做了矮化设计，对插完成后整体堆叠高度可以满足薄型设备的内部空间要求，不会出现连接器高度过高顶到设备外壳的问题。插针的导电部分采用铜基材镀金处理，接触电阻低，可以稳定传输小电流信号与低压供电，长期使用下也不容易出现氧化导致的接触不良问题，适配工业场景下一定温湿度范围内的长期稳定工作需求。

　　在建模过程中，需要重点关注插针的位置度公差，每根插针相对于塑壳基准的位置偏差需要控制在合理范围内，否则会出现对插困难、个别针位接触不良的问题；塑壳的卡扣与导向槽尺寸需要和对应母座做匹配公差设计，既要保证插拔时有合适的保持力，不会因为设备轻微振动出现松脱，又要保证维护拆卸时不需要过大的插拔力，避免损坏PCB焊盘。另外塑壳底部的避空设计也需要重点还原，保证焊接时焊锡的挥发空间，减少助焊剂残留堆积在塑壳底部导致的绝缘问题。这类连接器在选型时，除了针数、节距参数，还需要确认插针的额定载流能力、绝缘耐压参数，匹配实际传输的信号与功率需求，避免出现载流不足导致的温升过高问题。在PCB封装设计时，需要对应建模的安装尺寸准确绘制焊盘与定位孔，焊盘尺寸需要兼顾焊接可靠性与相邻焊盘的电气间隙，保证生产良率。
