1.5毫米间距2针JST卧式板端连接器结构

　　在消费类电子、小型工控传感模块、便携检测设备的板级互连场景里，这类1.5mm间距的2针JST连接器是极为常用的线对板连接部件，多数时候承担低压直流供电、低速开关信号传输的功能，相比更大间距的接插件，它能在紧凑的板上空间里完成可靠的电气连接，不会占用过多PCB布局面积，适配各类对安装体积有严格限制的小型化电子设备。

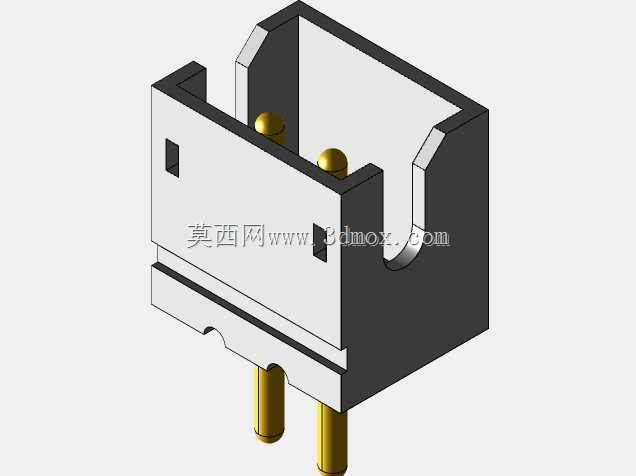

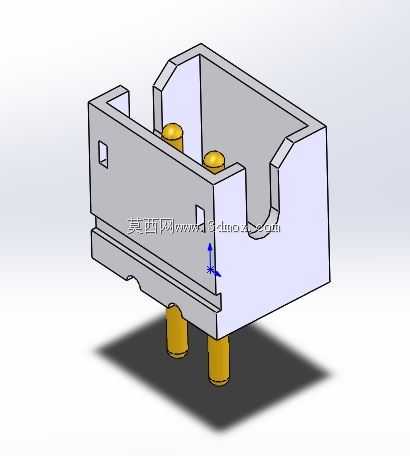

　　从实际使用的角度看，这类卧式贴装的板端连接器，插合方向平行于PCB板面，不会像立式接插件那样在板上方形成较高的凸起，对设备内部的垂直空间占用更小，很适合用在外壳内部净空有限、板上方有结构件遮挡的装配场景。连接器的塑胶主体采用带侧翼围挡的结构设计，两侧的挡墙一方面可以在公母端插合时起到导向作用，避免插针错位顶弯接触端子，另一方面也能在插合后对对接端的塑壳形成侧向限位，减少设备受振动、冲击时对接端出现松脱的概率，提升连接的抗振性能。主体上预留的两个方形小卡扣位，是用来和对接端塑壳上的倒扣结构配合的，插合到位后卡扣会自动卡入对应位置，形成明确的插入到位反馈，同时提供足够的保持力，避免日常使用中线缆受拉扯时连接器直接脱开。

　　接触端子采用黄铜基材镀金的结构设计，板端的两个焊脚为直插式设计，穿过PCB上对应的安装孔后进行波峰焊或者手工焊接，焊脚的长度经过匹配常规1.6mm板厚的PCB设计，穿过板面后露出的焊脚长度刚好满足焊锡浸润的要求，不会因为过长导致焊后剪脚工序增加额外工时，也不会因为过短造成焊接强度不足。端子接触区域采用鼓包式的弹性接触结构，和对接端的公针插合时能形成稳定的多点接触，降低接触电阻，避免长期使用后因为氧化、接触压力不足导致的接触不良问题，适配3A以内的持续载流需求，满足多数低压小功率供电、信号传输的电气要求。

　　设计这类连接器的三维结构时，首先要严格卡准1.5mm的端子间距公差，间距偏差需要控制在±0.05mm以内，否则会出现和公端对插困难、端子错位的问题。塑胶主体的安装定位柱尺寸要和PCB上的定位孔做间隙配合，单边间隙控制在0.05-0.1mm之间，既可以保证焊接时连接器能顺利贴装到PCB上，也能避免回流焊或者波峰焊过程中因为热胀冷缩导致连接器移位。主体底部的凸台高度要匹配焊盘的高度设计，保证贴装后塑胶主体和PCB板面之间留有0.1-0.2mm的间隙，方便焊接时助焊剂挥发、清洗时残留液体流出，避免长期使用后助焊剂残留造成绝缘性能下降。

　　从安装边界来看，这类连接器在PCB上布局时，插合方向前方需要预留至少8mm的操作空间，方便手工插合线缆时手指有足够的操作位置，两侧挡墙外侧需要预留1mm以上的避让空间，避免和板上其他高的元器件产生干涉。塑胶主体的总高度控制在5mm左右，板上方的凸起高度不会超过多数贴片电容、电感的高度，不会对板上其他元器件的布局造成过多限制。焊盘的设计需要和端子焊脚尺寸匹配，焊盘直径比焊脚直径大0.3-0.4mm，保证焊接时焊锡能形成良好的浸润角，提升焊接的可靠性。

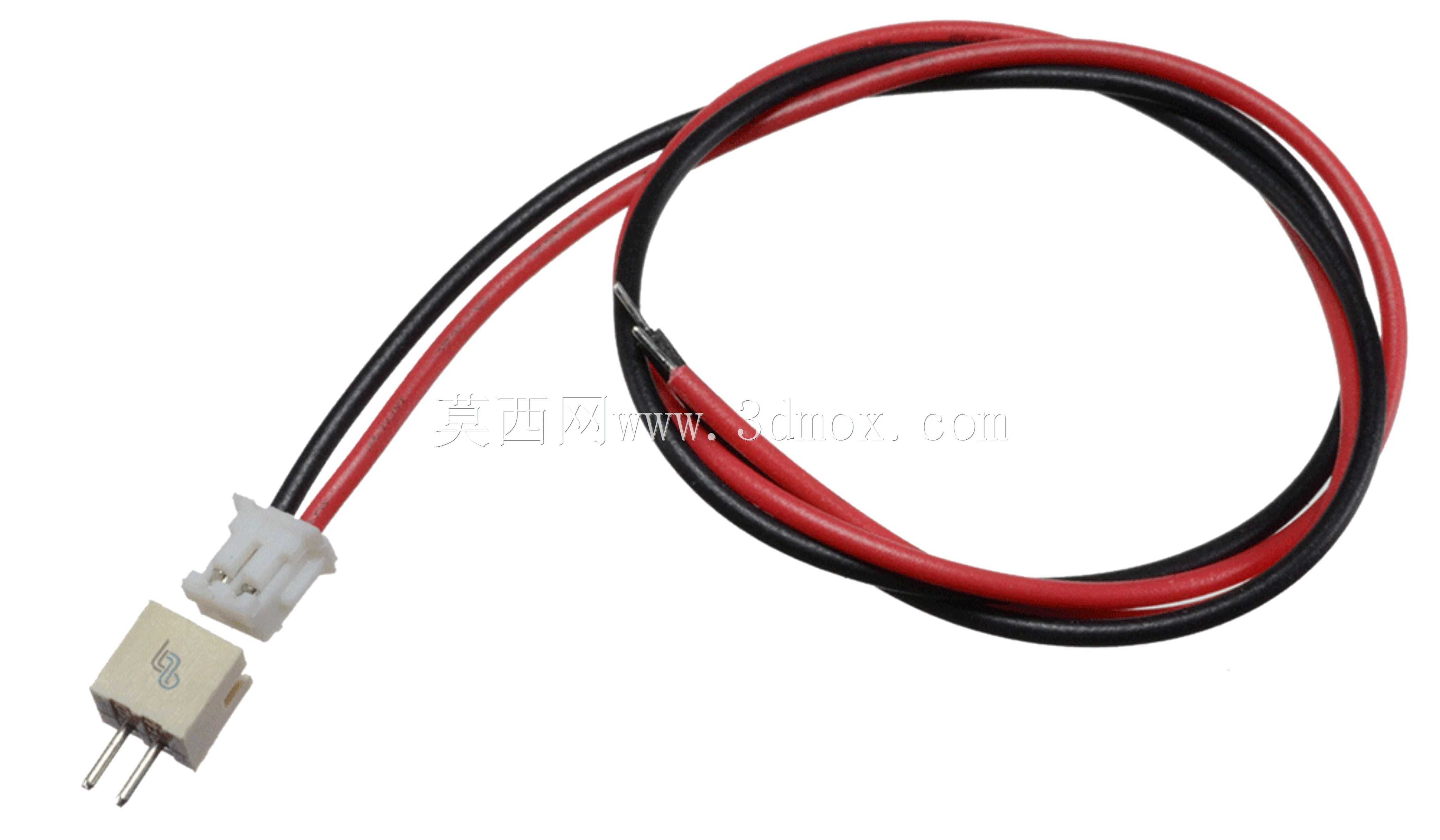

　　在实际的设备选型过程中，这类2针的连接器多用于单路电源输入、干接点信号传输、传感器开关量输出的场景，相比焊接导线的连接方式，它可以实现线缆和主板的快速拆装，方便设备生产组装时的工序拆分，也便于后期售后维修时的部件更换，不需要反复焊接导线，减少对PCB焊盘的热损伤。连接器的塑胶材质一般采用耐高温的PA66材质，能承受波峰焊时的高温冲击，不会出现焊接过程中塑胶变形、端子移位的问题，满足批量生产的工艺要求。
