JST1.5mm间距8针卧式板端连接器结构

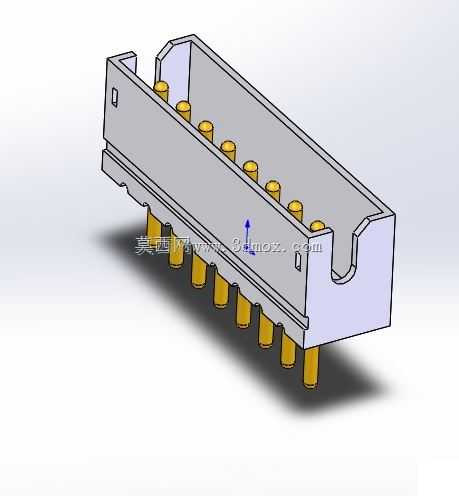

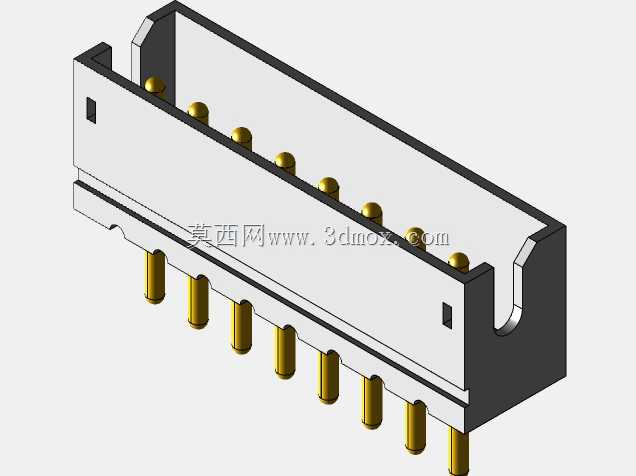

　　在消费电子、小型工业控制板卡的板内互连场景里，这类1.5mm间距的针座连接器是信号传输链路里最常见的互连部件，常用来实现主板与功能子板、传感器模组与主控单元之间的低压信号连通，相比更大间距的连接器，它能在有限的PCB板面积上排布更多信号点位，适配便携设备、小型检测模组这类对安装空间有严苛要求的应用场景。从实际选型使用的角度看，这类连接器的公端针座采用直插过波峰焊的安装方式，插针贯穿PCB板对应的金属化过孔，焊接后插针与板卡焊盘形成可靠的电气与机械连接，塑胶本体的定位凸台能在SMT或者波峰焊工序前与PCB上的定位孔配合，避免过炉时本体偏移导致的焊脚错位。设计这款连接器三维结构的时候，首先要匹配JST原厂1.5mm间距连接器的互配公差，

　　相邻插针的中心距严格控制在1.5mm±0.03mm的公差带内，插针的外露接触段直径、插入母端胶壳的导向倒角都要符合互配尺寸要求，避免出现插接过紧、接触不良或者插针歪斜的问题。塑胶本体的侧壁做了防呆导向结构，对接端的开口处做了单边的导向斜角，对应的母端胶壳只能以唯一方向插入，能从结构上杜绝现场装配时反插导致的插针弯折、信号接反问题。本体两侧的固定卡扣结构在母端插入到位后会与母端胶壳的卡位凸点扣合，在设备受振动、冲击的工况下不会出现松脱断连的情况，适配工业现场小型传感设备、便携检测仪器这类存在一定振动的使用场景。从安装边界来看，这款8针针座的本体长度沿插针排布方向为12mm左右，本体宽度方向即垂直于插针排布的对接方向尺寸为5mm左右，

　　本体高度从PCB板面到对接端顶面的尺寸为4.8mm左右，插针伸出PCB板背面的长度为2.3mm，在做PCB布局的时候需要在本体周边预留至少1mm的工艺避让空间，避免周边过高的元器件干涉母端胶壳的插拔操作。插针采用黄铜基材镀锡的工艺结构，导电性能满足低压小信号的传输要求，接触电阻能控制在毫欧级，不会因为接触压降影响弱信号的传输精度；塑胶本体采用耐高温的PA6T材质，能承受波峰焊时260摄氏度的高温冲击，过炉后不会出现本体变形、插针移位的问题。在做整机结构校核的时候，要注意对接端的插拔力参数，单针的插拔力控制在合理区间，8针整体的插拔力不会过大导致现场装配困难，同时也能保证接触的可靠性，长期使用后接触压力不会出现明显衰减。另外，

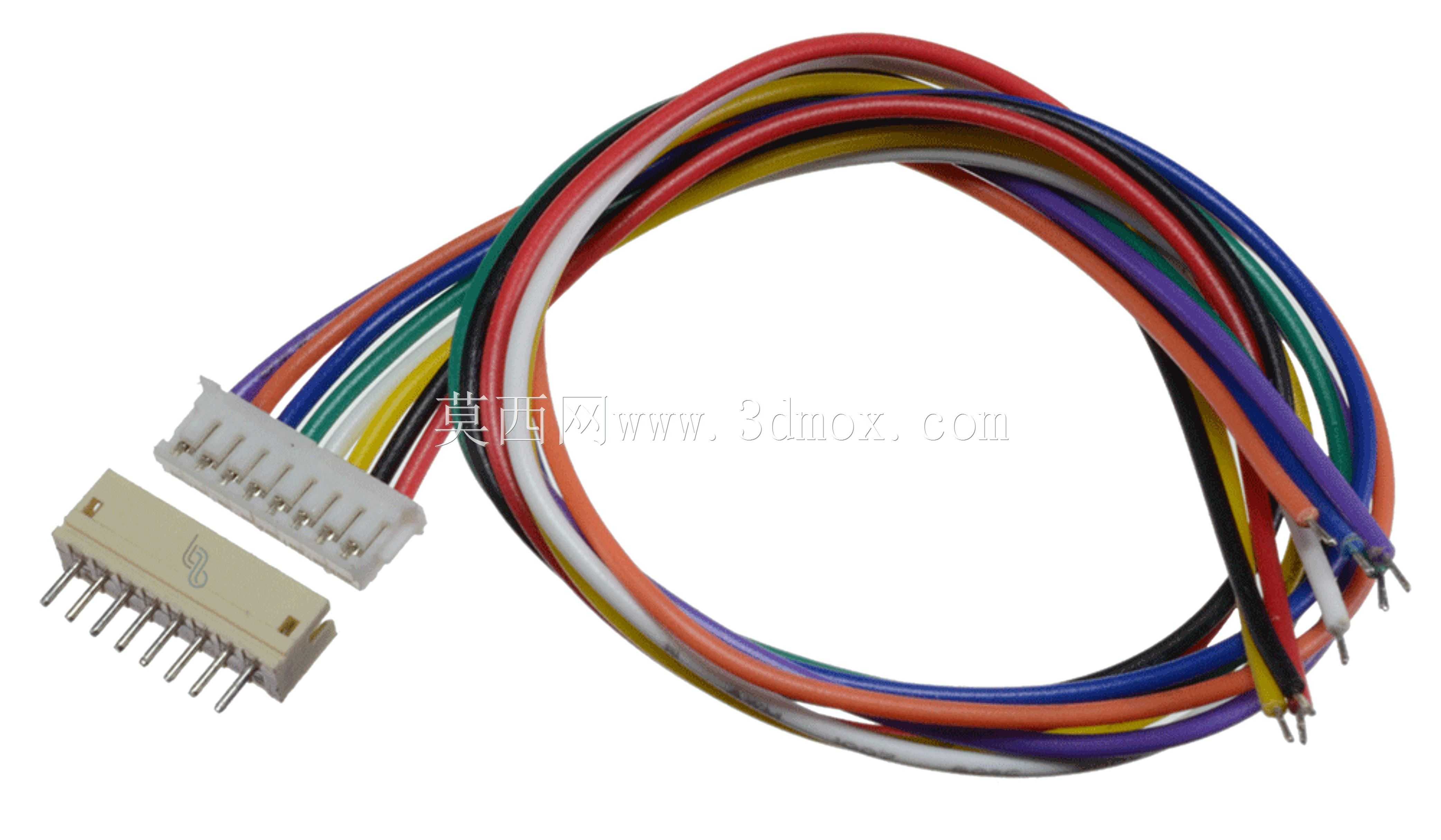

　　塑胶本体底部与PCB板面接触的位置做了细微的凸点支撑，过炉焊接时焊锡不会顺着插针缝隙流到本体内部的接触腔里，避免出现焊锡堵塞导致的母端无法插入的问题。这类连接器在实际应用中常用来连接小型温感模组、光电检测探头、小型功能扩展板，在手持检测设备、小型工业传感节点、消费类智能家居控制板上都有大量应用，建模时还原的所有结构细节都能直接用于PCB封装设计、整机结构干涉校核、装配工艺模拟，结构工程师在选型时可以直接调用这个模型完成板卡布局的空间校验，不需要再反复核对原厂规格书的尺寸参数，能减少结构设计阶段的尺寸核对工作量，避免因为尺寸估算错误导致的后期改板问题。
